Звёздочка для цепи Movex 512 split machined sprocket

Звёздочка для цепи Movex 512 split machined sprocket. В каталоге производителя 72 вариантов исполнения.

1 / 3

Описание товара

О продукте

Звёздочка для цепи Movex 512 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 512 split machined sprocket
Серия: 512
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 13; 15; 17; 18; 19; 21; 23; 25

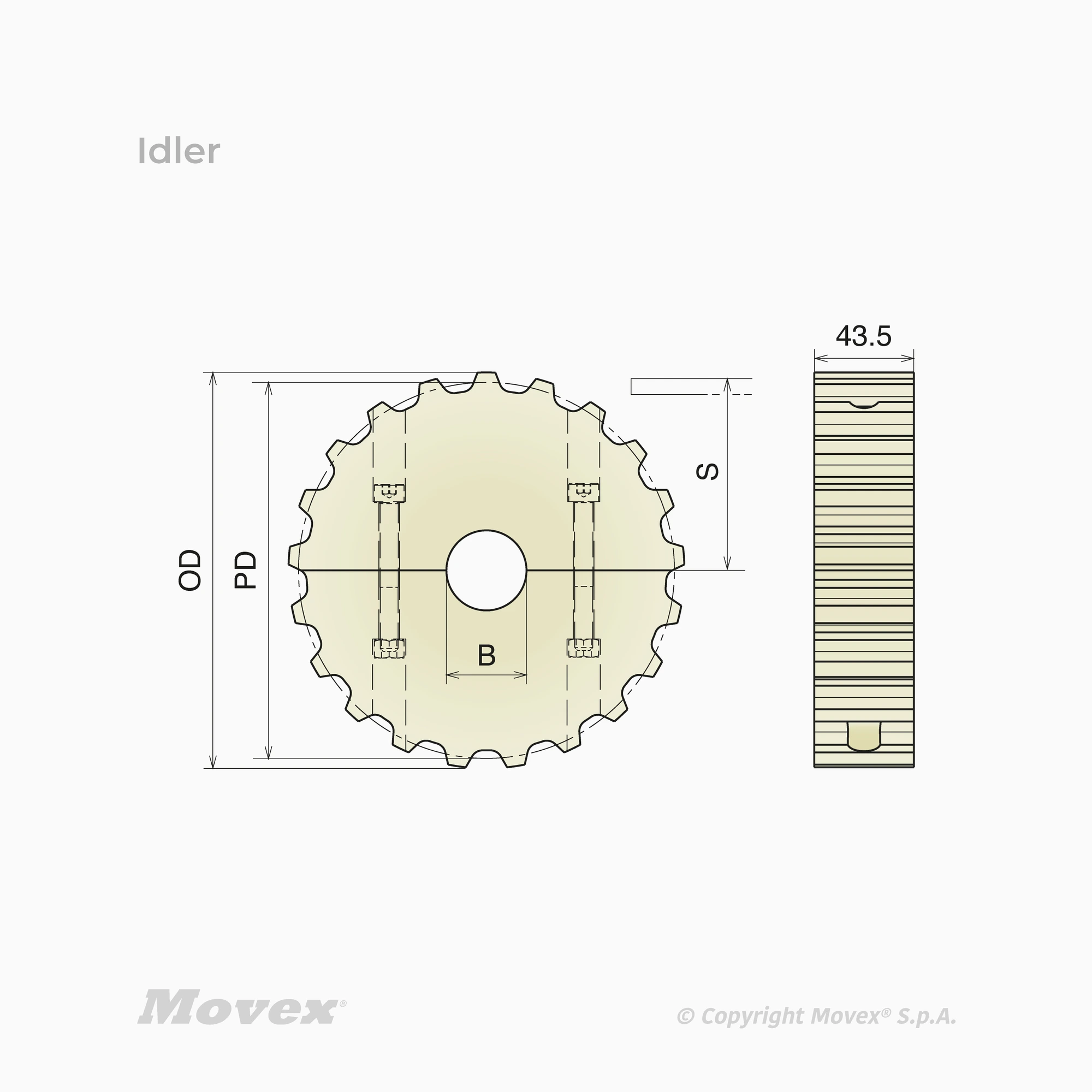

Делительный диаметр: 108 мм; 124 мм; 138.2 мм; 146.3 мм; 154.3 мм; 170.4 мм; 186.5 мм; 202.7 мм
Наружный диаметр: 106.1 мм; 122.2 мм; 138.2 мм; 146.4 мм; 155.7 мм; 173 мм; 190 мм; 204 мм
Размер S: 57.2 мм; 65.2 мм; 72.3 мм; 76.4 мм; 80.4 мм; 88.4 мм; 96.5 мм; 104.6 мм
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P55702: Исполнение: Ведущее; Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Посадочное отверстие: ○ 30 мм
Исполнение P55703: Исполнение: Ведущее; Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Посадочное отверстие: ○ 35 мм
Исполнение P55704: Исполнение: Ведущее; Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Посадочное отверстие: ○ 40 мм
Исполнение P55801: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Посадочное отверстие: ○ 25 мм
Исполнение P55802: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Посадочное отверстие: ○ 30 мм
Исполнение P55803: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Посадочное отверстие: ○ 35 мм
Исполнение P55804: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Посадочное отверстие: ○ 40 мм
Исполнение P55901: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Посадочное отверстие: ○ 25 мм
Исполнение P55902: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Посадочное отверстие: ○ 30 мм
Исполнение P55903: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Посадочное отверстие: ○ 35 мм
Исполнение P55904: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Посадочное отверстие: ○ 40 мм
Исполнение P56001: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P56002: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P56003: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P56004: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P56101: Исполнение: Ведущее; Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P56102: Исполнение: Ведущее; Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P56103: Исполнение: Ведущее; Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P56104: Исполнение: Ведущее; Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P56201: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P56202: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P56203: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P56204: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P56301: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P56302: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P56303: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P56304: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P56401: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P56402: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P56403: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P56404: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P55750: Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P55751: Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P55752: Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P55753: Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P55754: Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P55850: Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P55851: Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P55852: Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P55853: Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P55854: Число зубьев: 15; Делительный диаметр: 124 мм; Наружный диаметр: 122.2 мм; Размер S: 65.2 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P55950: Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P55951: Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P55952: Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P55953: Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P55954: Число зубьев: 17; Делительный диаметр: 138.2 мм; Наружный диаметр: 138.2 мм; Размер S: 72.3 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P56050: Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P56051: Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P56052: Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P56053: Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P56054: Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.4 мм; Размер S: 76.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P56150: Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P56151: Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P56152: Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P56153: Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P56154: Число зубьев: 19; Делительный диаметр: 154.3 мм; Наружный диаметр: 155.7 мм; Размер S: 80.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P56250: Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P56251: Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P56252: Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P56253: Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P56254: Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 173 мм; Размер S: 88.4 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P56350: Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P56351: Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P56352: Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P56353: Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P56354: Число зубьев: 23; Делительный диаметр: 186.5 мм; Наружный диаметр: 190 мм; Размер S: 96.5 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P56450: Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм
Исполнение P56451: Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм
Исполнение P56452: Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм
Исполнение P56453: Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм
Исполнение P56454: Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204 мм; Размер S: 104.6 мм; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм
Исполнение P55701: Исполнение: Ведущее; Число зубьев: 13; Делительный диаметр: 108 мм; Наружный диаметр: 106.1 мм; Размер S: 57.2 мм; Посадочное отверстие: ○ 25 мм
