Звёздочка для цепи Movex 8157 split machined sprocket

Звёздочка для цепи Movex 8157 split machined sprocket. В каталоге производителя 63 вариантов исполнения.

1 / 3

Описание товара

О продукте

Звёздочка для цепи Movex 8157 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 8157 split machined sprocket
Серия: 8157-8857M
Шаг: 38.1 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 17; 19; 21; 23; 25; 27; 29
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 105.5 мм; 117.3 мм; 129.3 мм; 141.2 мм; 153.2 мм; 165.2 мм; 177.2 мм
Наружный диаметр: 103.9 мм; 117 мм; 129 мм; 142 мм; 154 мм; 166.8 мм; 178.5 мм

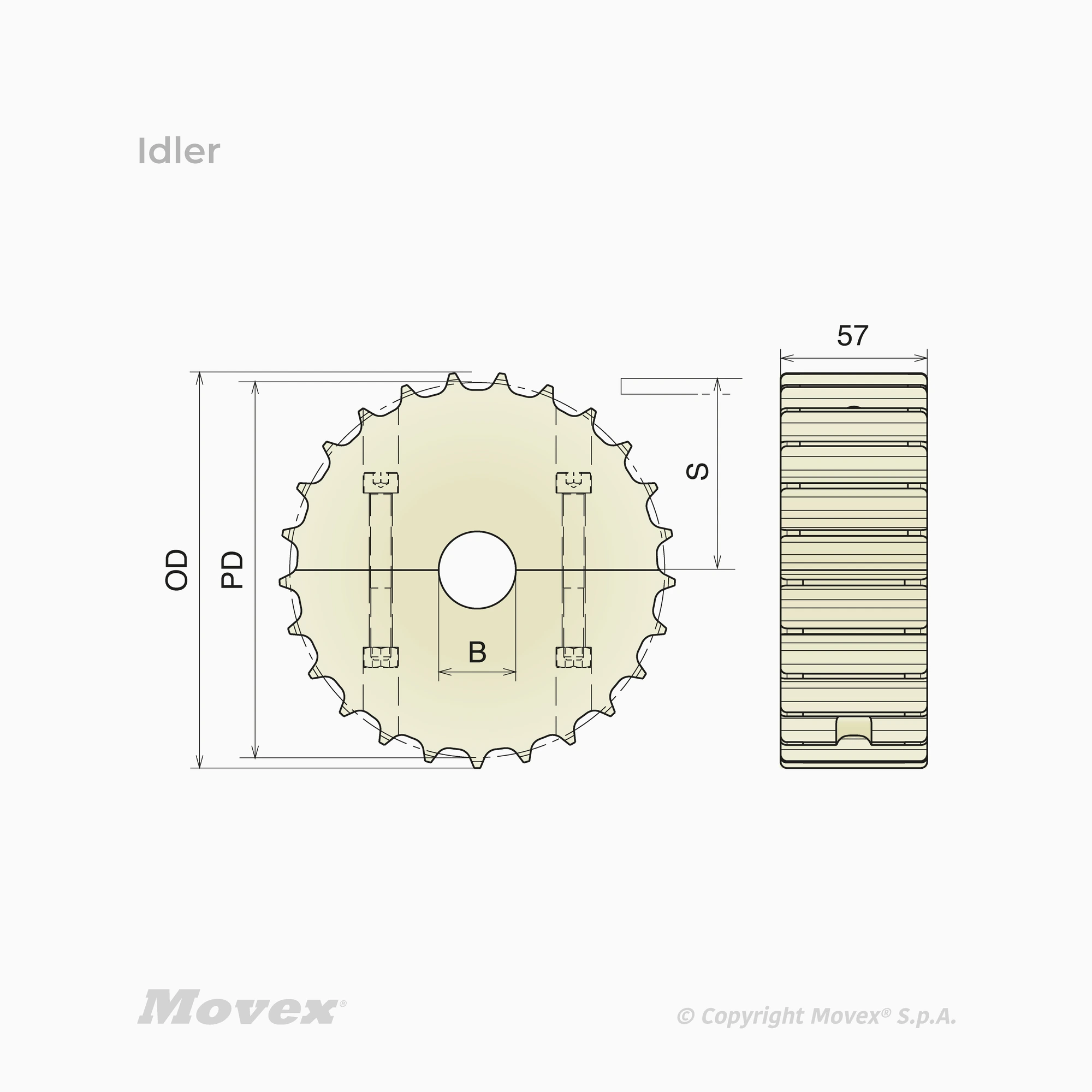

Размер S: 55.9 мм; 61.9 мм; 67.8 мм; 73.8 мм; 79.8 мм; 85.8 мм; 91.8 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 3
Исполнение P52802: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P52803: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P52804: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P52901: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 25 мм
Исполнение P52902: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P52903: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P52904: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53001: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53002: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53003: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53004: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53101: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53102: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53103: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53104: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53201: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53202: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53203: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53204: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53301: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53302: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53303: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53304: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53401: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53402: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53403: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53404: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P52850: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 18 мм
Исполнение P52851: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 25 мм
Исполнение P52852: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P52853: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P52854: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P52950: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 18 мм
Исполнение P52951: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 25 мм
Исполнение P52952: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P52953: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P52954: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53050: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P53051: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53052: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53053: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53054: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53150: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P53151: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53152: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53153: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53154: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53250: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P53251: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53252: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53253: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53254: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53350: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P53351: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53352: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53353: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53354: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P53450: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P53451: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P53452: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P53453: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P53454: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P52801: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 25 мм
