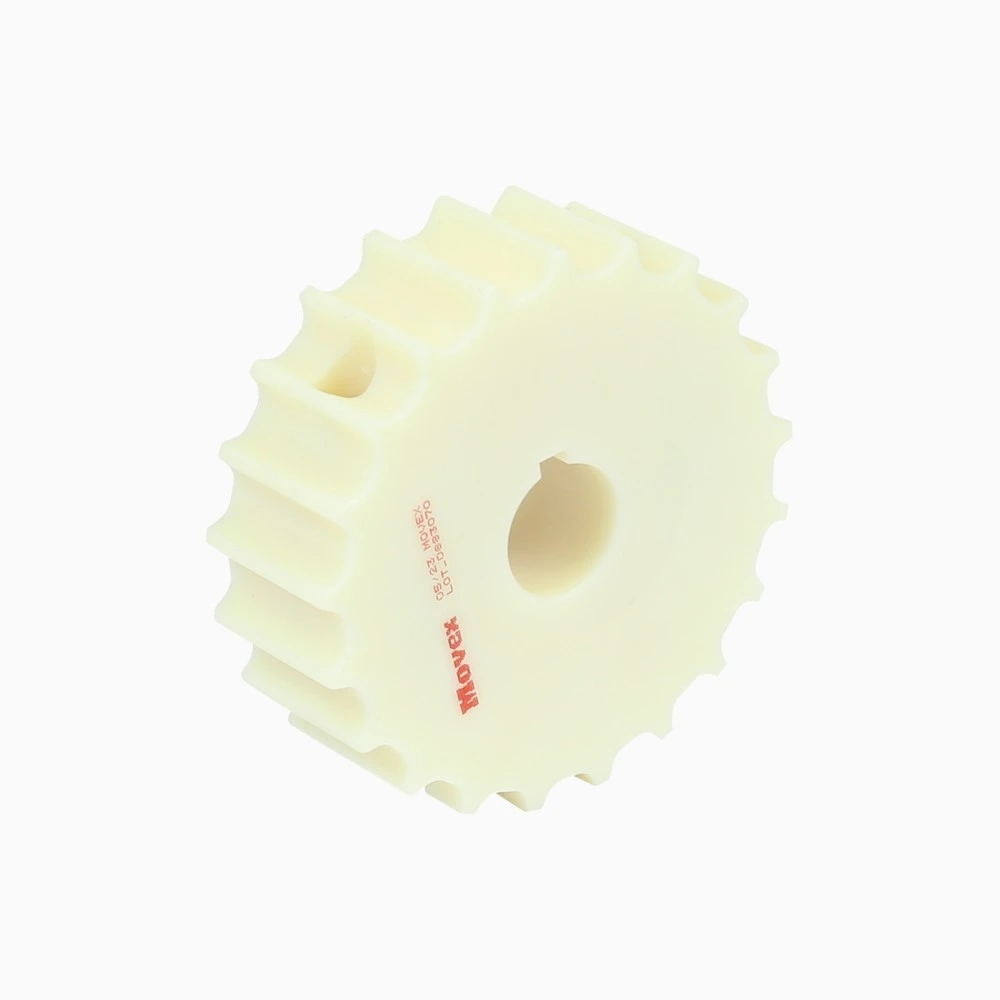

Звёздочка для цепи Movex 815 split machined sprocket

Звёздочка для цепи Movex 815 split machined sprocket. В каталоге производителя 63 вариантов исполнения.

1 / 3

Описание товара

О продукте

Звёздочка для цепи Movex 815 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 815 split machined sprocket
Серия: 815
Шаг: 38.1 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 17; 19; 21; 23; 25; 27; 29
Температура во влажной среде: -20÷120 °C

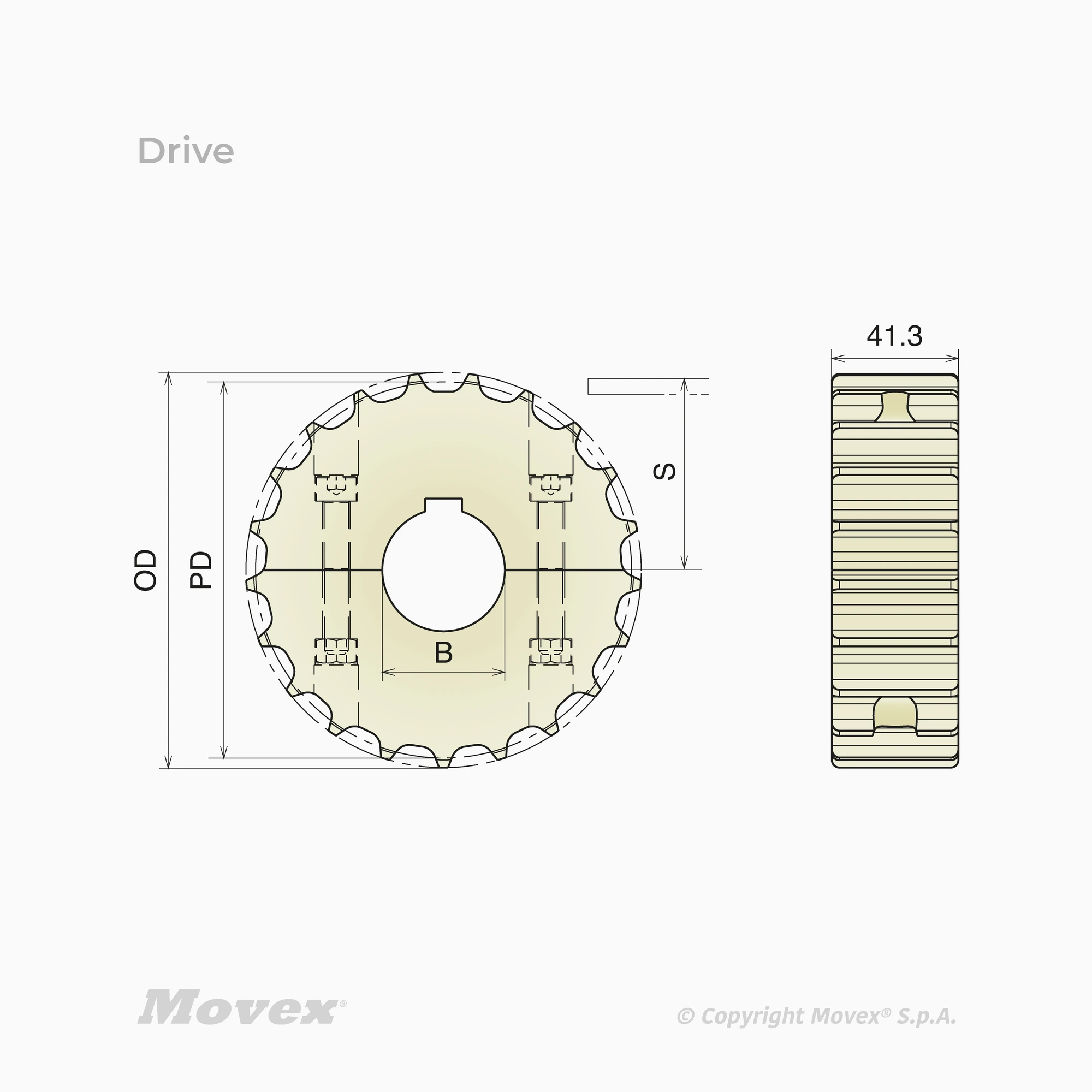

Делительный диаметр: 105.5 мм; 117.3 мм; 129.3 мм; 141.2 мм; 153.2 мм; 165.2 мм; 177.2 мм
Наружный диаметр: 103.9 мм; 117 мм; 129 мм; 142 мм; 154 мм; 166.8 мм; 178.5 мм
Размер S: 55.9 мм; 61.9 мм; 67.8 мм; 73.8 мм; 79.8 мм; 85.8 мм; 91.8 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P50102: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50103: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50104: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50201: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50202: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50203: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50204: Исполнение: Ведущее; Число зубьев: 19; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50301: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50302: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50303: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50304: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50401: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50402: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50403: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50404: Исполнение: Ведущее; Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50501: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50502: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50503: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50504: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50601: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50602: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50603: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50604: Исполнение: Ведущее; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50701: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50702: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50703: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50704: Исполнение: Ведущее; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50150: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 18 мм
Исполнение P50151: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50152: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50153: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50154: Число зубьев: 17; Исполнение: Холостое; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50250: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 18 мм
Исполнение P50251: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50252: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50253: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50254: Число зубьев: 19; Исполнение: Холостое; Наружный диаметр: 117 мм; Делительный диаметр: 117.3 мм; Размер S: 61.9 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50350: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P50351: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50352: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50353: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50354: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50450: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P50451: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50452: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50453: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50454: Число зубьев: 23; Исполнение: Холостое; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50550: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P50551: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50552: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50553: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50554: Число зубьев: 25; Исполнение: Холостое; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50650: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 18 мм; Упаковка: 4
Исполнение P50651: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50652: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50653: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50654: Исполнение: Холостое; Число зубьев: 27; Делительный диаметр: 165.2 мм; Наружный диаметр: 166.8 мм; Размер S: 85.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50750: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 18 мм; Упаковка: 4
Исполнение P50751: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50752: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50753: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50754: Исполнение: Холостое; Число зубьев: 29; Делительный диаметр: 177.2 мм; Наружный диаметр: 178.5 мм; Размер S: 91.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50101: Исполнение: Ведущее; Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
