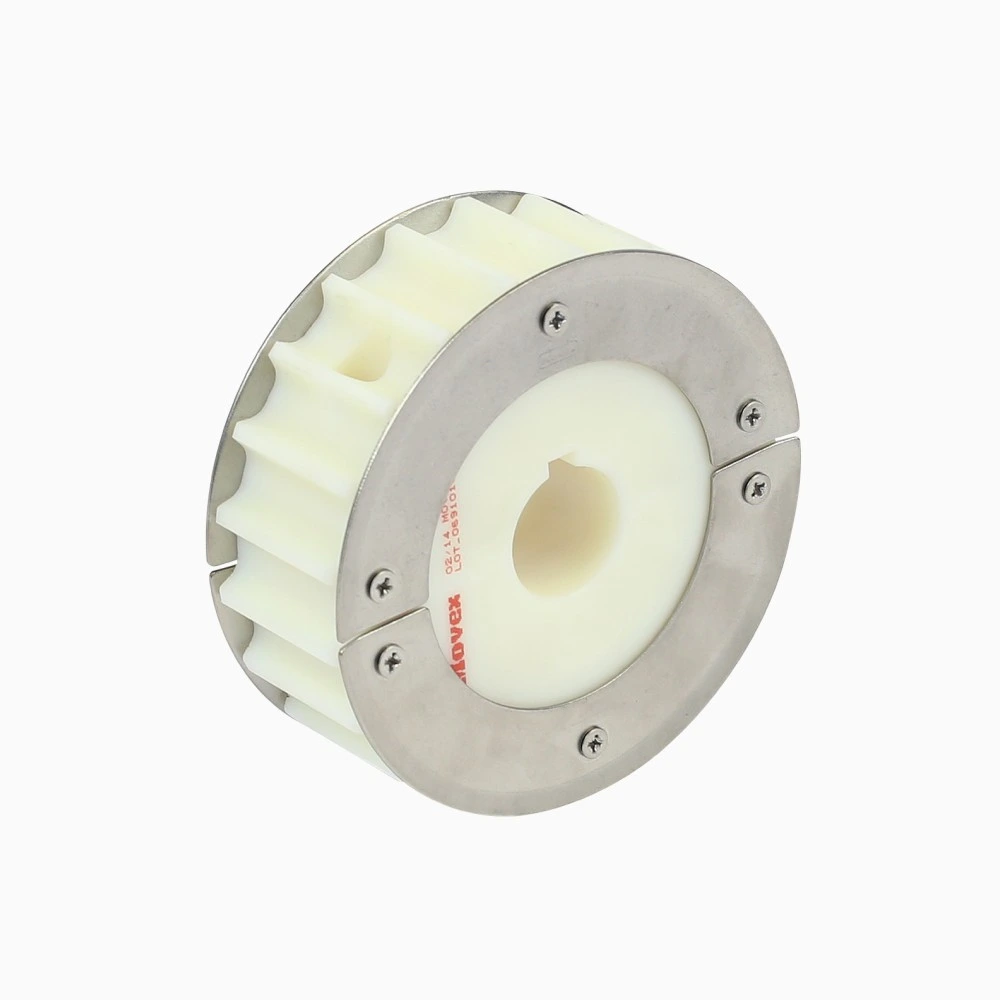

Звёздочка для цепи Movex 815 split machined sprocket + SS Guide rings

Звёздочка для цепи Movex 815 split machined sprocket + SS Guide rings. В каталоге производителя 16 вариантов исполнения.

1 / 2

Описание товара

О продукте

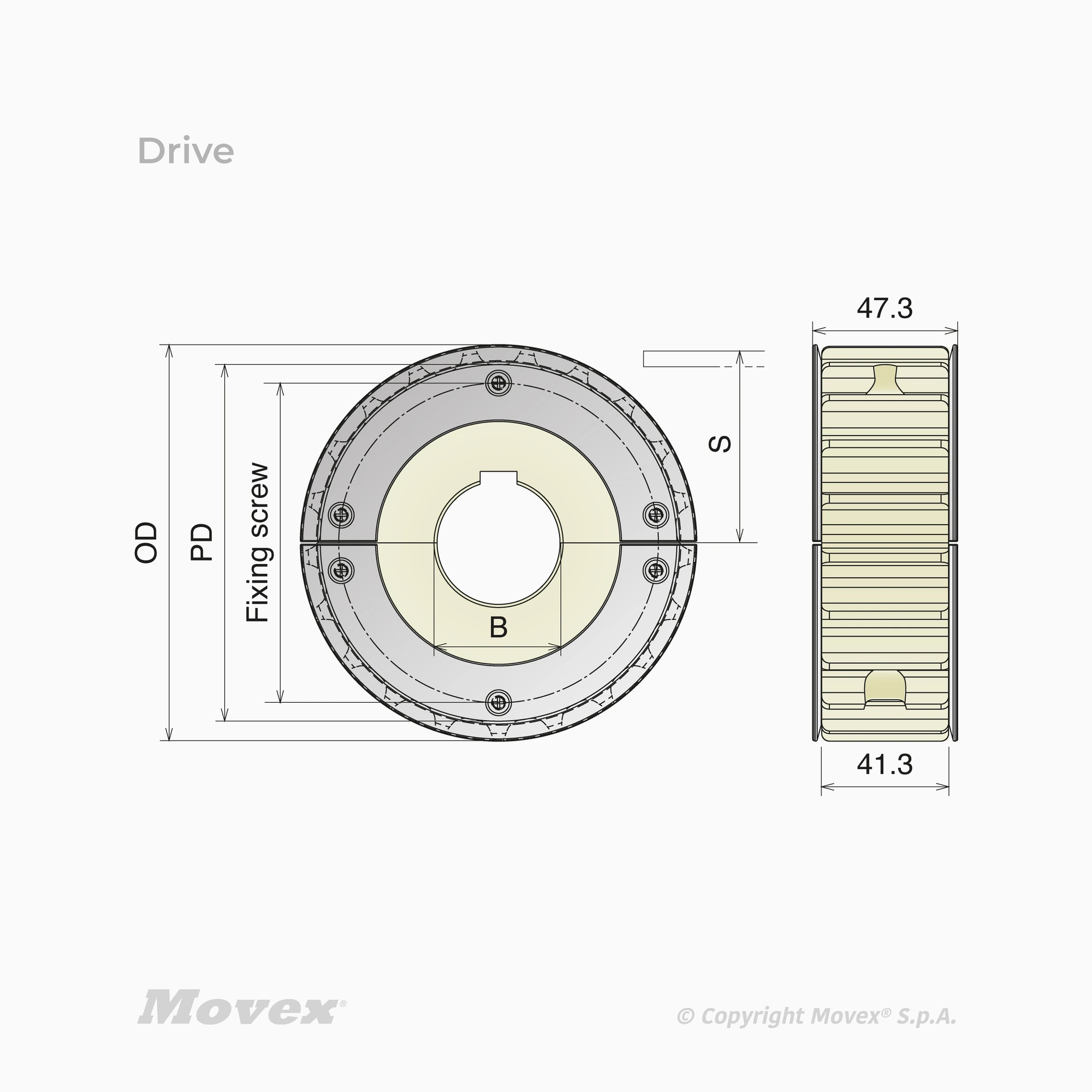

Звёздочка для цепи Movex 815 split machined sprocket + SS Guide rings. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 815 split machined sprocket + SS Guide rings
Серия: 815
Шаг: 38.1 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 17; 21; 23; 25
Исполнение: Drive + Guide rings
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 105.5 мм; 129.3 мм; 141.2 мм; 153.2 мм
Наружный диаметр: 103.9 мм; 129 мм; 142 мм; 154 мм
Размер S: 55.9 мм; 67.8 мм; 73.8 мм; 79.8 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ○ 25 мм
Упаковка: 4
Исполнение P50102G: Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50103G: Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50104G: Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50301G: Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50302G: Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50303G: Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50304G: Число зубьев: 21; Наружный диаметр: 129 мм; Делительный диаметр: 129.3 мм; Размер S: 67.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P50401G: Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50402G: Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50403G: Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50404G: Число зубьев: 23; Делительный диаметр: 141.2 мм; Наружный диаметр: 142 мм; Размер S: 73.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50501G: Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
Исполнение P50502G: Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 30 мм; Упаковка: 4
Исполнение P50503G: Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 35 мм; Упаковка: 4
Исполнение P50504G: Число зубьев: 25; Делительный диаметр: 153.2 мм; Наружный диаметр: 154 мм; Размер S: 79.8 мм; Посадочное отверстие: ○ 40 мм; Упаковка: 4
Исполнение P50101G: Число зубьев: 17; Делительный диаметр: 105.5 мм; Наружный диаметр: 103.9 мм; Размер S: 55.9 мм; Посадочное отверстие: ○ 25 мм; Упаковка: 4
