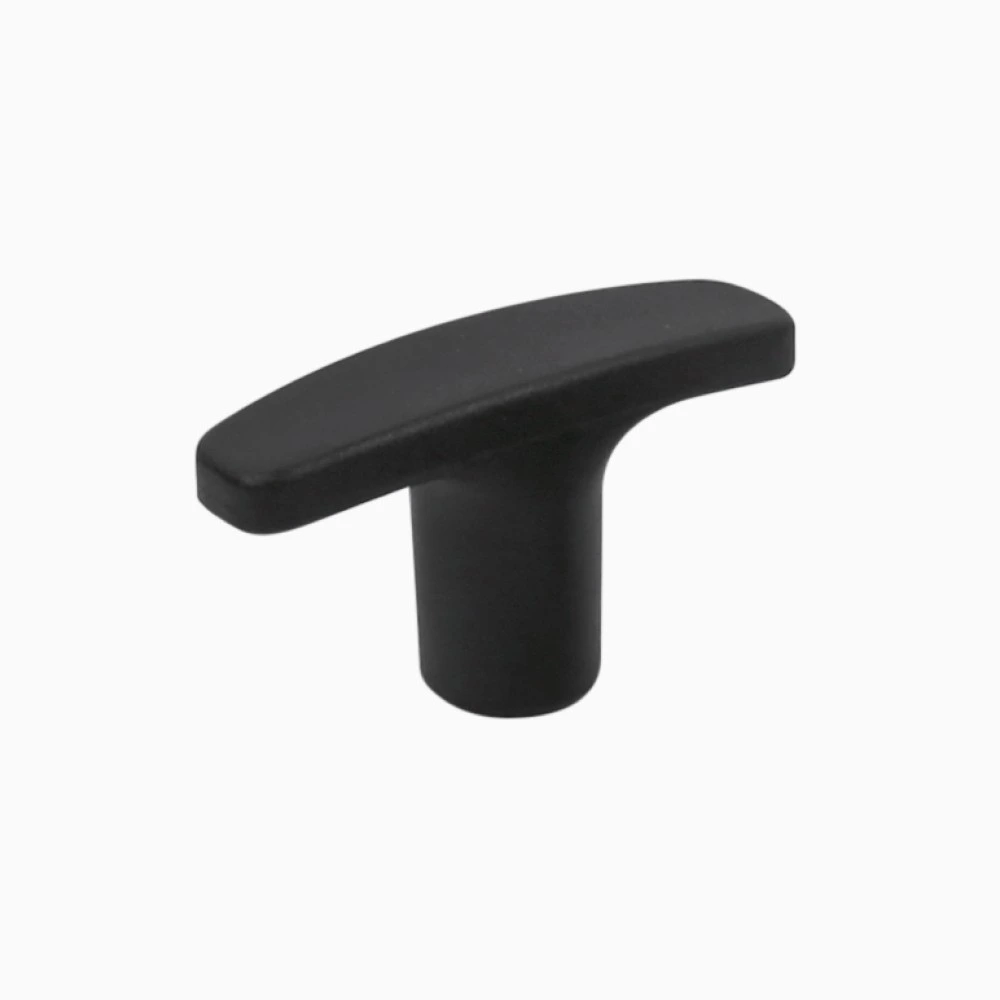

Ручка Movex Part 3002

Ручка Movex Part 3002. В каталоге производителя 3 вариантов исполнения.

1 / 2

Описание товара

О продукте

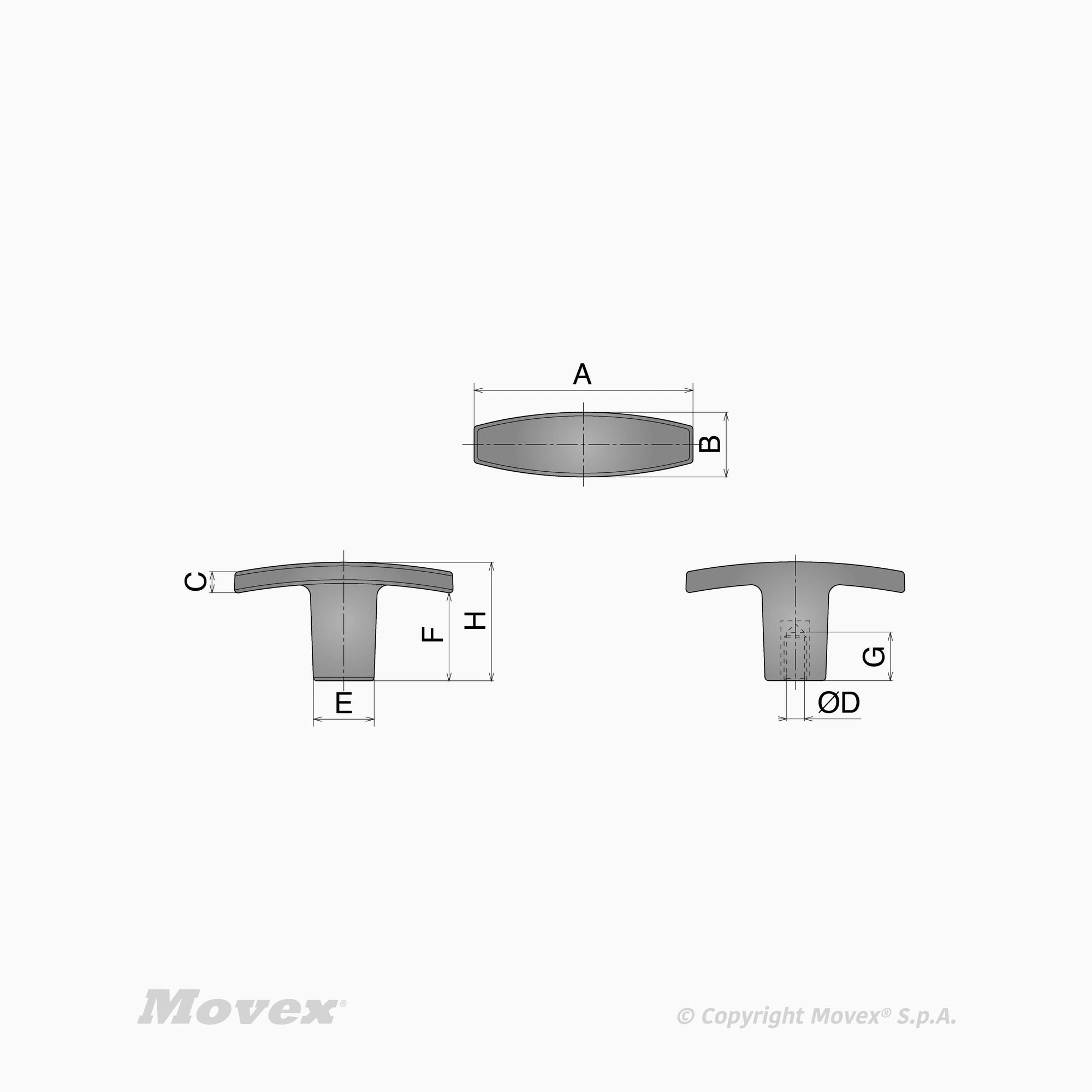

Ручка Movex Part 3002. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: Part 3002
Тип: Handle
Единица поставки: Штука
Материал: Plastic; Армированный полиамид
Исполнение: Female
Резьба: M10; M8; M6
Температура в сухой среде: -20÷120 °C
Температура во влажной среде: -20÷120 °C
Цвет: Чёрный
Материал резьбовой втулки: Brass
Размер E: 14 мм; 16,5 мм
Размер F: 17 мм; 24 мм
Размер H: 24 мм; 33 мм
Размер G: 14 мм; 21 мм; 10 мм
Размер B: 15 мм; 18 мм
Размер A: 50 мм; 60 мм
Размер C: 5 мм; 6 мм
Размер D: M8; M10; M6
Исполнение P300202: Размер E: 14 мм; Размер F: 17 мм; Размер H: 24 мм; Размер G: 14 мм; Размер B: 15 мм; Размер A: 50 мм; Размер C: 5 мм; Размер D: M8
Исполнение P300203: Размер E: 16,5 мм; Размер F: 24 мм; Размер G: 21 мм; Размер H: 33 мм; Размер B: 18 мм; Размер A: 60 мм; Размер D: M10; Размер C: 6 мм
Исполнение P300201: Размер E: 14 мм; Размер F: 17 мм; Размер G: 10 мм; Размер H: 24 мм; Размер B: 15 мм; Размер A: 50 мм; Размер D: M6; Размер C: 5 мм
