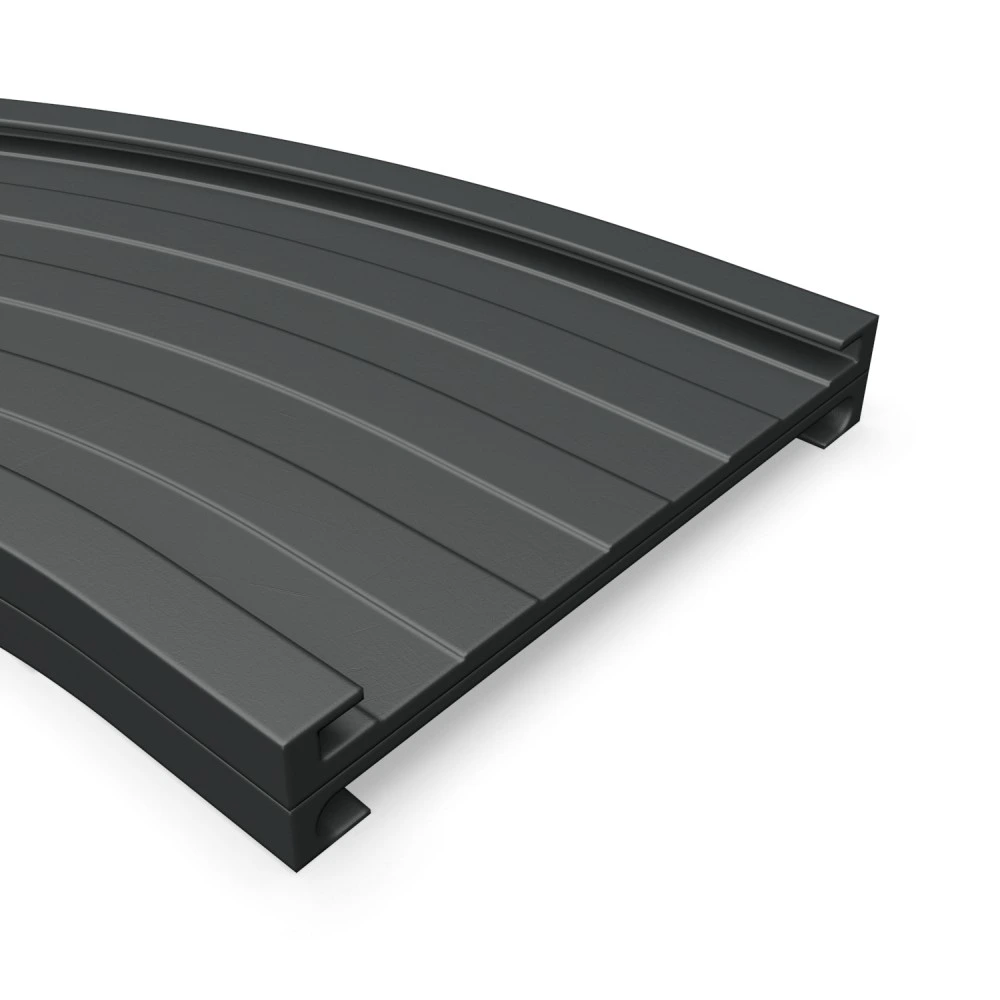

Поворотная направляющая Movex Curve 600 Standard and Small radius

Поворотная направляющая Movex Curve 600 Standard and Small radius. В каталоге производителя 90 вариантов исполнения.

1 / 3

Описание товара

О продукте

Поворотная направляющая Movex Curve 600 Standard and Small radius. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: Curve 600 Standard and Small radius
Серия: 600
Тип: Tab
Температура в сухой среде: -40÷80 °C
Исполнение: Standard; Small radius
Единица поставки: Штука
Угол: 15 °; 30 °; 45 °; 60 °; 75 °; 90 °
Вход / выход: 100 мм
Материал нижней части: UHMW-PE Black

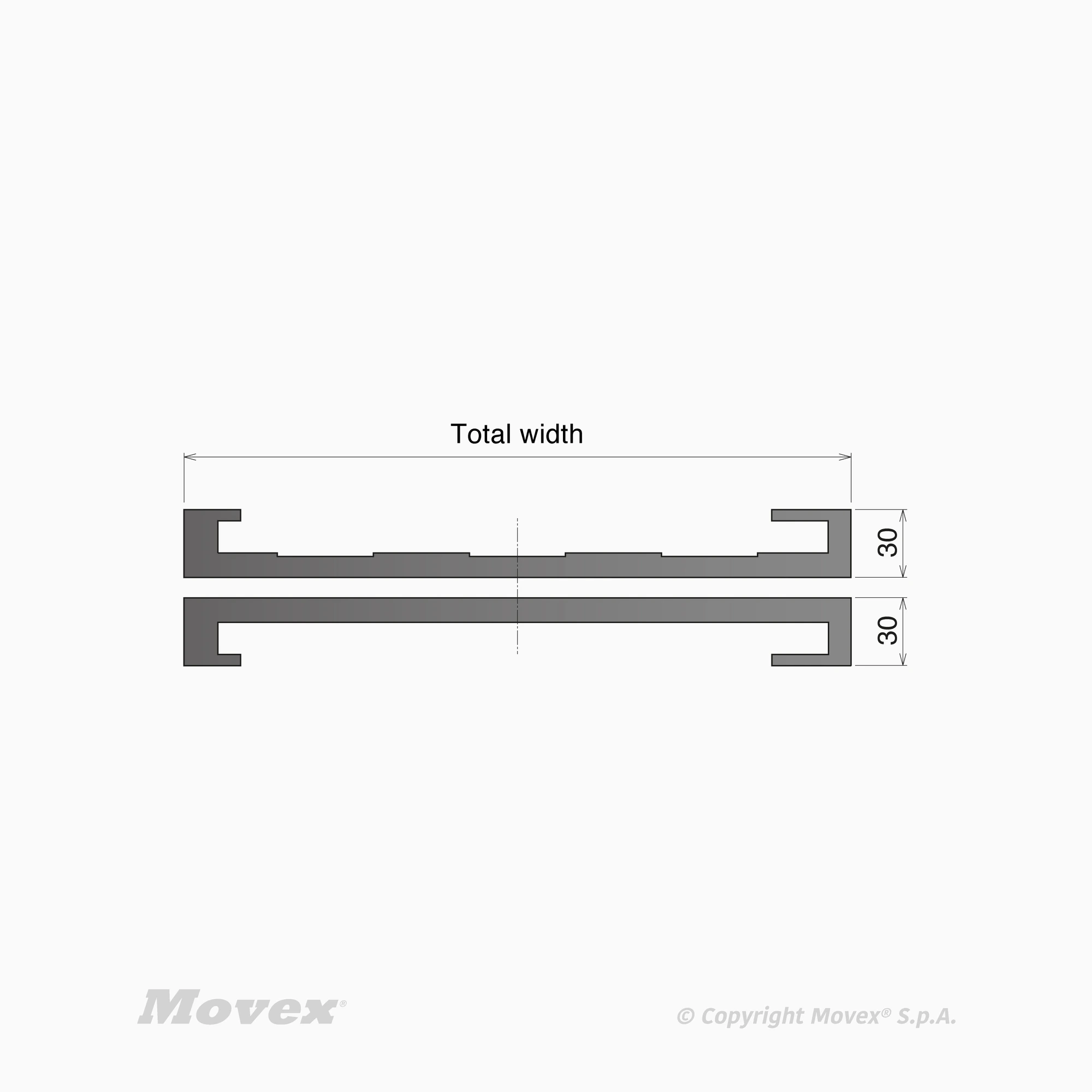

Полная ширина: 380 мм; 465 мм; 550 мм; 635 мм; 720 мм; 805 мм; 890 мм; 295 мм
Материал верхней части: UHMW-PE Black
Башмак: Не входит в комплект
Высота верхней части: 30 мм
Высота нижней части: 30 мм
Полная высота: 60 мм
Ширина цепи или ленты: 340 мм; 425 мм; 510 мм; 595 мм; 680 мм; 765 мм; 850 мм; 255 мм

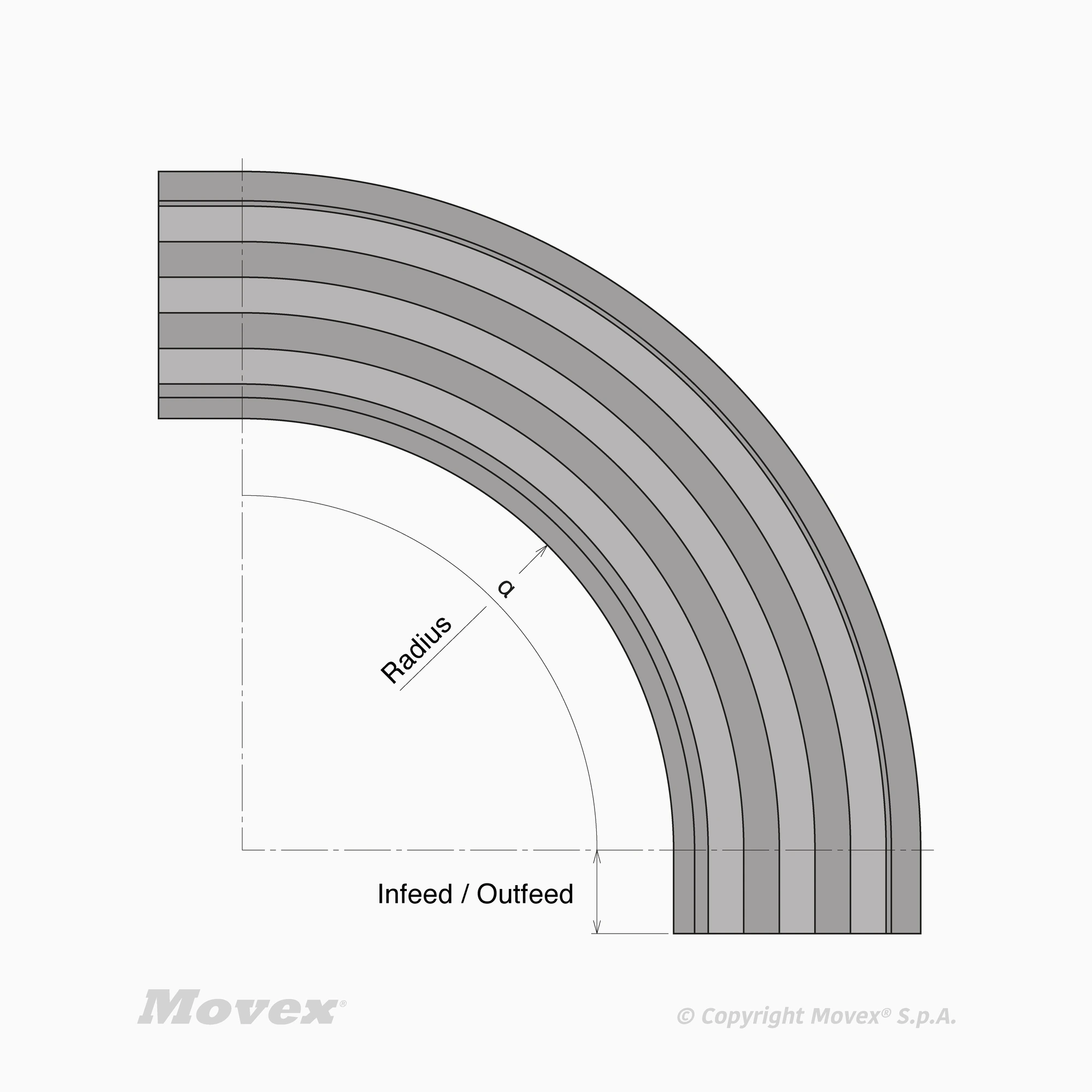

Радиус: 685 мм; 855 мм; 1025 мм; 1195 мм; 1365 мм; 1535 мм; 1705 мм; 515 мм; 405 мм; 505 мм; 605 мм; 725 мм; 885 мм; 1045 мм; 1205 мм
Исполнение P76042124: Исполнение: Standard; Угол: 15 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043134: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044144: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045154: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046164: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047174: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048184: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76041214: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
Исполнение P76042224: Исполнение: Standard; Угол: 30 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043234: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044244: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045254: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046264: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047274: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048284: Исполнение: Standard; Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76041314: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
Исполнение P76042324: Исполнение: Standard; Угол: 45 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043334: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044344: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045354: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046364: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047374: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048384: Исполнение: Standard; Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76041414: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
Исполнение P76042424: Исполнение: Standard; Угол: 60 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043434: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044444: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045454: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046464: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047474: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048484: Исполнение: Standard; Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76041514: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
Исполнение P76042524: Исполнение: Standard; Угол: 75 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043534: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044544: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045554: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046564: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047574: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048584: Исполнение: Standard; Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76041614: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
Исполнение P76042624: Исполнение: Standard; Угол: 90 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Радиус: 685 мм
Исполнение P76043634: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Радиус: 855 мм
Исполнение P76044644: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Радиус: 1025 мм
Исполнение P76045654: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Радиус: 1195 мм
Исполнение P76046664: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Радиус: 1365 мм
Исполнение P76047674: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Радиус: 1535 мм
Исполнение P76048684: Исполнение: Standard; Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Радиус: 1705 мм
Исполнение P76051124: Угол: 15 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052134: Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053144: Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054154: Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055164: Угол: 15 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056174: Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057184: Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76051224: Угол: 30 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052234: Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053244: Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054254: Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055264: Угол: 30 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056274: Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057284: Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76051324: Угол: 45 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052334: Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053344: Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054354: Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055364: Угол: 45 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056374: Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057384: Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76051424: Угол: 60 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052434: Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053444: Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054454: Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055464: Угол: 60 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056474: Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057484: Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76051524: Угол: 75 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052534: Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053544: Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054554: Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055564: Угол: 75 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056574: Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057584: Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76051624: Угол: 90 °; Полная ширина: 380 мм; Ширина цепи или ленты: 340 мм; Исполнение: Small radius; Радиус: 405 мм
Исполнение P76052634: Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 465 мм; Исполнение: Small radius; Радиус: 505 мм
Исполнение P76053644: Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 550 мм; Исполнение: Small radius; Радиус: 605 мм
Исполнение P76054654: Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 635 мм; Исполнение: Small radius; Радиус: 725 мм
Исполнение P76055664: Угол: 90 °; Ширина цепи или ленты: 680 мм; Полная ширина: 720 мм; Исполнение: Small radius; Радиус: 885 мм
Исполнение P76056674: Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 805 мм; Исполнение: Small radius; Радиус: 1045 мм
Исполнение P76057684: Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 890 мм; Исполнение: Small radius; Радиус: 1205 мм
Исполнение P76041114: Исполнение: Standard; Угол: 15 °; Ширина цепи или ленты: 255 мм; Полная ширина: 295 мм; Радиус: 515 мм
