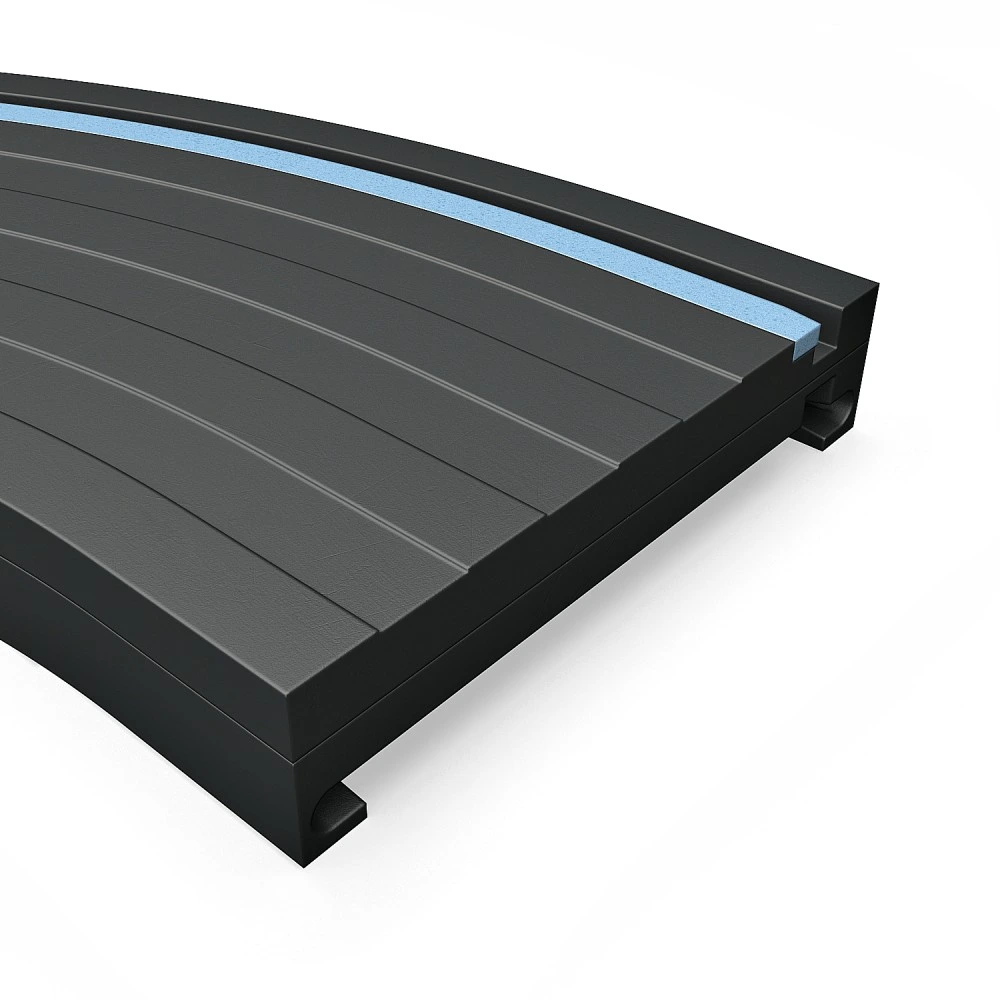

Поворотная направляющая Movex Curve 600 Heavy Duty and Heavy Duty Small radius

Поворотная направляющая Movex Curve 600 Heavy Duty and Heavy Duty Small radius. В каталоге производителя 96 вариантов исполнения.

1 / 3

Описание товара

О продукте

Поворотная направляющая Movex Curve 600 Heavy Duty and Heavy Duty Small radius. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Исполнение P76247374: Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76243334: Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244344: Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245354: Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246364: Угол: 45 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Производитель: Movex
Модель: Curve 600 Heavy Duty and Heavy Duty Small radius
Серия: 600
Тип: Tab
Единица поставки: Штука
Угол: 15 °; 30 °; 45 °; 60 °; 75 °; 90 °
Вход / выход: 100 мм
Материал нижней части: UHMW-PE Black
Температура в сухой среде: -40÷50 °C
Материал верхней части: RS BluLub
Башмак: Не входит в комплект

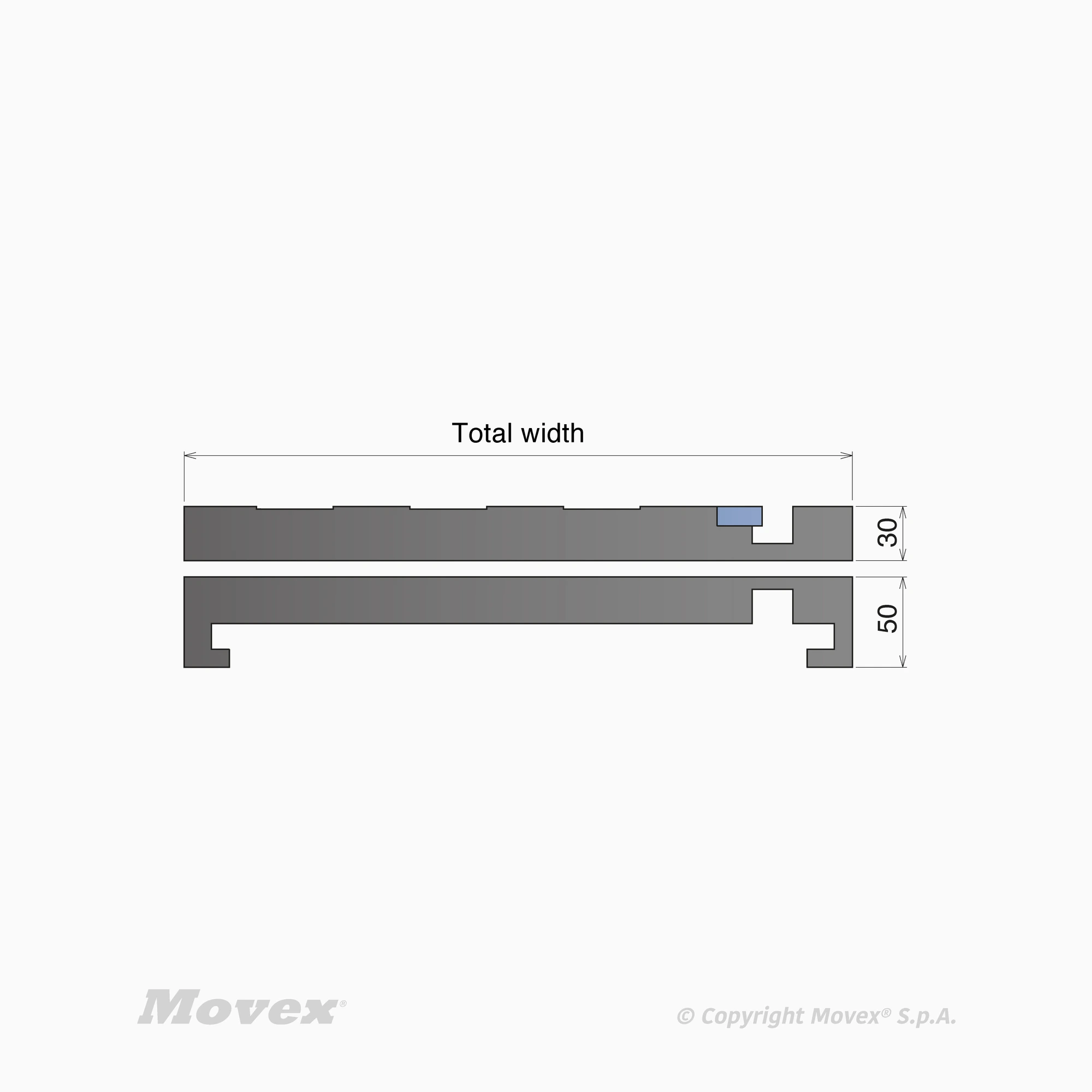

Полная ширина: 370 мм; 455 мм; 540 мм; 625 мм; 710 мм; 795 мм; 880 мм; 285 мм
Высота верхней части: 30 мм
Ширина цепи или ленты: 340 мм; 425 мм; 510 мм; 595 мм; 680 мм; 765 мм; 850 мм; 255 мм
Высота нижней части: 50 мм
Полная высота: 80 мм
Исполнение: Heavy Duty; Heavy Duty - Small radius

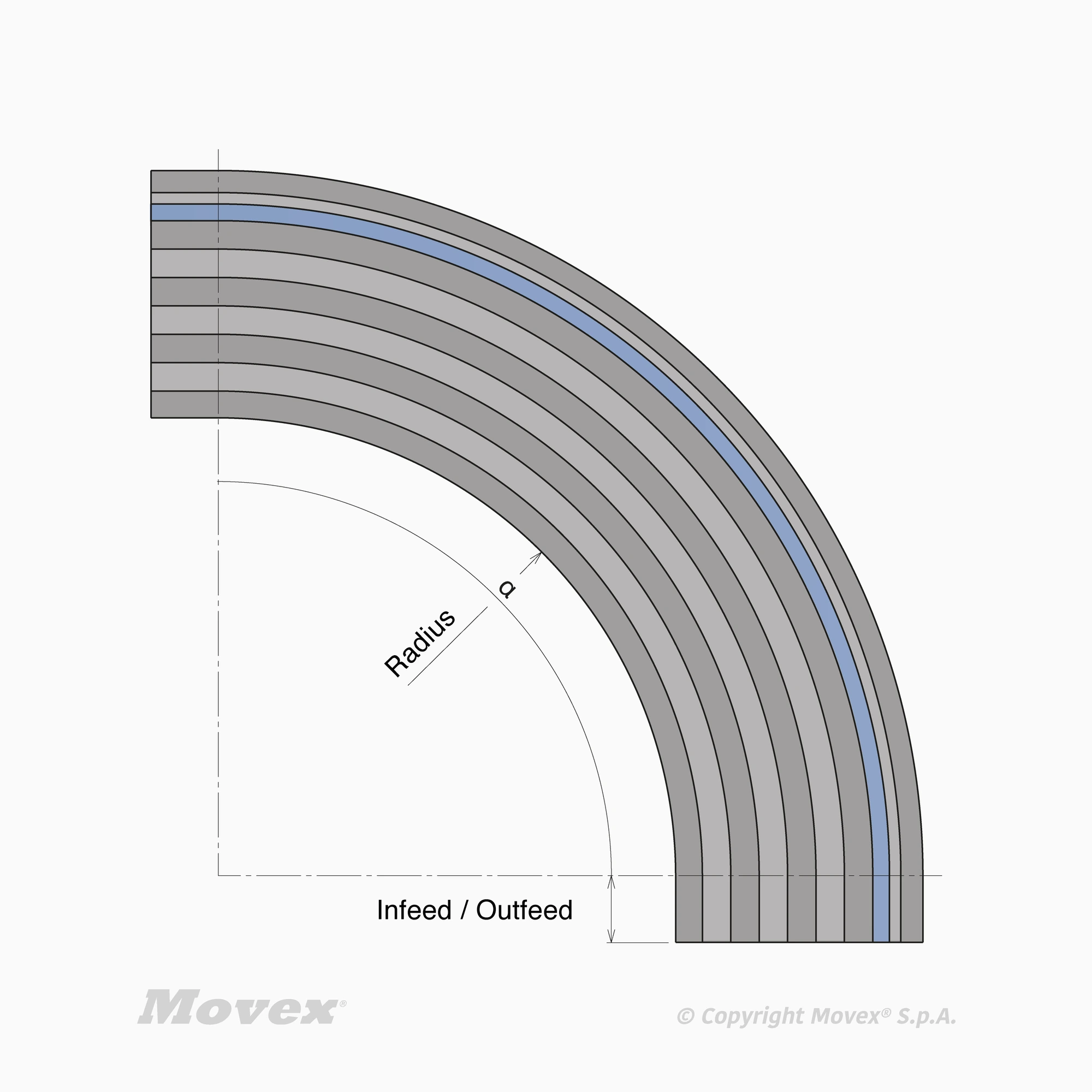

Радиус: 685 мм; 855 мм; 1025 мм; 1195 мм; 1365 мм; 1535 мм; 1705 мм; 515 мм; 395 мм; 425 мм; 505 мм; 605 мм; 725 мм; 885 мм; 1045 мм; 1205 мм
Исполнение P76242124: Угол: 15 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76243134: Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244144: Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245154: Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246164: Угол: 15 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Исполнение P76247174: Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76248184: Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76241214: Угол: 30 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
Исполнение P76242224: Угол: 30 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76243234: Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244244: Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245254: Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246264: Угол: 30 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Исполнение P76247274: Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76248284: Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76241314: Угол: 45 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
Исполнение P76242324: Угол: 45 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76248384: Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76241414: Угол: 60 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
Исполнение P76242424: Угол: 60 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76243434: Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244444: Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245454: Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246464: Угол: 60 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Исполнение P76247474: Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76248484: Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76241514: Угол: 75 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
Исполнение P76242524: Угол: 75 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76243534: Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244544: Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245554: Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246564: Угол: 75 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Исполнение P76247574: Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76248584: Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76241614: Угол: 90 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
Исполнение P76242624: Угол: 90 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty; Радиус: 685 мм
Исполнение P76243634: Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty; Радиус: 855 мм
Исполнение P76244644: Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty; Радиус: 1025 мм
Исполнение P76245654: Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty; Радиус: 1195 мм
Исполнение P76246664: Угол: 90 °; Ширина цепи или ленты: 680 мм; Исполнение: Heavy Duty; Полная ширина: 710 мм; Радиус: 1365 мм
Исполнение P76247674: Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty; Радиус: 1535 мм
Исполнение P76248684: Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty; Радиус: 1705 мм
Исполнение P76250114: Угол: 15 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251124: Угол: 15 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252134: Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253144: Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254154: Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255164: Угол: 15 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256174: Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257184: Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76250214: Угол: 30 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251224: Угол: 30 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252234: Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253244: Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254254: Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255264: Угол: 30 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256274: Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257284: Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76250314: Угол: 45 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251324: Угол: 45 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252334: Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253344: Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254354: Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255364: Угол: 45 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256374: Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257384: Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76250414: Угол: 60 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251424: Угол: 60 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252434: Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253444: Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254454: Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255464: Угол: 60 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256474: Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257484: Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76250514: Угол: 75 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251524: Угол: 75 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252534: Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253544: Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254554: Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255564: Угол: 75 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256574: Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257584: Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76250614: Угол: 90 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius; Радиус: 395 мм
Исполнение P76251624: Угол: 90 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius; Радиус: 425 мм
Исполнение P76252634: Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius; Радиус: 505 мм
Исполнение P76253644: Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius; Радиус: 605 мм
Исполнение P76254654: Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius; Радиус: 725 мм
Исполнение P76255664: Угол: 90 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius; Радиус: 885 мм
Исполнение P76256674: Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1045 мм
Исполнение P76257684: Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius; Радиус: 1205 мм
Исполнение P76241114: Угол: 15 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty; Радиус: 515 мм
