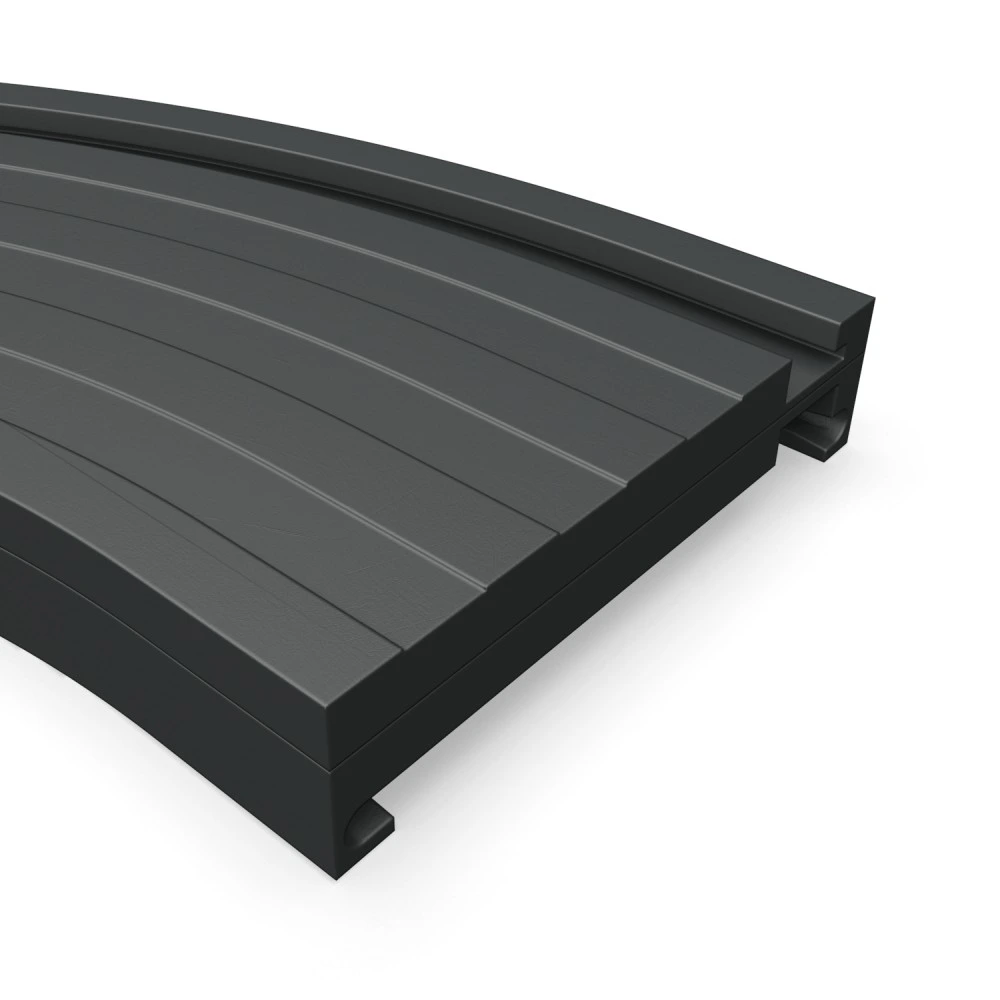

Поворотная направляющая Movex Curve 600 with bearings

Поворотная направляющая Movex Curve 600 with bearings. В каталоге производителя 96 вариантов исполнения.

1 / 3

Описание товара

О продукте

Поворотная направляющая Movex Curve 600 with bearings. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Единица поставки: Штука
Угол: 15 °; 30 °; 45 °; 60 °; 75 °; 90 °
Вход / выход: 100 мм
Материал нижней части: UHMW-PE Black
Высота нижней части: 55 мм
Материал верхней части: UHMW-PE Black
Башмак: Не входит в комплект

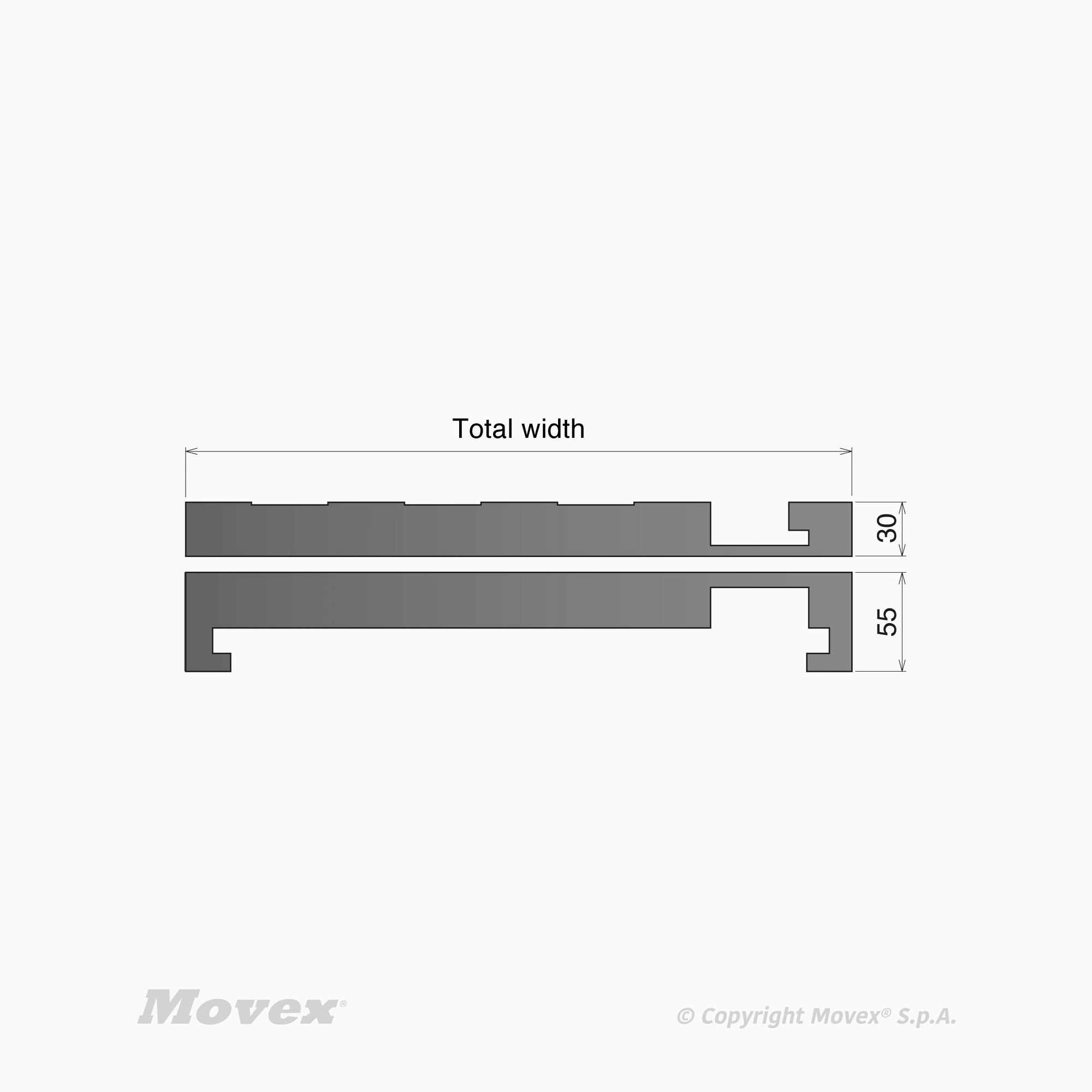

Полная ширина: 370 мм; 455 мм; 540 мм; 625 мм; 710 мм; 795 мм; 880 мм; 285 мм
Высота верхней части: 30 мм
Ширина цепи или ленты: 340 мм; 425 мм; 510 мм; 595 мм; 680 мм; 765 мм; 850 мм; 255 мм
Исполнение: Heavy Duty with Bearings; Heavy Duty - Small radius with Bearings
Полная высота: 85 мм

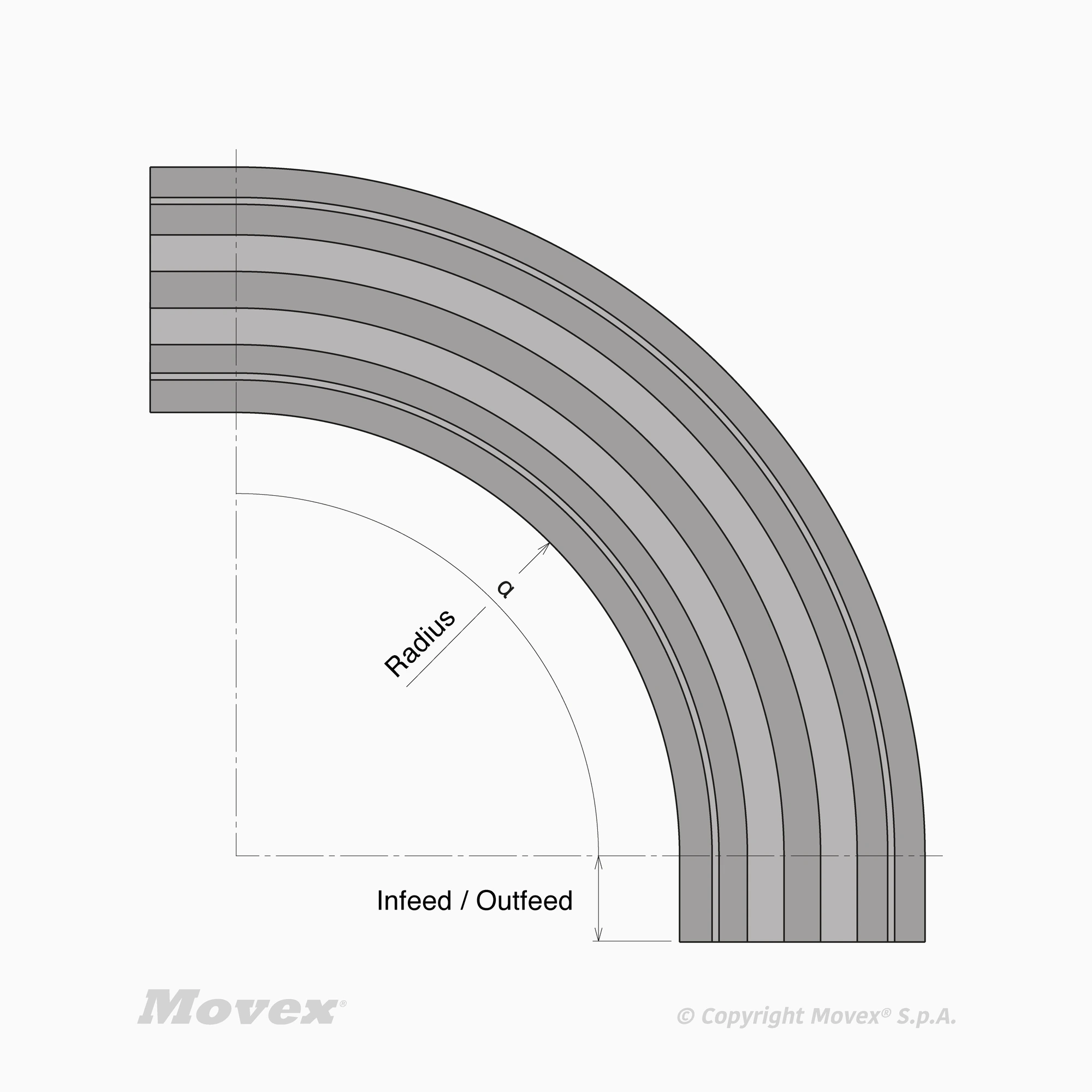

Радиус: 685 мм; 855 мм; 1025 мм; 1195 мм; 1365 мм; 1535 мм; 1705 мм; 515 мм; 395 мм; 425 мм; 505 мм; 605 мм; 725 мм; 885 мм; 1045 мм; 1205 мм
Производитель: Movex
Модель: Curve 600 with bearings
Серия: 600
Тип: Tab
Температура в сухой среде: -40÷80 °C
Исполнение P76342124: Угол: 15 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343134: Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344144: Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345154: Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346164: Угол: 15 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347174: Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348184: Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76341214: Угол: 30 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
Исполнение P76342224: Угол: 30 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343234: Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344244: Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345254: Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346264: Угол: 30 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347274: Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348284: Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76341314: Угол: 45 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
Исполнение P76342324: Угол: 45 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343334: Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344344: Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345354: Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346364: Угол: 45 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347374: Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348384: Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76341414: Угол: 60 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
Исполнение P76342424: Угол: 60 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343434: Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344444: Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345454: Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346464: Угол: 60 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347474: Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348484: Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76341514: Угол: 75 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
Исполнение P76342524: Угол: 75 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343534: Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344544: Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345554: Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346564: Угол: 75 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347574: Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348584: Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76341614: Угол: 90 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
Исполнение P76342624: Угол: 90 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty with Bearings; Радиус: 685 мм
Исполнение P76343634: Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty with Bearings; Радиус: 855 мм
Исполнение P76344644: Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1025 мм
Исполнение P76345654: Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1195 мм
Исполнение P76346664: Угол: 90 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1365 мм
Исполнение P76347674: Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1535 мм
Исполнение P76348684: Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty with Bearings; Радиус: 1705 мм
Исполнение P76350114: Угол: 15 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351124: Угол: 15 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352134: Угол: 15 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353144: Угол: 15 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354154: Угол: 15 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355164: Угол: 15 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356174: Угол: 15 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357184: Угол: 15 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76350214: Угол: 30 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351224: Угол: 30 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352234: Угол: 30 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353244: Угол: 30 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354254: Угол: 30 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355264: Угол: 30 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356274: Угол: 30 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357284: Угол: 30 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76350314: Угол: 45 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351324: Угол: 45 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352334: Угол: 45 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353344: Угол: 45 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354354: Угол: 45 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355364: Угол: 45 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356374: Угол: 45 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357384: Угол: 45 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76350414: Угол: 60 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351424: Угол: 60 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352434: Угол: 60 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353444: Угол: 60 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354454: Угол: 60 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355464: Угол: 60 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356474: Угол: 60 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357484: Угол: 60 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76350514: Угол: 75 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351524: Угол: 75 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352534: Угол: 75 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353544: Угол: 75 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354554: Угол: 75 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355564: Угол: 75 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356574: Угол: 75 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357584: Угол: 75 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76350614: Угол: 90 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 395 мм
Исполнение P76351624: Угол: 90 °; Полная ширина: 370 мм; Ширина цепи или ленты: 340 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 425 мм
Исполнение P76352634: Угол: 90 °; Ширина цепи или ленты: 425 мм; Полная ширина: 455 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 505 мм
Исполнение P76353644: Угол: 90 °; Ширина цепи или ленты: 510 мм; Полная ширина: 540 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 605 мм
Исполнение P76354654: Угол: 90 °; Ширина цепи или ленты: 595 мм; Полная ширина: 625 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 725 мм
Исполнение P76355664: Угол: 90 °; Ширина цепи или ленты: 680 мм; Полная ширина: 710 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 885 мм
Исполнение P76356674: Угол: 90 °; Ширина цепи или ленты: 765 мм; Полная ширина: 795 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1045 мм
Исполнение P76357684: Угол: 90 °; Ширина цепи или ленты: 850 мм; Полная ширина: 880 мм; Исполнение: Heavy Duty - Small radius with Bearings; Радиус: 1205 мм
Исполнение P76341114: Угол: 15 °; Ширина цепи или ленты: 255 мм; Полная ширина: 285 мм; Исполнение: Heavy Duty with Bearings; Радиус: 515 мм
