Звёздочка для модульной ленты Movex 520 split machined sprocket

Звёздочка для модульной ленты Movex 520 split machined sprocket. В каталоге производителя 48 вариантов исполнения.

1 / 3

Описание товара

О продукте

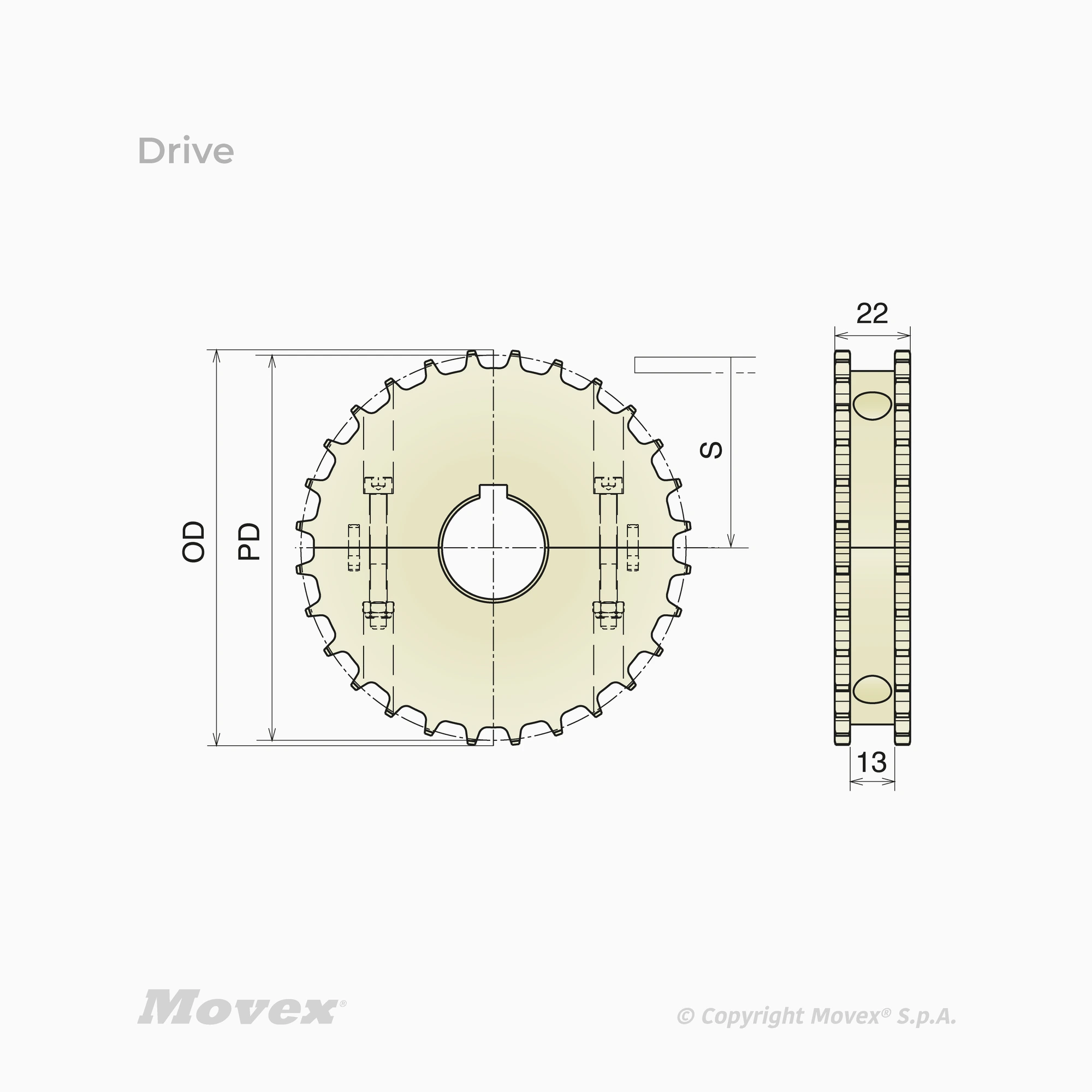

Звёздочка для модульной ленты Movex 520 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 520 split machined sprocket
Серия: 520
Шаг: 12.7 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 28; 36; 38; 40
Делительный диаметр: 113.4 мм; 145.7 мм; 153.8 мм; 161.9 мм
Наружный диаметр: 115.4 мм; 147.7 мм; 155.8 мм; 163.8 мм
Размер S: 52.4 мм; 68.5 мм; 72.6 мм; 76.6 мм
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P150102: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150103: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150104: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150106: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150107: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150108: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150201: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150202: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150203: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150204: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150206: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150207: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150208: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150301: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150302: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150303: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150304: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150306: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150307: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150308: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150401: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150402: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150403: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150404: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150406: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150407: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150408: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150150: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 18 мм
Исполнение P150151: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150152: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150153: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150154: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150250: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 18 мм
Исполнение P150251: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150252: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150253: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150254: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150350: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 18 мм
Исполнение P150351: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150352: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150353: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150354: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150450: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 18 мм
Исполнение P150451: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150452: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150453: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150454: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150101: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
