Звёздочка для модульной ленты Movex 500 machined sprocket

Звёздочка для модульной ленты Movex 500 machined sprocket. В каталоге производителя 20 вариантов исполнения.

1 / 2

Описание товара

О продукте

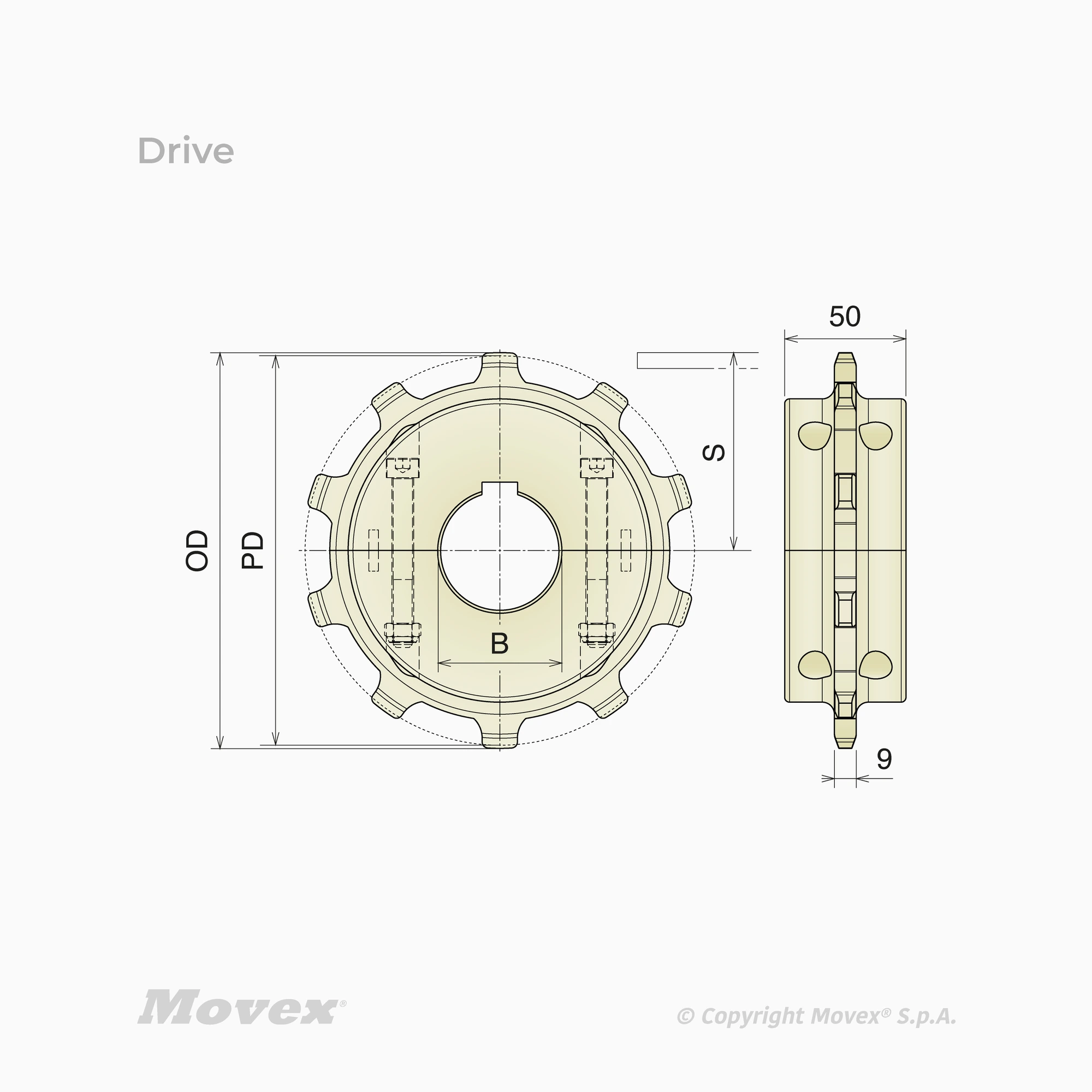

Звёздочка для модульной ленты Movex 500 machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 500 machined sprocket
Серия: 500
Шаг: 50.8 мм
Единица поставки: Штука
Исполнение: Ведущее
Конструкция: Механическая обработка
Тип: Разъёмное; Цельное
Число зубьев: 10; 12; 13; 16
Наружный диаметр: 163.1 мм; 196.3 мм; 212.3 мм; 262 мм
Размер S: 74.2 мм; 90.1 мм; 98.1 мм; 122.3 мм
Делительный диаметр: 164.4 мм; 196.3 мм; 212.3 мм; 260.4 мм
Материал: POM
Посадочное отверстие: ○ 50 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм; ☐ 65 x 65 мм; ○ 40 мм; ○ 65 мм; ○ 90 мм; ☐ 90 x 90 мм; ○ 63,5 мм; ☐ 120 x 120 мм
Упаковка: 4
Исполнение P160705: Тип: Разъёмное; Число зубьев: 10; Наружный диаметр: 163.1 мм; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Посадочное отверстие: ○ 50 мм
Исполнение P160706: Тип: Разъёмное; Число зубьев: 10; Наружный диаметр: 163.1 мм; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P160707: Тип: Разъёмное; Число зубьев: 10; Наружный диаметр: 163.1 мм; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P160708: Тип: Разъёмное; Число зубьев: 10; Наружный диаметр: 163.1 мм; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P160804: Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 196.3 мм; Размер S: 90.1 мм; Посадочное отверстие: ○ 40 мм
Исполнение P160806: Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 196.3 мм; Размер S: 90.1 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P160807: Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 196.3 мм; Размер S: 90.1 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P160808: Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 196.3 мм; Размер S: 90.1 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P160911: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ○ 65 мм
Исполнение P160910: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ○ 90 мм
Исполнение P160906: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P160907: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P160908: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P160909: Тип: Разъёмное; Число зубьев: 13; Делительный диаметр: 212.3 мм; Наружный диаметр: 212.3 мм; Размер S: 98.1 мм; Посадочное отверстие: ☐ 90 x 90 мм
Исполнение P161010: Число зубьев: 16; Тип: Разъёмное; Делительный диаметр: 260.4 мм; Наружный диаметр: 262 мм; Размер S: 122.3 мм; Посадочное отверстие: ○ 90 мм
Исполнение P161005Y: Число зубьев: 16; Тип: Разъёмное; Делительный диаметр: 260.4 мм; Наружный диаметр: 262 мм; Размер S: 122.3 мм; Посадочное отверстие: ○ 63,5 мм
Исполнение P161008: Число зубьев: 16; Тип: Разъёмное; Делительный диаметр: 260.4 мм; Наружный диаметр: 262 мм; Размер S: 122.3 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P161009: Число зубьев: 16; Тип: Разъёмное; Делительный диаметр: 260.4 мм; Наружный диаметр: 262 мм; Размер S: 122.3 мм; Посадочное отверстие: ☐ 90 x 90 мм
Исполнение P161012E: Число зубьев: 16; Тип: Цельное; Делительный диаметр: 260.4 мм; Наружный диаметр: 262 мм; Размер S: 122.3 мм; Посадочное отверстие: ☐ 120 x 120 мм
Исполнение P160704: Тип: Разъёмное; Число зубьев: 10; Наружный диаметр: 163.1 мм; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Посадочное отверстие: ○ 40 мм
