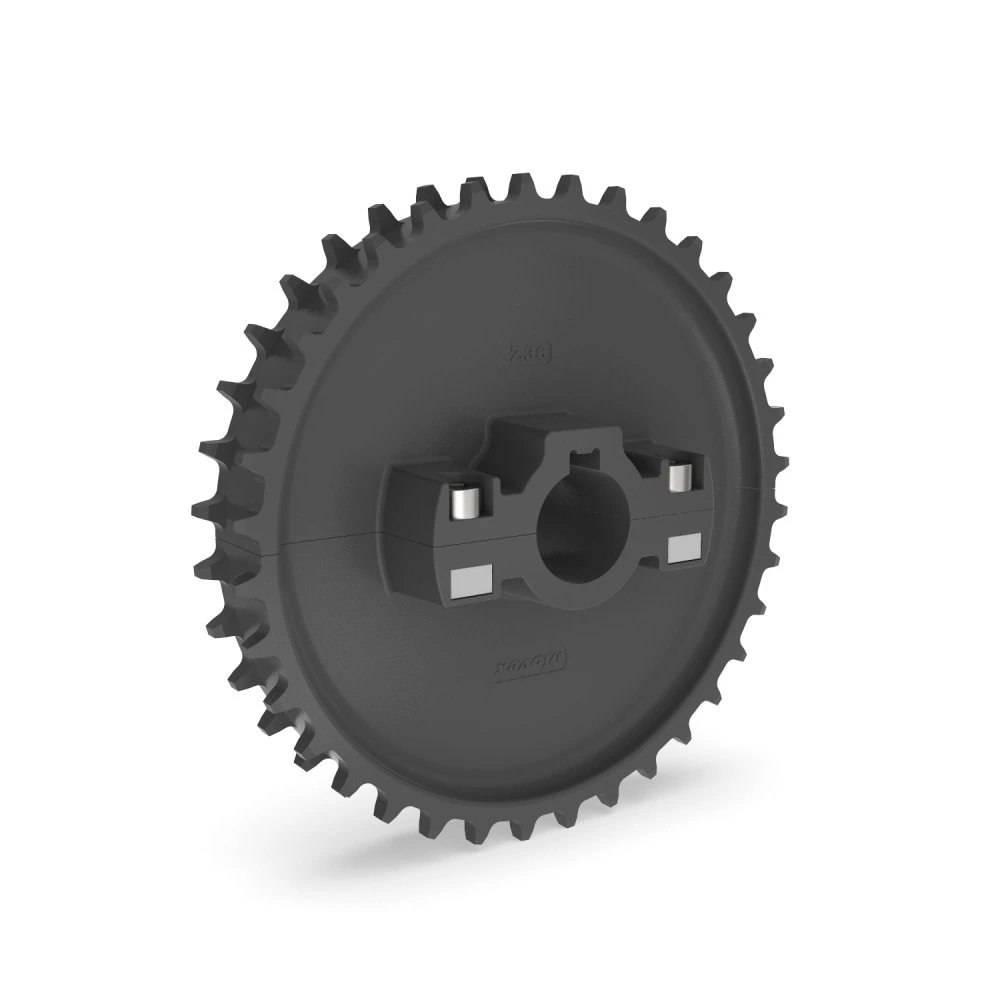

Звёздочка для модульной ленты Movex 520 split molded sprocket

Звёздочка для модульной ленты Movex 520 split molded sprocket. В каталоге производителя 44 вариантов исполнения.

1 / 3

Описание товара

О продукте

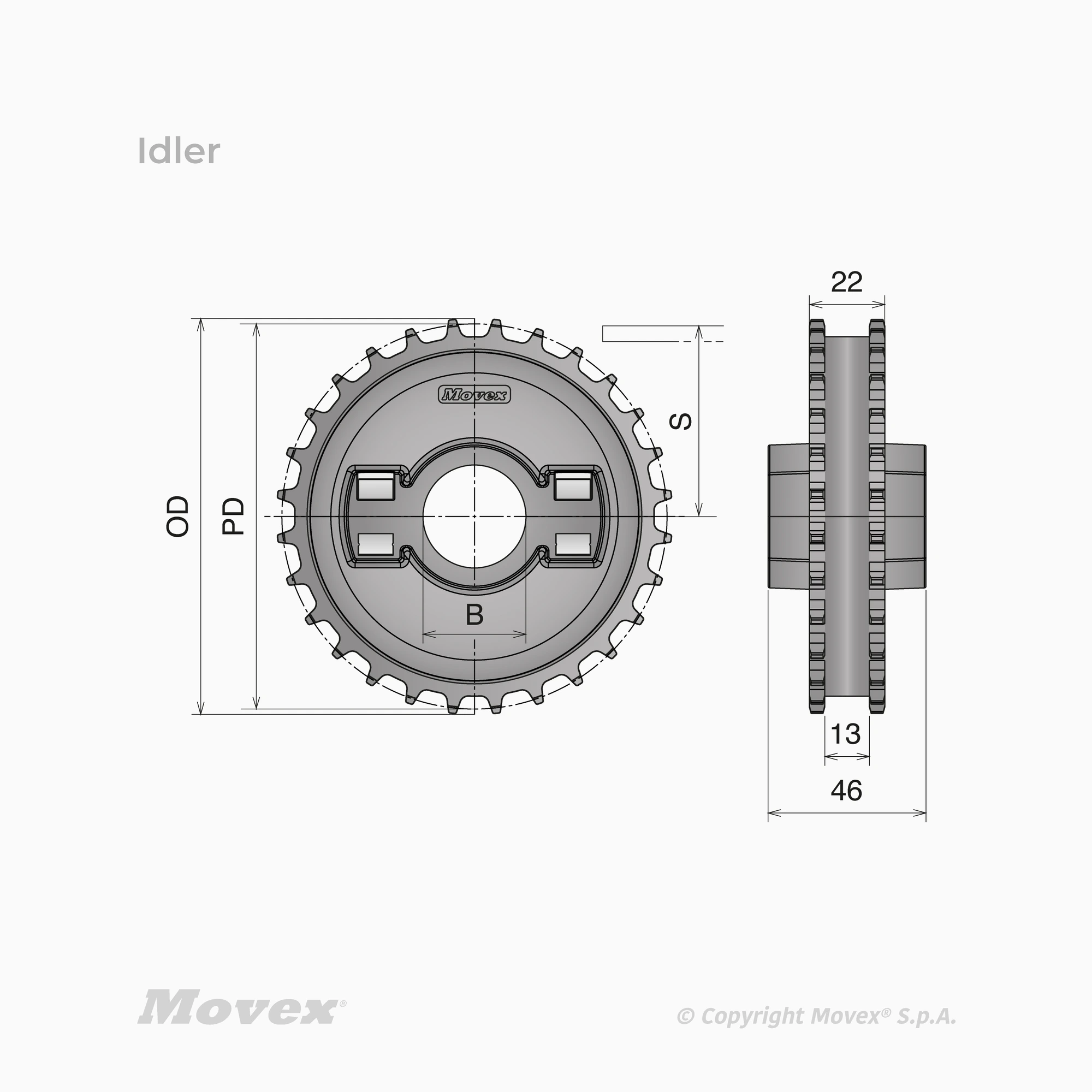

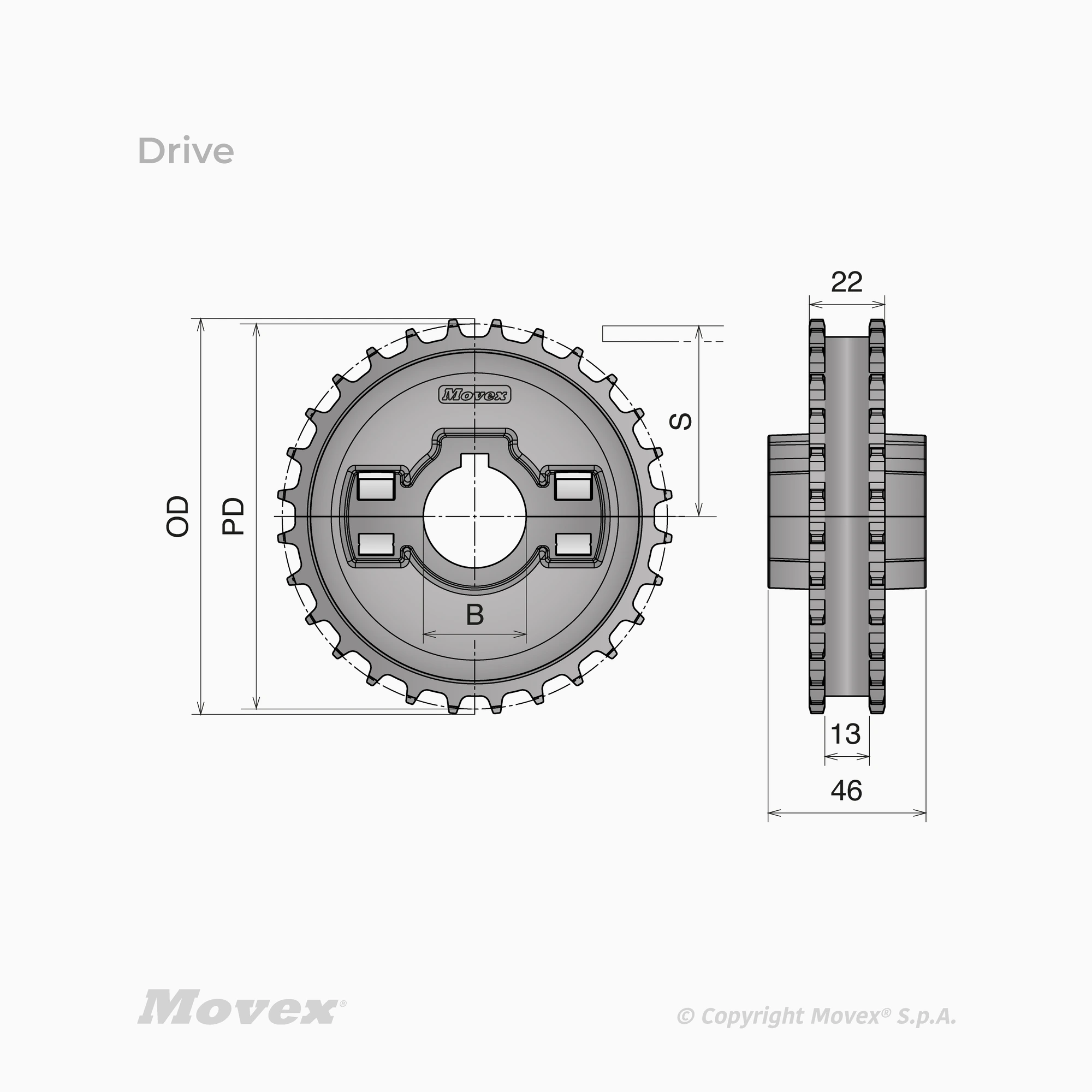

Звёздочка для модульной ленты Movex 520 split molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 520 split molded sprocket
Серия: 520
Шаг: 12.7 мм
Единица поставки: Штука
Исполнение: Ведущее; Холостое
Конструкция: Литьё
Число зубьев: 24; 28; 36; 38
Тип: Разъёмное
Делительный диаметр: 97.3 мм; 113.4 мм; 145.7 мм; 153.8 мм
Наружный диаметр: 99.3 мм; 115.4 мм; 147.7 мм; 155.8 мм
Размер S: 44.3 мм; 52.4 мм; 68.5 мм; 72.6 мм
Температура в сухой среде: -20÷120 °C
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide reinforced
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм
Упаковка: 4
Исполнение P150502: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150503: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150504: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150506: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150507: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150508: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150601: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150602: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150603: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150604: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150606: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150607: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150608: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150701: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150702: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150703: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150704: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150706: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150707: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150708: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150801: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150802: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150803: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150804: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150806: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P150807: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P150808: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P150551: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150552: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150553: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150554: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150651: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150652: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150653: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150654: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150751: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150752: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150753: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150754: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150851: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P150852: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P150853: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P150854: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P150501: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 25 мм
