Звёздочка для модульной ленты Movex 500 One-piece molded sprocket

Звёздочка для модульной ленты Movex 500 One-piece molded sprocket. В каталоге производителя 19 вариантов исполнения.

1 / 2

Описание товара

О продукте

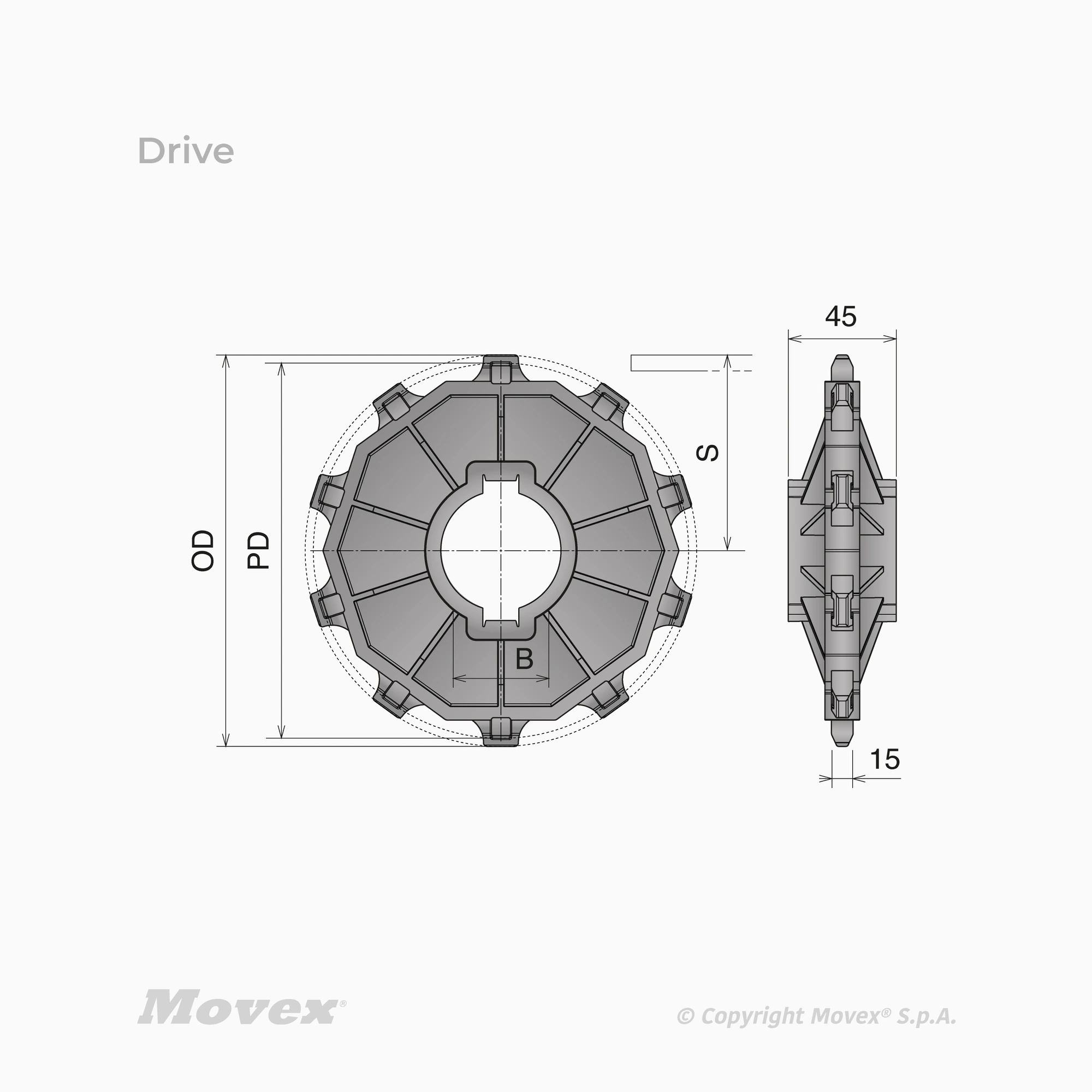

Звёздочка для модульной ленты Movex 500 One-piece molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 500 One-piece molded sprocket
Серия: 500
Шаг: 50.8 мм
Единица поставки: Штука
Исполнение: Ведущее
Тип: Цельное
Конструкция: Литьё
Число зубьев: 10; 12; 13; 16
Размер S: 74.2 мм; 90.1 мм; 98.1 мм; 122.3 мм
Делительный диаметр: 164.4 мм; 196.3 мм; 212.3 мм; 260.4 мм
Материал: POM
Наружный диаметр: 162.4 мм; 195 мм; 211.6 мм; 261 мм
Посадочное отверстие: ○ 50 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм; ☐ 65 x 65 мм; ○ 40 мм; ○ 65 мм; ○ 90 мм; ☐ 90 x 90 мм; ☐ 120 x 120 мм
Исполнение P155105: Число зубьев: 10; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Наружный диаметр: 162.4 мм; Посадочное отверстие: ○ 50 мм
Исполнение P155106: Число зубьев: 10; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Наружный диаметр: 162.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P155107: Число зубьев: 10; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Наружный диаметр: 162.4 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P155108: Число зубьев: 10; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Наружный диаметр: 162.4 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P155204: Число зубьев: 12; Делительный диаметр: 196.3 мм; Размер S: 90.1 мм; Наружный диаметр: 195 мм; Посадочное отверстие: ○ 40 мм
Исполнение P155206: Число зубьев: 12; Делительный диаметр: 196.3 мм; Размер S: 90.1 мм; Наружный диаметр: 195 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P155207: Число зубьев: 12; Делительный диаметр: 196.3 мм; Размер S: 90.1 мм; Наружный диаметр: 195 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P155208: Число зубьев: 12; Делительный диаметр: 196.3 мм; Размер S: 90.1 мм; Наружный диаметр: 195 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P155311: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ○ 65 мм
Исполнение P155310: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ○ 90 мм
Исполнение P155306: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P155307: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P155308: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P155309: Число зубьев: 13; Делительный диаметр: 212.3 мм; Размер S: 98.1 мм; Наружный диаметр: 211.6 мм; Посадочное отверстие: ☐ 90 x 90 мм
Исполнение P155910: Число зубьев: 16; Делительный диаметр: 260.4 мм; Размер S: 122.3 мм; Наружный диаметр: 261 мм; Посадочное отверстие: ○ 90 мм
Исполнение P155908: Число зубьев: 16; Делительный диаметр: 260.4 мм; Размер S: 122.3 мм; Наружный диаметр: 261 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P155909: Число зубьев: 16; Делительный диаметр: 260.4 мм; Размер S: 122.3 мм; Наружный диаметр: 261 мм; Посадочное отверстие: ☐ 90 x 90 мм
Исполнение P155912: Число зубьев: 16; Делительный диаметр: 260.4 мм; Размер S: 122.3 мм; Наружный диаметр: 261 мм; Посадочное отверстие: ☐ 120 x 120 мм
Исполнение P155104: Число зубьев: 10; Размер S: 74.2 мм; Делительный диаметр: 164.4 мм; Наружный диаметр: 162.4 мм; Посадочное отверстие: ○ 40 мм
