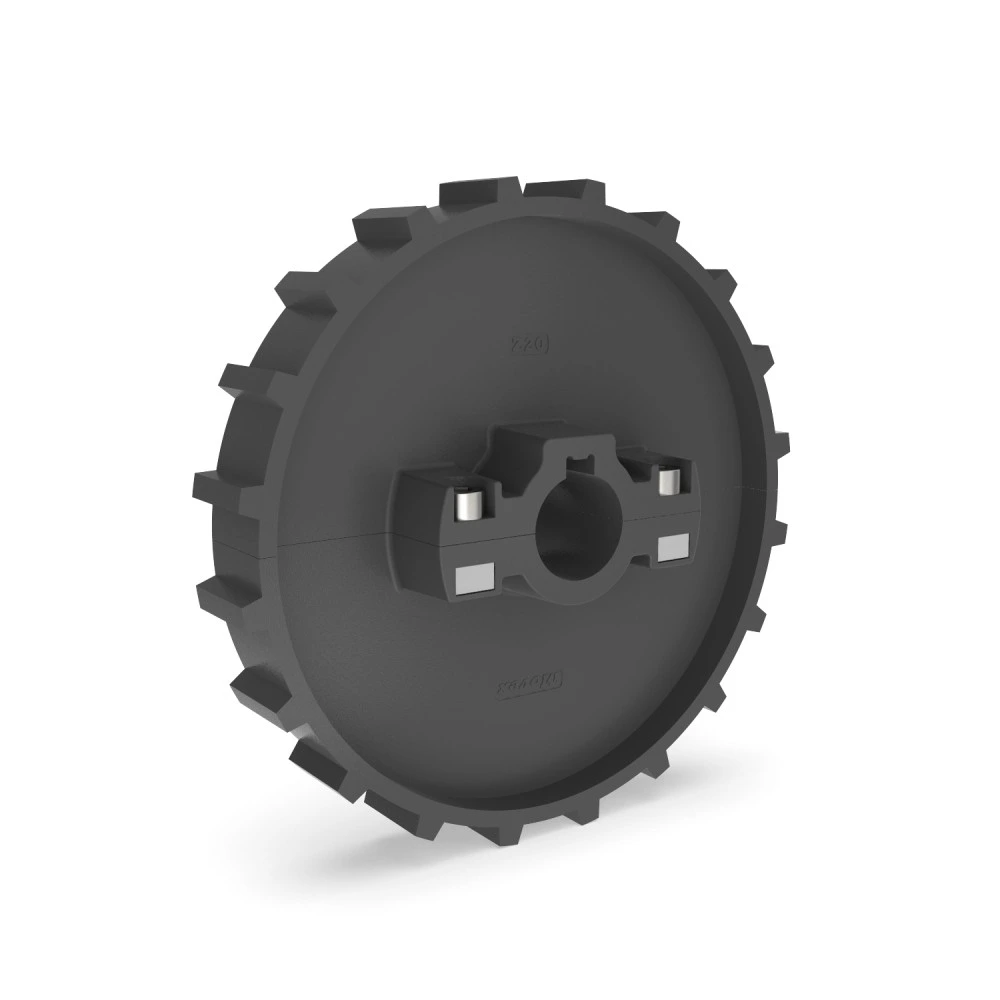

Звёздочка для модульной ленты Movex 550 split molded sprocket

Звёздочка для модульной ленты Movex 550 split molded sprocket. В каталоге производителя 44 вариантов исполнения.

1 / 3

Описание товара

О продукте

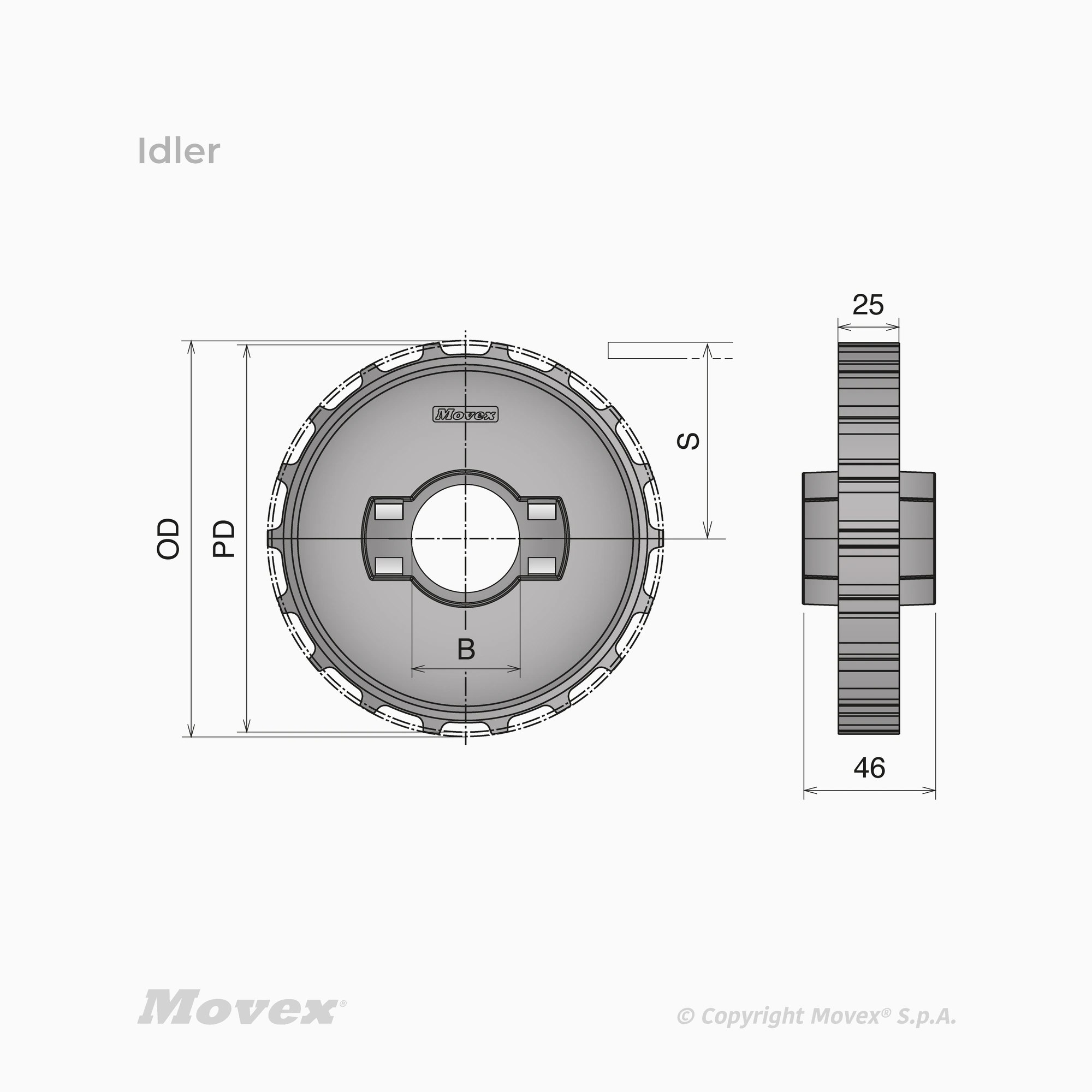

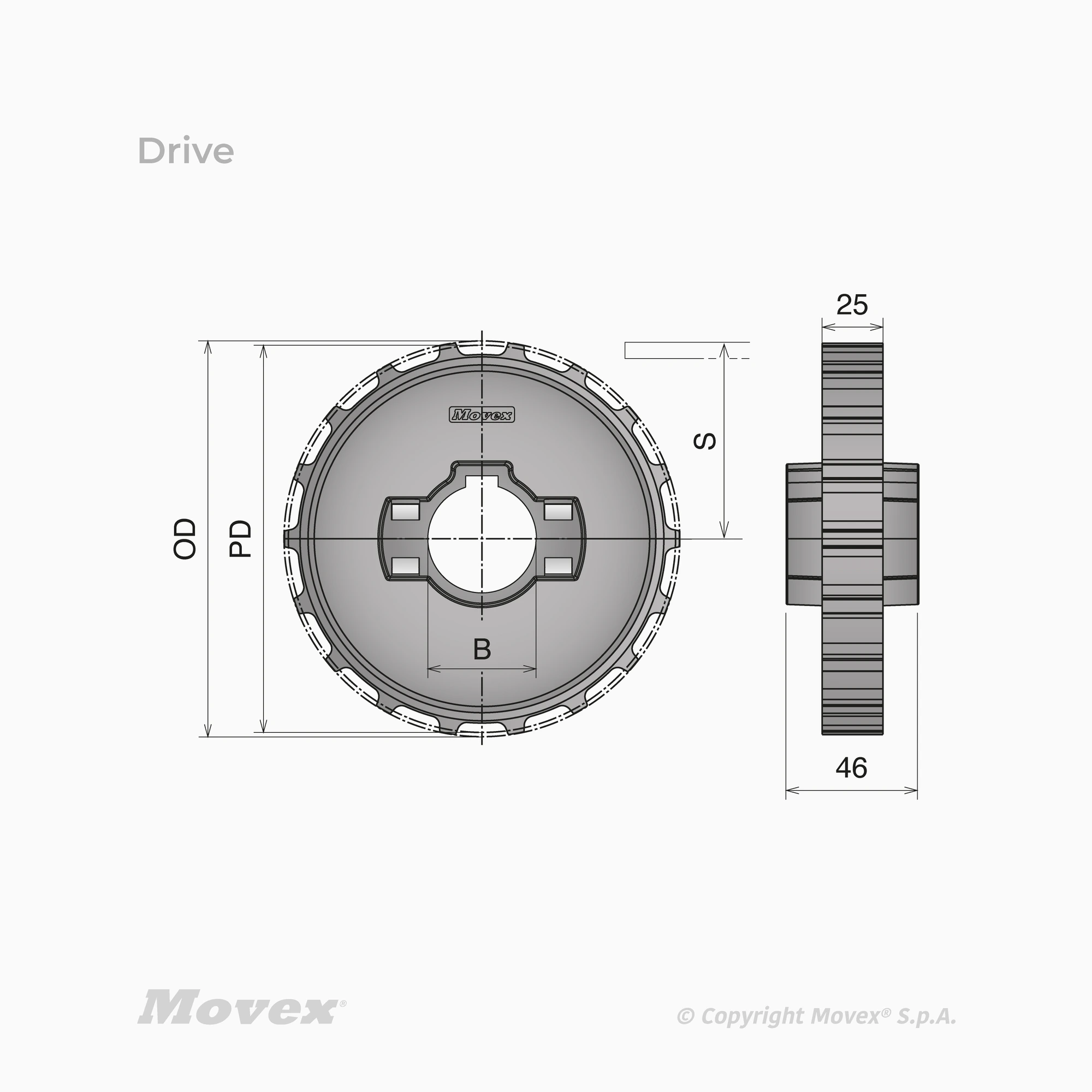

Звёздочка для модульной ленты Movex 550 split molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Делительный диаметр: 114.1 мм; 130.2 мм; 146.3 мм; 162.4 мм
Наружный диаметр: 114 мм; 130 мм; 146 мм; 162 мм
Размер S: 52.7 мм; 60.7 мм; 68.8 мм; 76.8 мм
Материал: PA - Polyamide reinforced
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм
Упаковка: 4
Производитель: Movex
Модель: 550 split molded sprocket
Серия: 550
Шаг: 25.4 мм
Единица поставки: Штука
Исполнение: Ведущее; Холостое
Конструкция: Литьё
Тип: Разъёмное
Температура в сухой среде: -20÷120 °C
Температура во влажной среде: -20÷120 °C
Число зубьев: 14; 16; 18; 20
Исполнение P152502: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152503: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152504: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152506: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P152507: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P152508: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P152601: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152602: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152603: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152604: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152606: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P152607: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P152608: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P152701: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152702: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152703: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152704: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152706: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P152707: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P152708: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P152801: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152802: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152803: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152804: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152806: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P152807: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P152808: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P152551: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152552: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152553: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152554: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152651: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152652: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152653: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152654: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152751: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152752: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152753: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152754: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152851: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P152852: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P152853: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P152854: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P152501: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 25 мм
