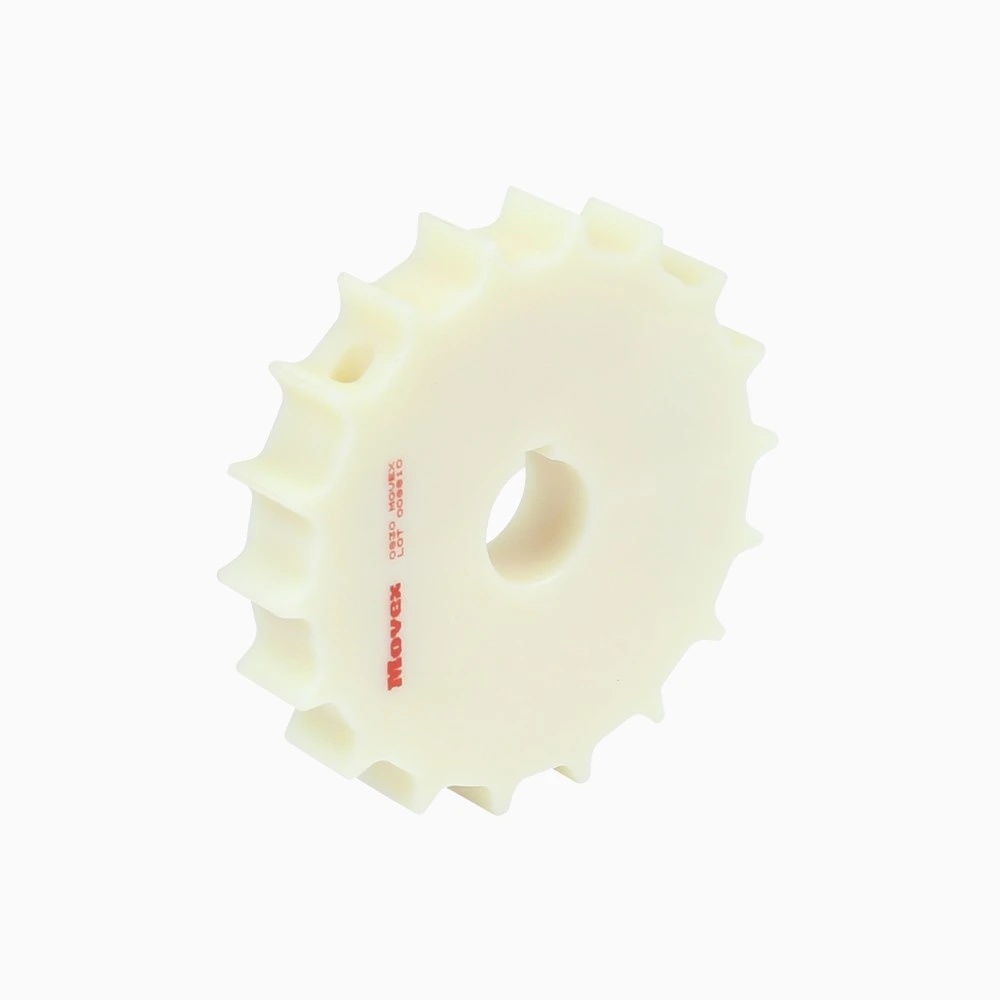

Звёздочка для модульной ленты Movex 551 machined sprocket

Звёздочка для модульной ленты Movex 551 machined sprocket. В каталоге производителя 72 вариантов исполнения.

1 / 3

Описание товара

О продукте

Звёздочка для модульной ленты Movex 551 machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 551 machined sprocket
Серия: 551
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное; Цельное
Температура во влажной среде: -20÷120 °C
Число зубьев: 11; 14; 16; 18; 20; 21

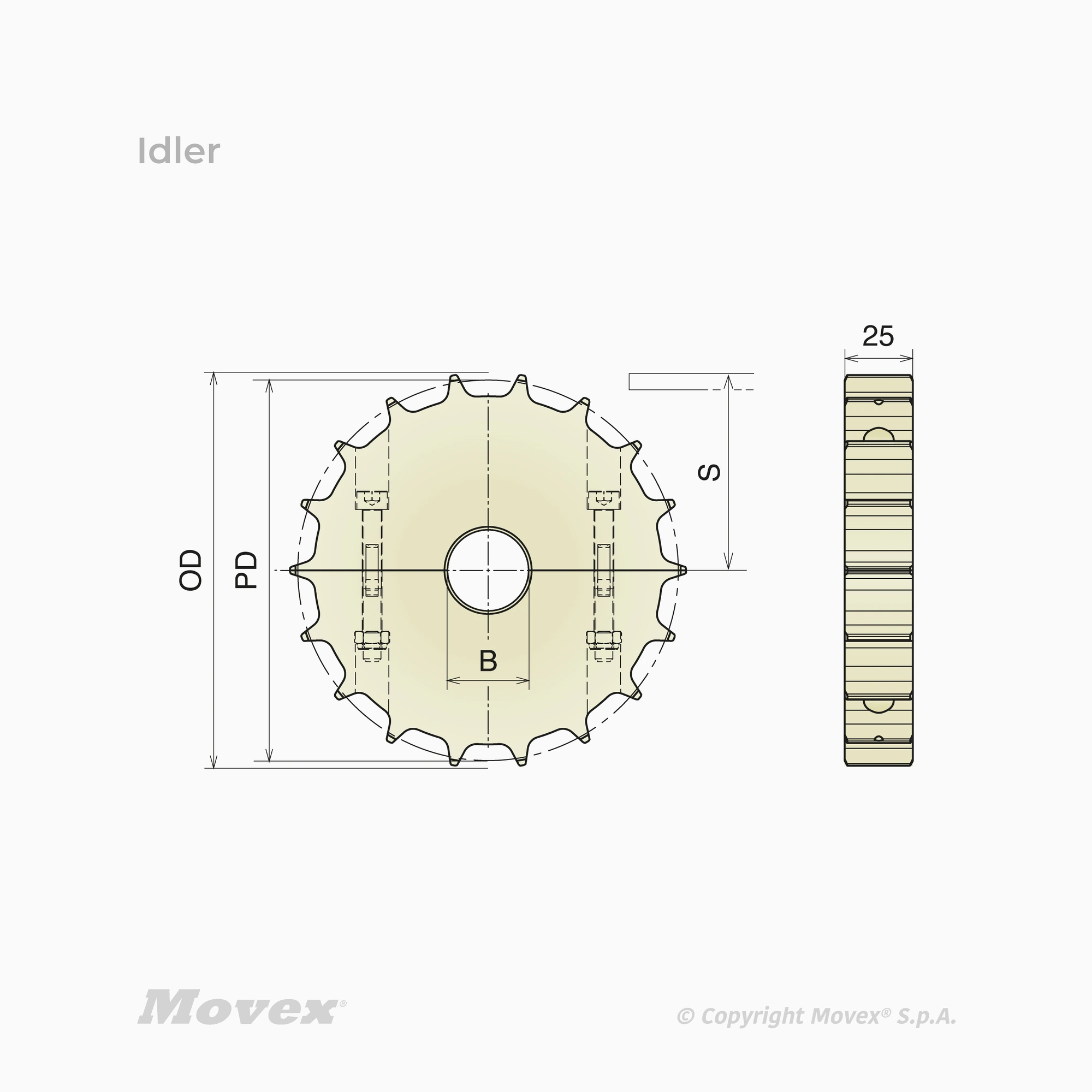

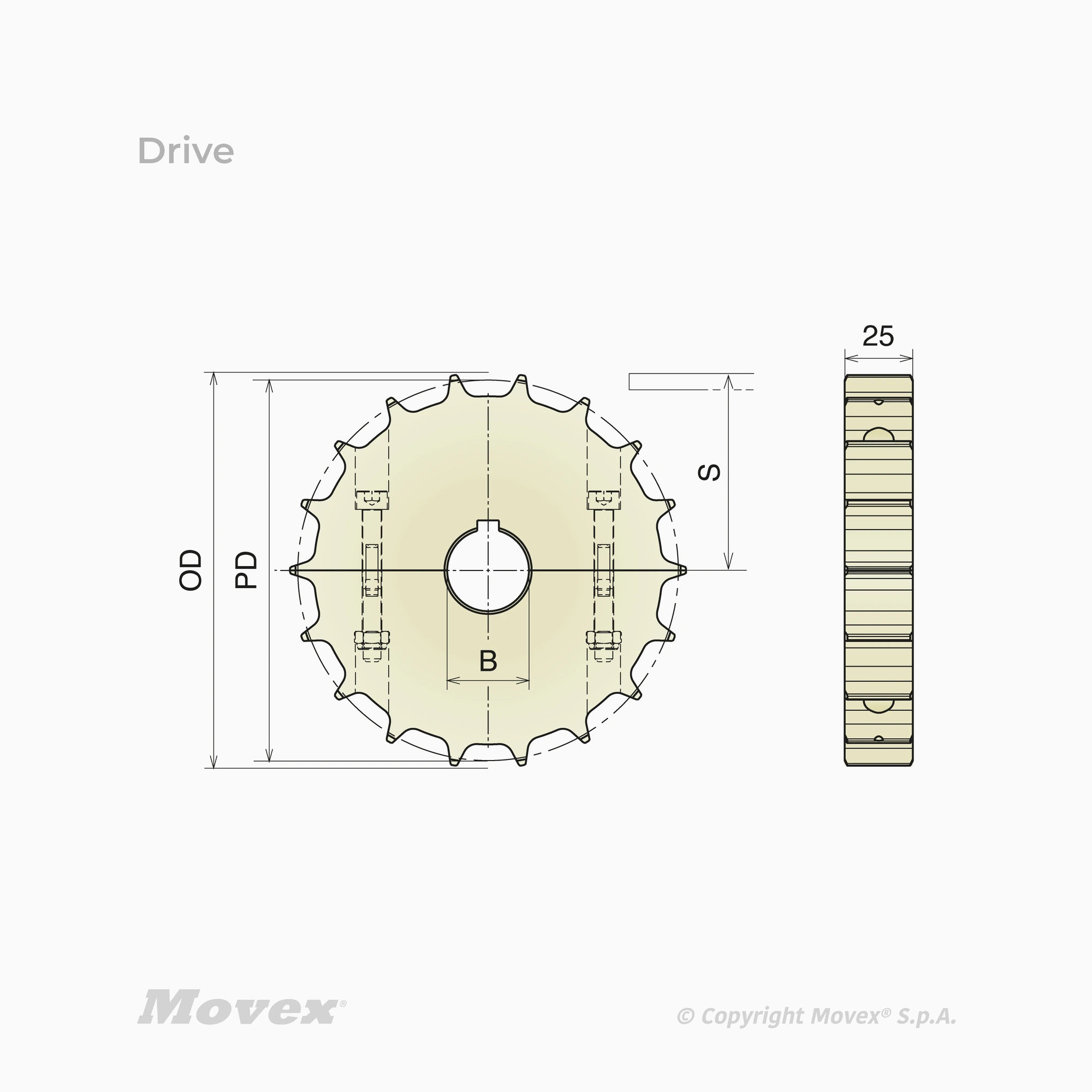

Делительный диаметр: 90.2 мм; 114.2 мм; 130.2 мм; 146.3 мм; 162.4 мм; 170.4 мм
Наружный диаметр: 92 мм; 113.5 мм; 129 мм; 145.3 мм; 161.7 мм; 169.7 мм
Размер S: 39.7 мм; 50.7 мм; 58.7 мм; 66.7 мм; 74.8 мм; 78.9 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P153902: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153903E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153904E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153906: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153907: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153908E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153101: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153102: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153103: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153104: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153106: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153107: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153108: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153201: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153202: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153203: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153204: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153206: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153207: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153208: Число зубьев: 16; Исполнение: Ведущее; Тип: Разъёмное; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153301: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153302: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153303: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153304: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153306: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153307: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153308: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153401: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153402: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153403: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153404: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153406: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153407: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153408: Исполнение: Ведущее; Число зубьев: 20; Тип: Разъёмное; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P163401: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163402: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163403: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163404: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163406: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P163407: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P163408: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153950: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P153951: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153952: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153953E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153954E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153150: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P153151: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153152: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153153: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153154: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153250: Число зубьев: 16; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P153251: Число зубьев: 16; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153252: Число зубьев: 16; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153253: Число зубьев: 16; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153254: Число зубьев: 16; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153350: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P153351: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153352: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153353: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153354: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153450: Число зубьев: 20; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P153451: Число зубьев: 20; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153452: Число зубьев: 20; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153453: Число зубьев: 20; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153454: Число зубьев: 20; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163450: Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 18 мм
Исполнение P163451: Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163452: Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163453: Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163454: Тип: Разъёмное; Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 169.7 мм; Размер S: 78.9 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153901: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 11; Делительный диаметр: 90.2 мм; Наружный диаметр: 92 мм; Размер S: 39.7 мм; Посадочное отверстие: ○ 25 мм
