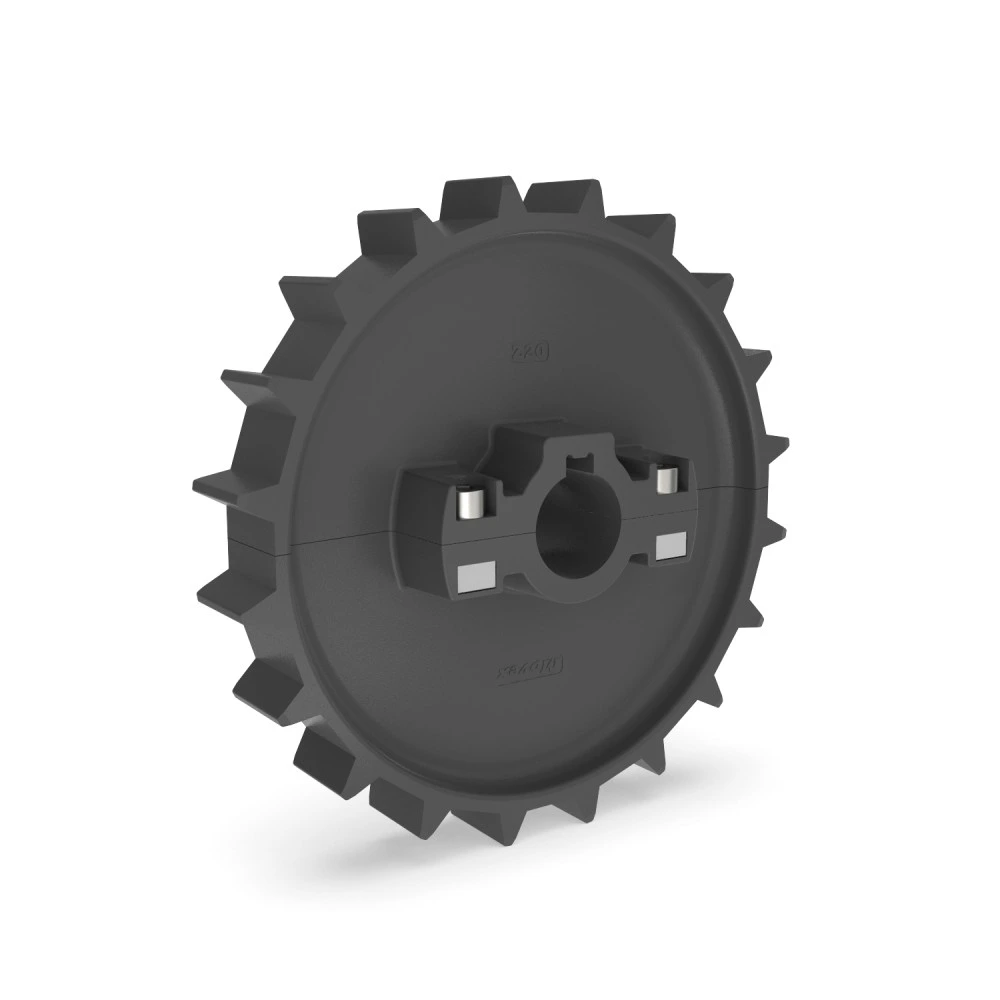

Звёздочка для модульной ленты Movex 551 molded sprocket

Звёздочка для модульной ленты Movex 551 molded sprocket. В каталоге производителя 44 вариантов исполнения.

1 / 3

Описание товара

О продукте

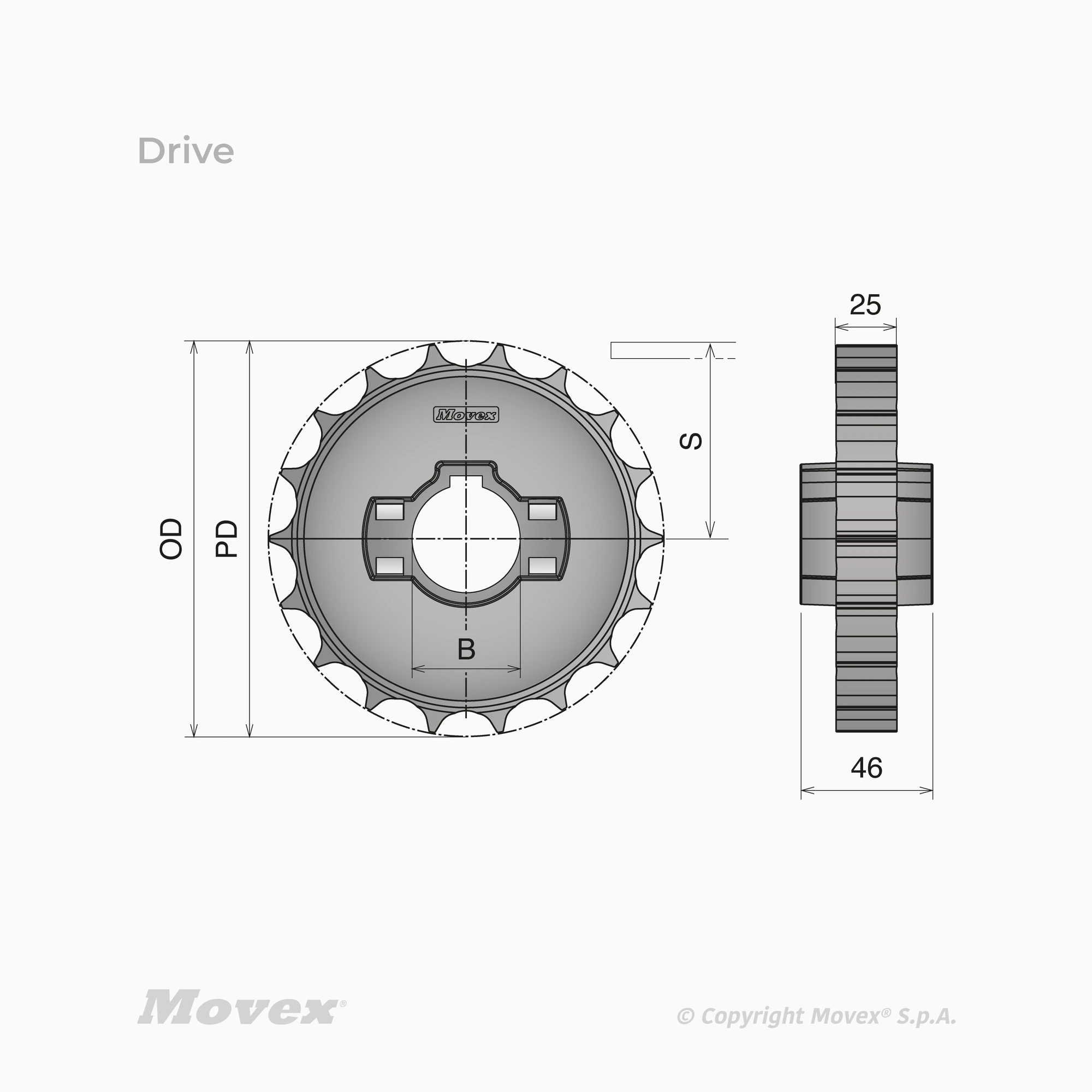

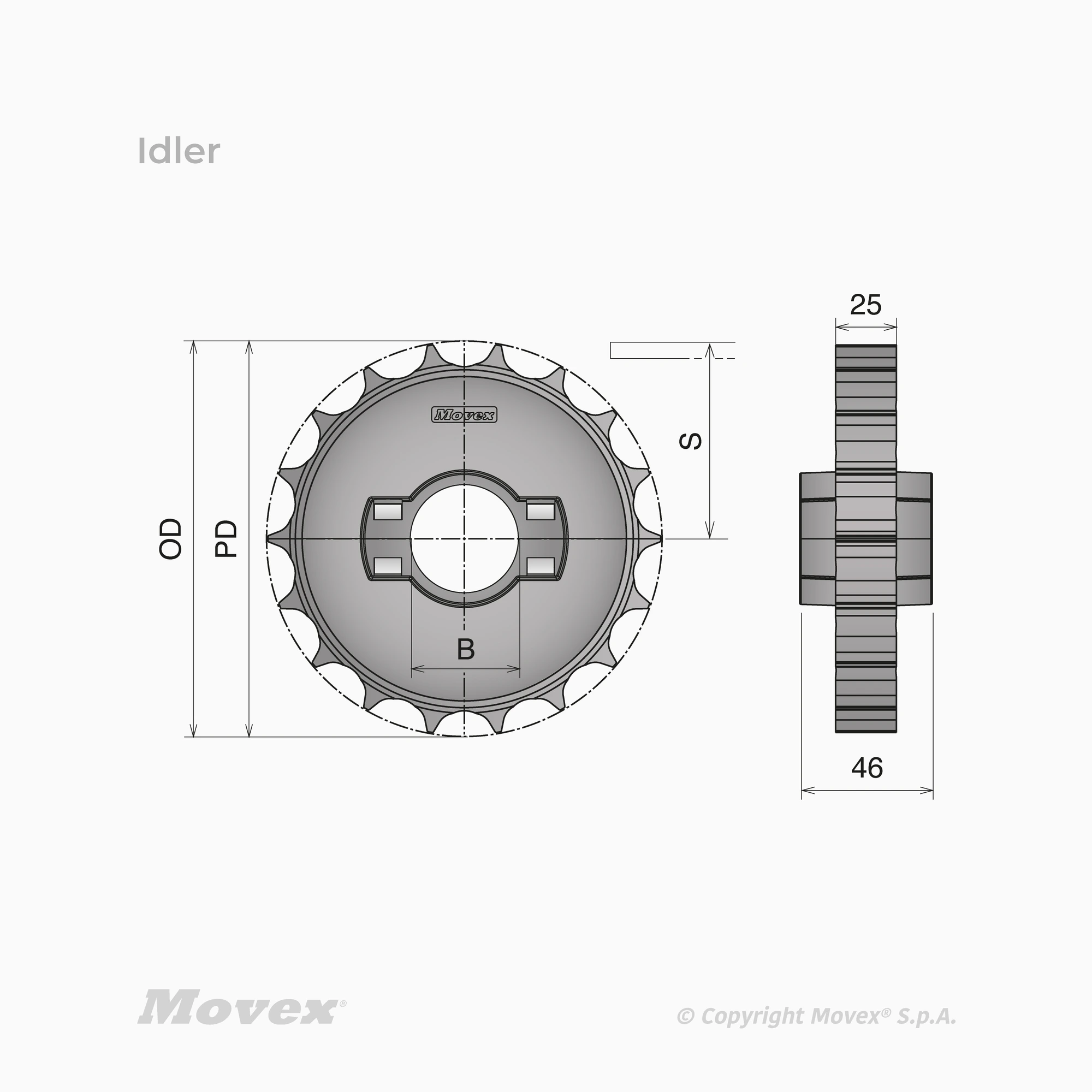

Звёздочка для модульной ленты Movex 551 molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 551 molded sprocket
Серия: 551
Шаг: 25.4 мм
Единица поставки: Штука
Исполнение: Ведущее; Холостое
Конструкция: Литьё
Тип: Разъёмное
Температура в сухой среде: -20÷120 °C
Температура во влажной среде: -20÷120 °C
Число зубьев: 14; 16; 18; 20
Делительный диаметр: 114.2 мм; 130.2 мм; 146.3 мм; 162.4 мм
Наружный диаметр: 113.5 мм; 129 мм; 145.3 мм; 161.7 мм
Размер S: 50.7 мм; 58.7 мм; 66.7 мм; 74.8 мм
Материал: PA - Polyamide reinforced
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм
Упаковка: 4
Исполнение P153502: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153503: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153504: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153506: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153507: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153508: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153601: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153602: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153603: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153604: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153606: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153607: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153608: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153701: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153702: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153703: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153704: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153706: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153707: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153708: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153801: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153802: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153803: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153804: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153806: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P153807: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P153808: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P153551: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153552: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153553: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153554: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153651: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153652: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153653: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153654: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153751: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153752: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153753: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153754: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 145.3 мм; Размер S: 66.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153851: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P153852: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P153853: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P153854: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 161.7 мм; Размер S: 74.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P153501: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.2 мм; Наружный диаметр: 113.5 мм; Размер S: 50.7 мм; Посадочное отверстие: ○ 25 мм
