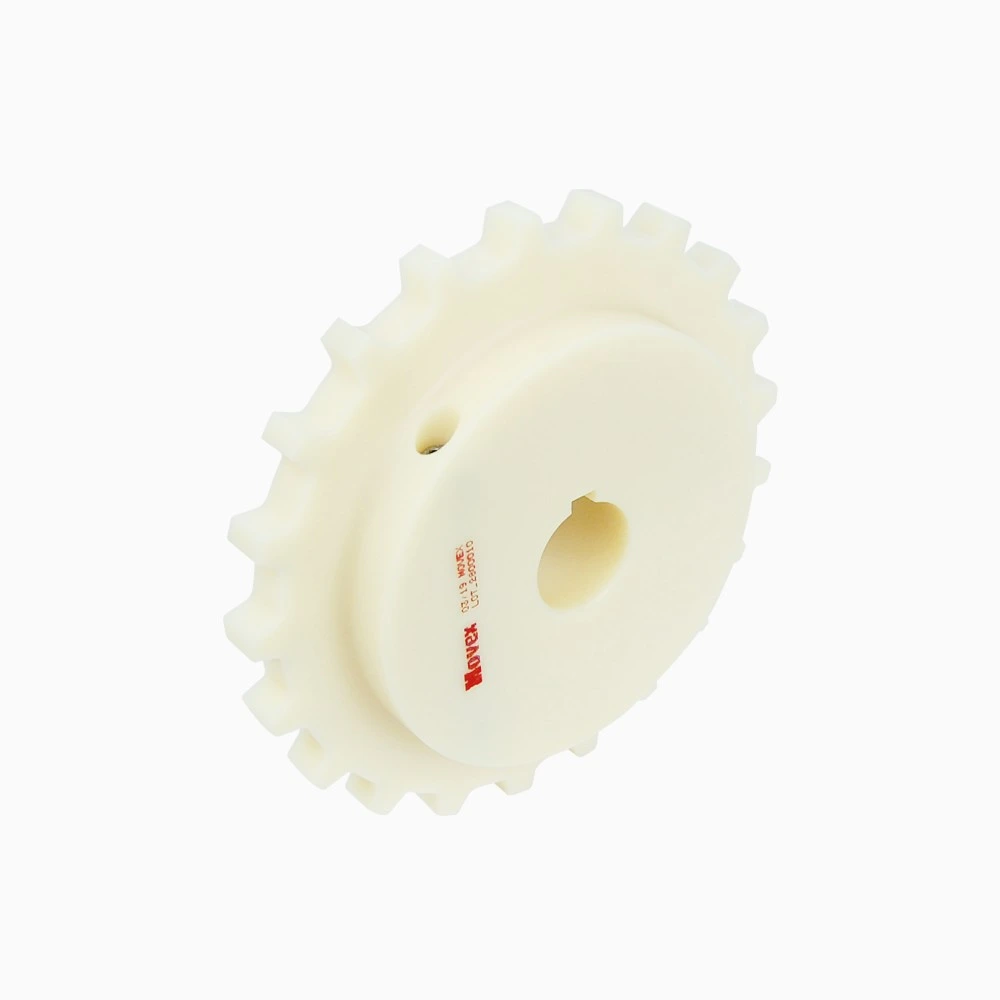

Звёздочка для модульной ленты Movex 552 split machined sprocket

Звёздочка для модульной ленты Movex 552 split machined sprocket. В каталоге производителя 48 вариантов исполнения.

1 / 3

Описание товара

О продукте

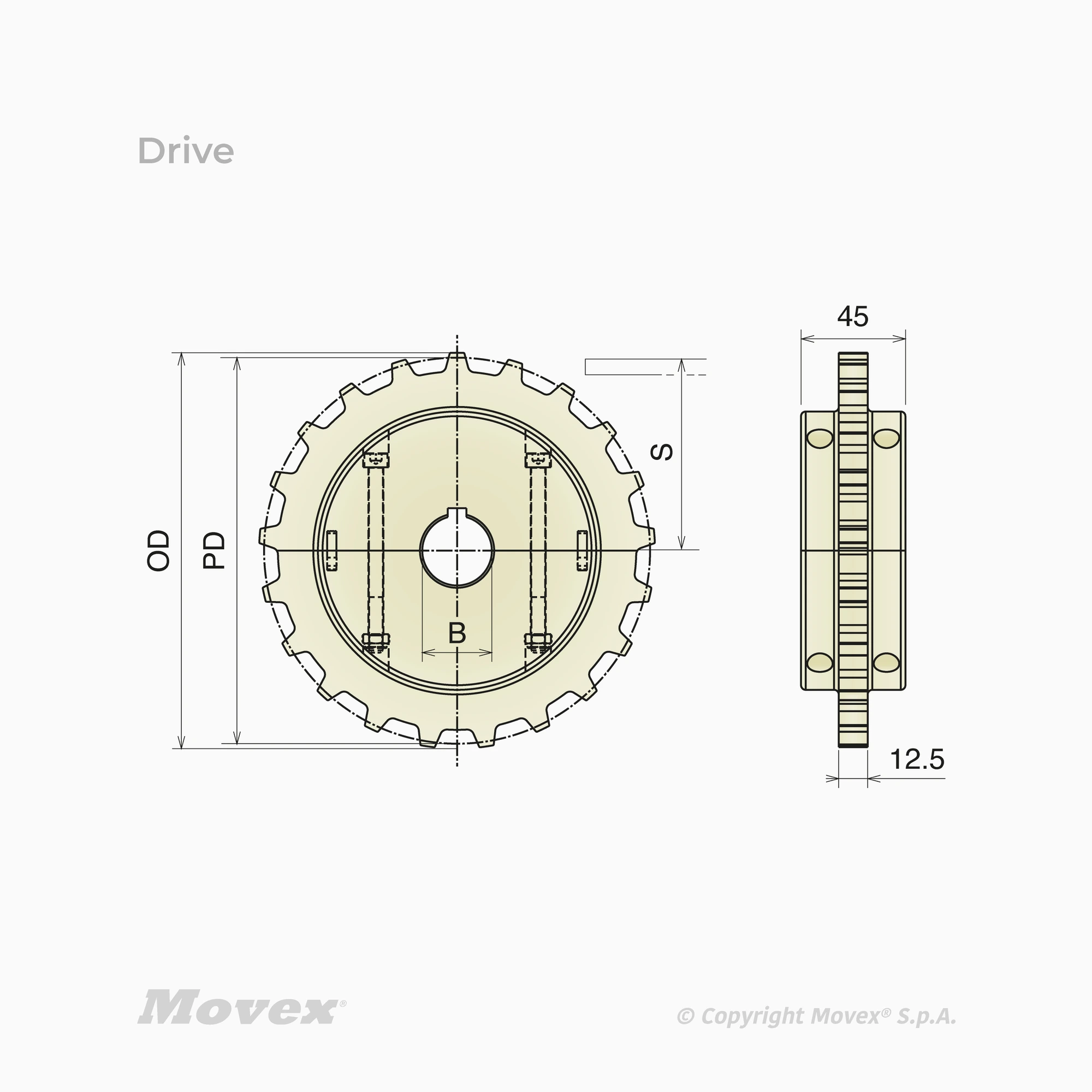

Звёздочка для модульной ленты Movex 552 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 552 split machined sprocket
Серия: 552
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Число зубьев: 16; 18; 21; 25
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 130.2 мм; 146.3 мм; 170.4 мм; 202.7 мм
Наружный диаметр: 129 мм; 146.9 мм; 170.7 мм; 204.2 мм; 130.6 мм
Размер S: 58.7 мм; 66.8 мм; 78.8 мм; 95 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P161102: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161103: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161104: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161106: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P161107: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P161108: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P161201: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161202: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161203: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161204: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161206: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P161207: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P161208: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P161301: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161302: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161303: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161304: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161306: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P161307: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P161308: Исполнение: Ведущее; Число зубьев: 21; Делительный диаметр: 170.4 мм; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P161401: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161402: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161403: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161404: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161406: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P161407: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P161408: Исполнение: Ведущее; Число зубьев: 25; Делительный диаметр: 202.7 мм; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P161150: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 58.7 мм; Наружный диаметр: 130.6 мм; Посадочное отверстие: ○ 18 мм
Исполнение P161151: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 58.7 мм; Наружный диаметр: 130.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161152: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 58.7 мм; Наружный диаметр: 130.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161153: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 58.7 мм; Наружный диаметр: 130.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161154: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 58.7 мм; Наружный диаметр: 130.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161250: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P161251: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161252: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161253: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161254: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146.9 мм; Размер S: 66.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161350: Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P161351: Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161352: Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161353: Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161354: Число зубьев: 21; Делительный диаметр: 170.4 мм; Исполнение: Холостое; Наружный диаметр: 170.7 мм; Размер S: 78.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161450: Число зубьев: 25; Делительный диаметр: 202.7 мм; Исполнение: Холостое; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 18 мм
Исполнение P161451: Число зубьев: 25; Делительный диаметр: 202.7 мм; Исполнение: Холостое; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 25 мм
Исполнение P161452: Число зубьев: 25; Делительный диаметр: 202.7 мм; Исполнение: Холостое; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 30 мм
Исполнение P161453: Число зубьев: 25; Делительный диаметр: 202.7 мм; Исполнение: Холостое; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 35 мм
Исполнение P161454: Число зубьев: 25; Делительный диаметр: 202.7 мм; Исполнение: Холостое; Наружный диаметр: 204.2 мм; Размер S: 95 мм; Посадочное отверстие: ○ 40 мм
Исполнение P161101: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 129 мм; Размер S: 58.7 мм; Посадочное отверстие: ○ 25 мм
