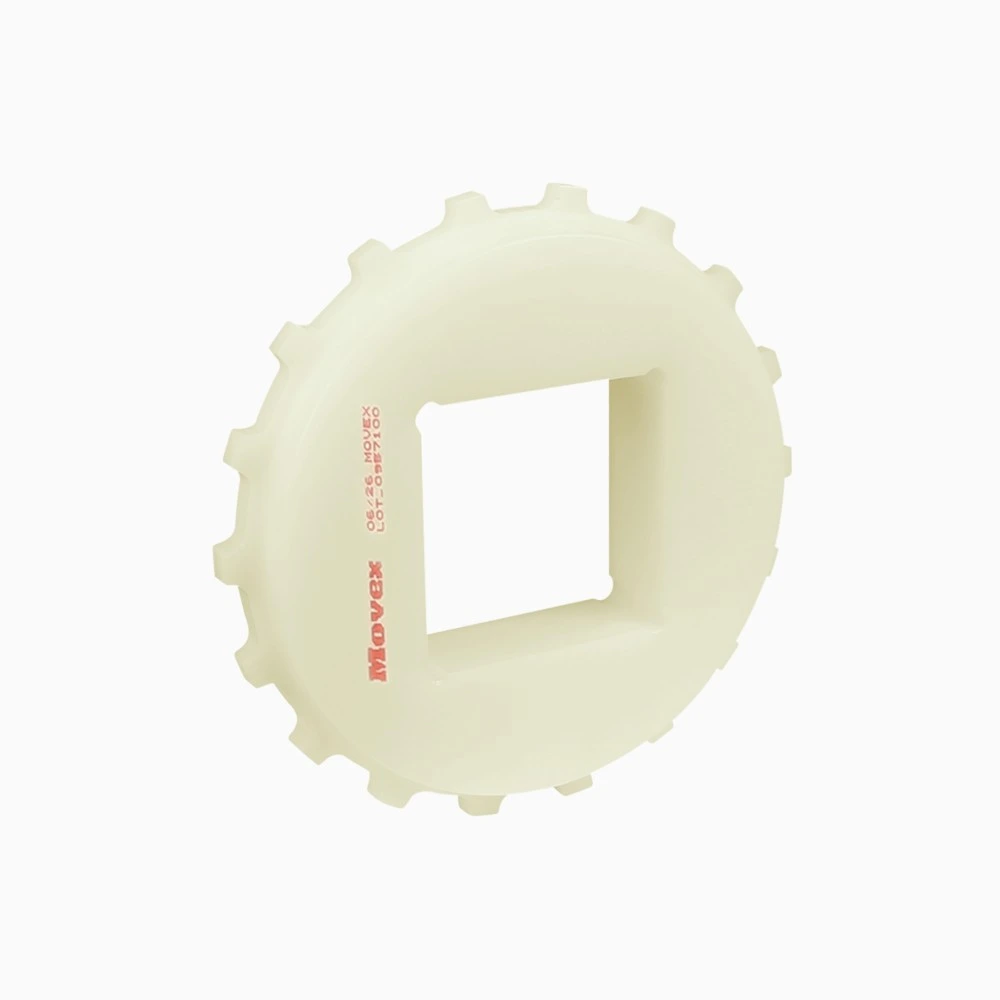

Звёздочка для модульной ленты Movex 553 split machined sprocket

Звёздочка для модульной ленты Movex 553 split machined sprocket. В каталоге производителя 9 вариантов исполнения.

1 / 2

Описание товара

О продукте

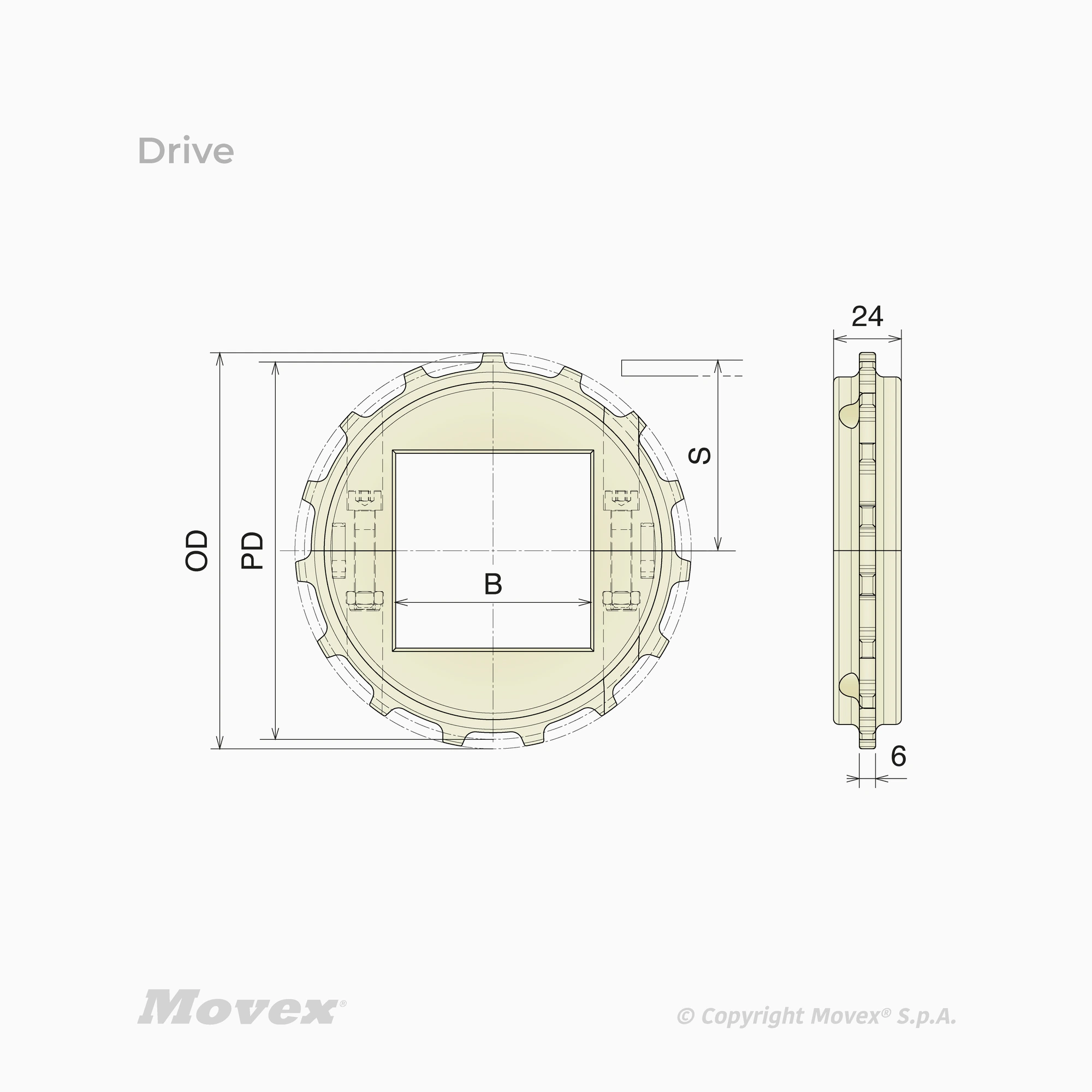

Звёздочка для модульной ленты Movex 553 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 553 split machined sprocket
Серия: 553
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 15; 18; 12
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 122.2 мм; 146.3 мм; 98.1 мм
Наружный диаметр: 121.9 мм; 146 мм; 97.6 мм
Размер S: 56.5 мм; 68.5 мм; 44.5 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ☐ 40 x 40 мм; ☐ 60 x 60 мм; ☐ 65 x 65 мм; ○ 25 мм; ○ 30 мм; ○ 40 мм
Упаковка: 4
Исполнение P166208: Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 121.9 мм; Размер S: 56.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P166210: Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 121.9 мм; Размер S: 56.5 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P166308: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P166310: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P166311: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ☐ 65 x 65 мм
Исполнение P166301: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ○ 25 мм
Исполнение P166302: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ○ 30 мм
Исполнение P166304: Число зубьев: 18; Делительный диаметр: 146.3 мм; Размер S: 68.5 мм; Наружный диаметр: 146 мм; Посадочное отверстие: ○ 40 мм
Исполнение P166108: Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 97.6 мм; Размер S: 44.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
