Звёздочка для модульной ленты Movex 556 machined sprocket

Звёздочка для модульной ленты Movex 556 machined sprocket. В каталоге производителя 48 вариантов исполнения.

1 / 3

Описание товара

О продукте

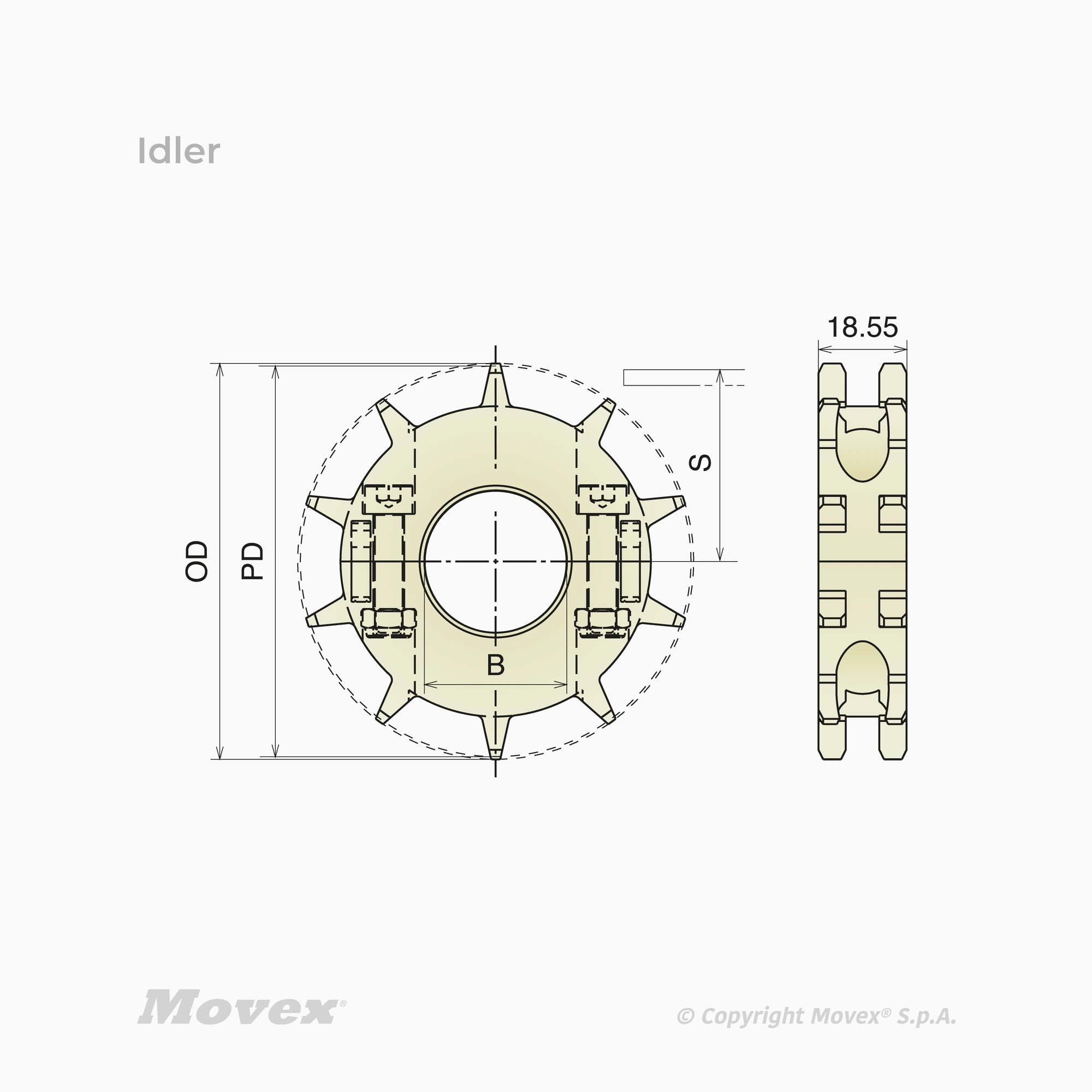

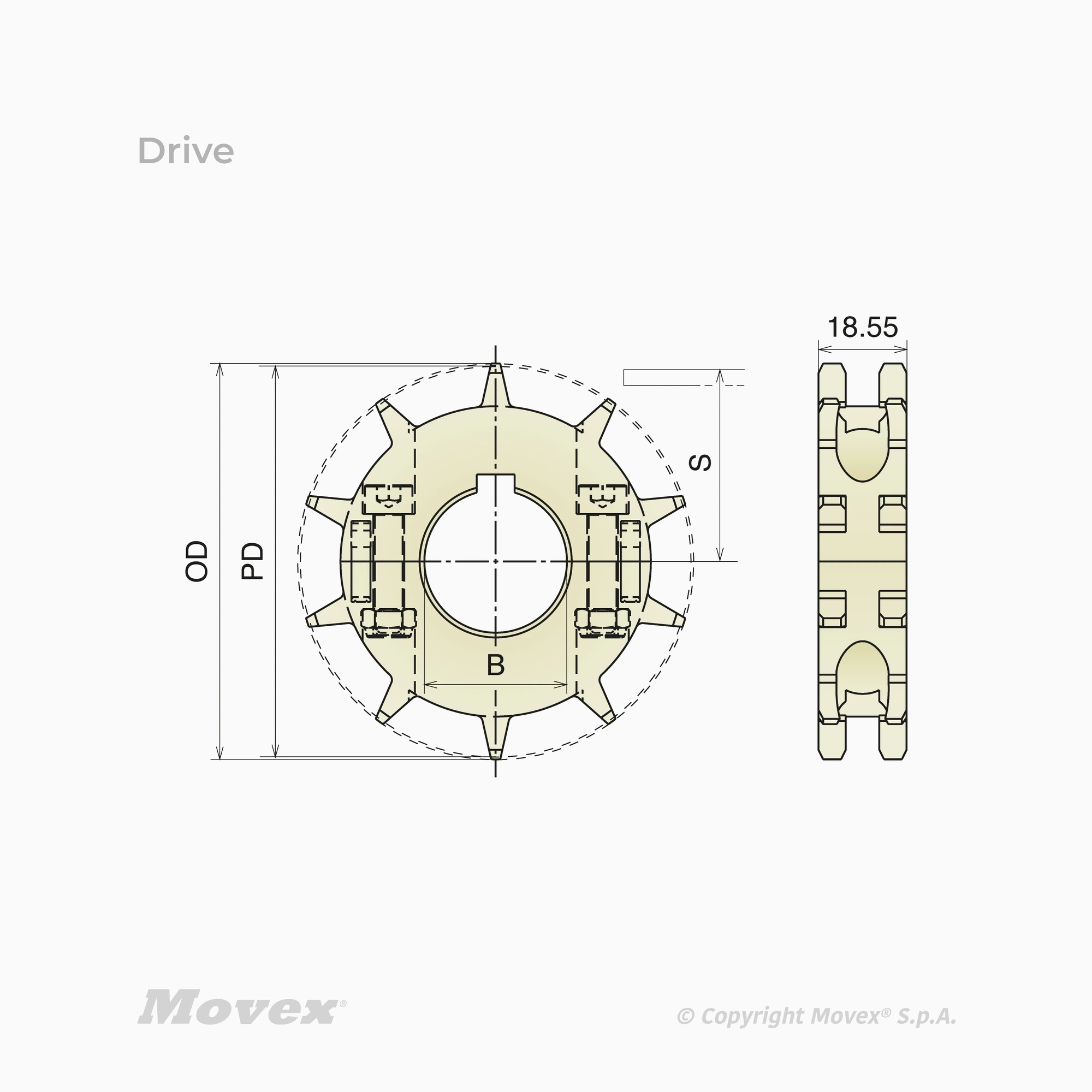

Звёздочка для модульной ленты Movex 556 machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Производитель: Movex
Модель: 556 machined sprocket
Серия: 556
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное; Цельное
Температура во влажной среде: -20÷120 °C
Число зубьев: 10; 12; 15; 18
Делительный диаметр: 82.2 мм; 98.1 мм; 122.2 мм; 146.3 мм
Наружный диаметр: 83.3 мм; 100 мм; 124.3 мм; 147.8 мм
Размер S: 33 мм; 41 мм; 53 мм; 65 мм
Исполнение P162002: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162003E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162004E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162006: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P162007: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P162008E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P162101: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162102: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162103: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162104: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162106: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P162107: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P162108E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P162201: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162202: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162203: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162204: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162206: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P162207: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P162208: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P162301: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162302: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162303: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162304: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162306: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P162307: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P162308: Исполнение: Ведущее; Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P162050: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 18 мм
Исполнение P162051: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162052: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162053E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162054E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162150: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 18 мм
Исполнение P162151: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162152: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162153: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162154: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 100 мм; Размер S: 41 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162250: Тип: Разъёмное; Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 18 мм
Исполнение P162251: Тип: Разъёмное; Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162252: Тип: Разъёмное; Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162253: Тип: Разъёмное; Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162254: Тип: Разъёмное; Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.3 мм; Размер S: 53 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162350: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 18 мм
Исполнение P162351: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 25 мм
Исполнение P162352: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 30 мм
Исполнение P162353: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 35 мм
Исполнение P162354: Число зубьев: 18; Тип: Разъёмное; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 147.8 мм; Размер S: 65 мм; Посадочное отверстие: ○ 40 мм
Исполнение P162001: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 10; Делительный диаметр: 82.2 мм; Наружный диаметр: 83.3 мм; Размер S: 33 мм; Посадочное отверстие: ○ 25 мм
