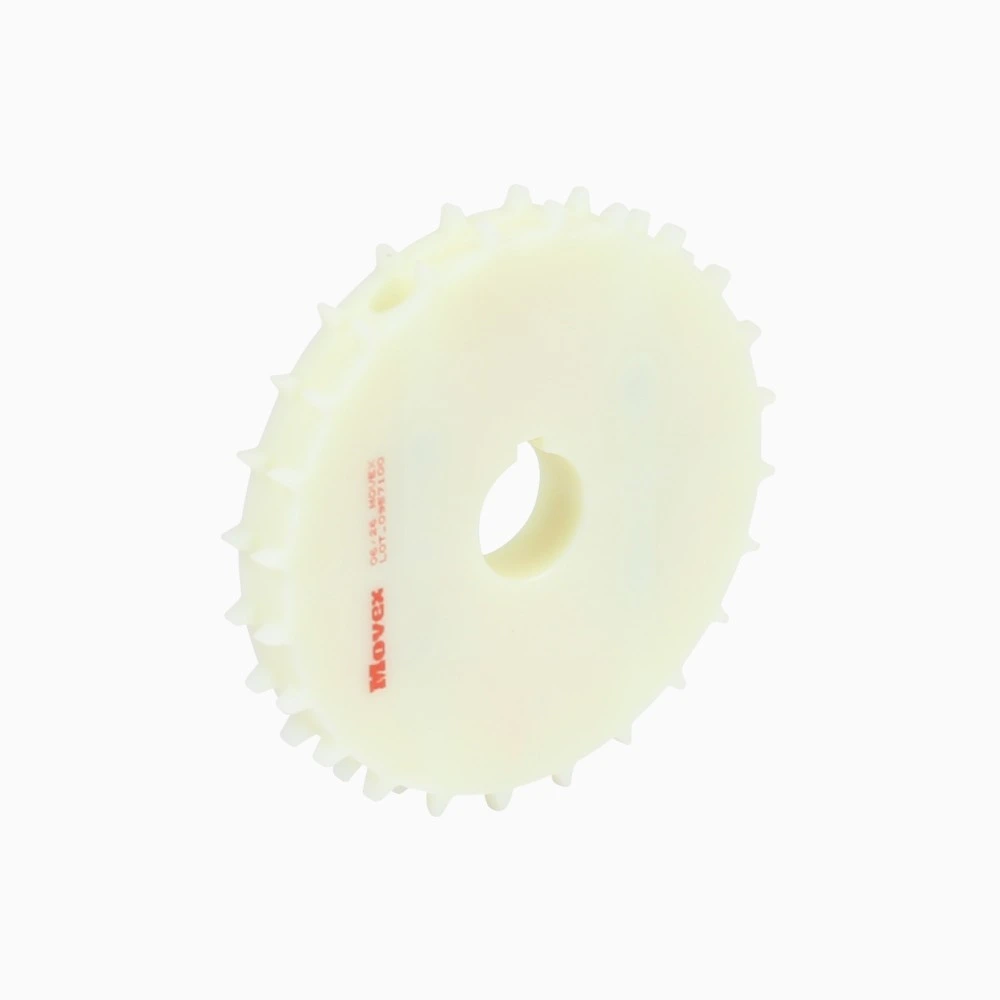

Звёздочка для модульной ленты Movex 590 split machined sprocket

Звёздочка для модульной ленты Movex 590 split machined sprocket. В каталоге производителя 48 вариантов исполнения.

1 / 3

Описание товара

О продукте

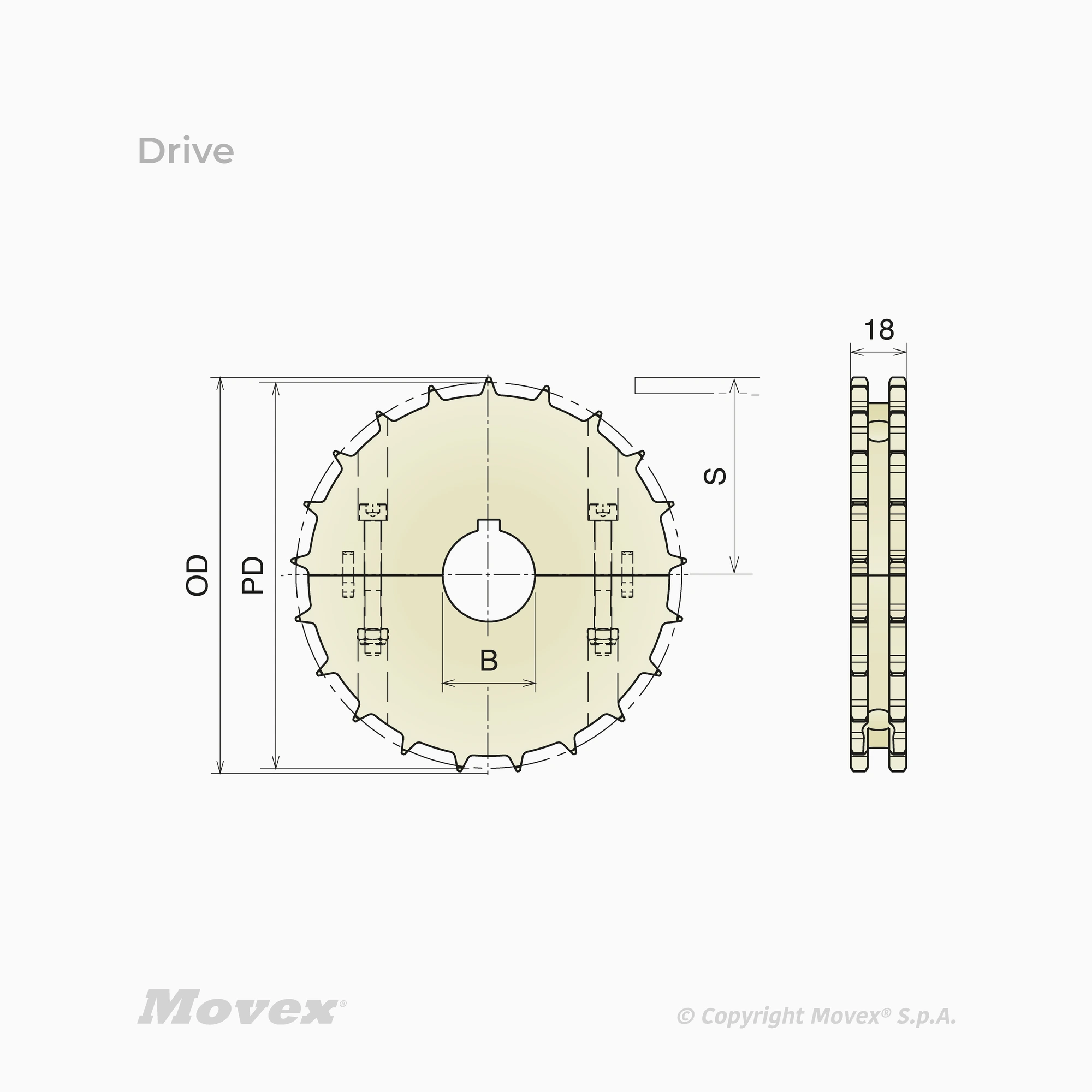

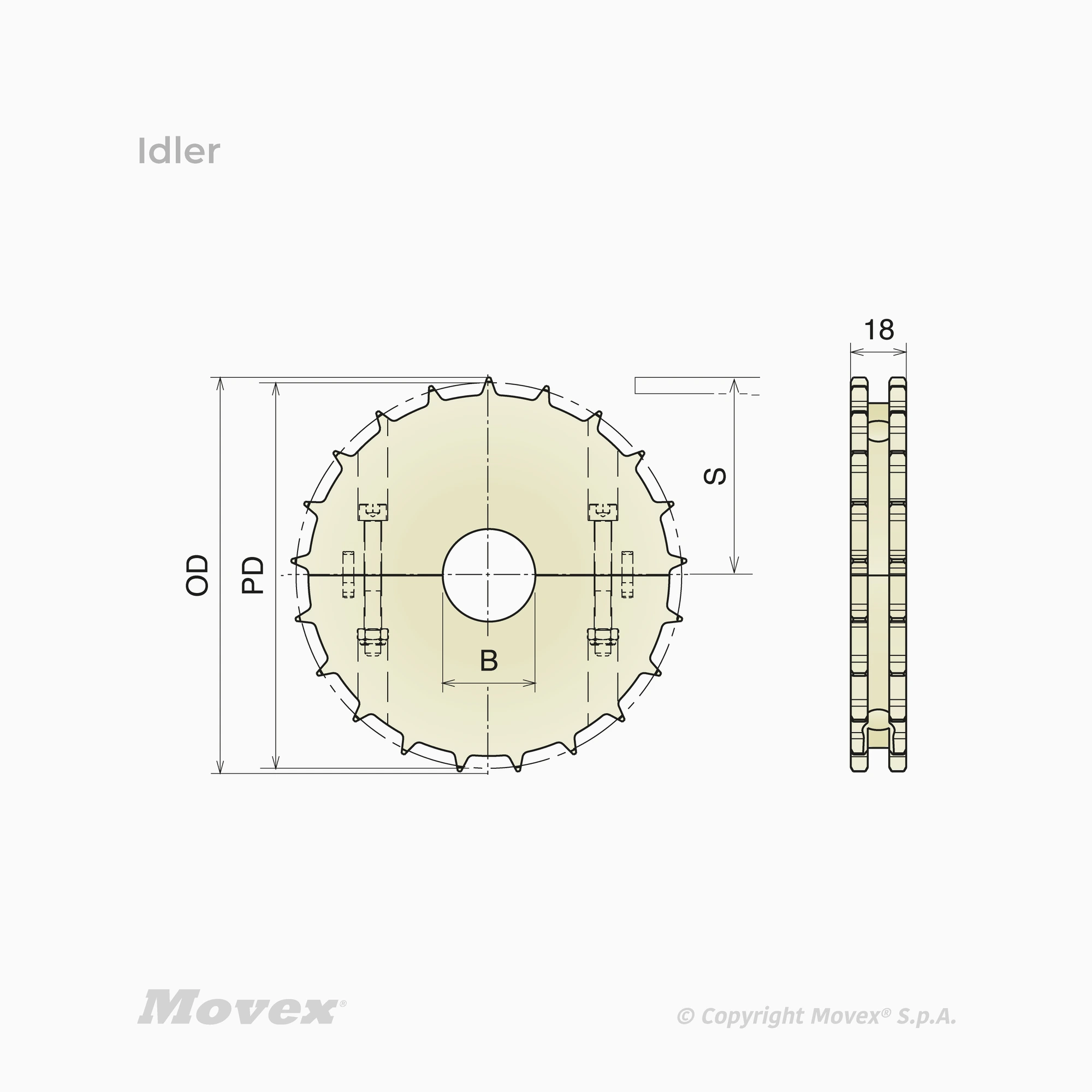

Звёздочка для модульной ленты Movex 590 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков
Blueline

Параметры

Технические характеристики

Производитель: Movex
Модель: 590 split machined sprocket
Серия: 590
Шаг: 19.5 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 17; 21; 24; 25
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Делительный диаметр: 103.7 мм; 127.8 мм; 145.9 мм; 152 мм
Наружный диаметр: 104.6 мм; 128.7 мм; 145.6 мм; 151.7 мм
Размер S: 47.5 мм; 59.5 мм; 68.6 мм; 71.6 мм
Исполнение P151102: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151103: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151104: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151106: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ☐ 25 x 25 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151107: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ☐ 30 x 30 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151108: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ☐ 40 x 40 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151201: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151202: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151203: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151204: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151206: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ☐ 25 x 25 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151207: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ☐ 30 x 30 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151208: Исполнение: Ведущее; Число зубьев: 21; Наружный диаметр: 128.7 мм; Посадочное отверстие: ☐ 40 x 40 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151301: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 145.9 мм
Исполнение P151302: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 145.9 мм
Исполнение P151303: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 145.9 мм
Исполнение P151304: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 145.9 мм
Исполнение P151306: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ☐ 25 x 25 мм; Делительный диаметр: 145.9 мм
Исполнение P151307: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ☐ 30 x 30 мм; Делительный диаметр: 145.9 мм
Исполнение P151308: Исполнение: Ведущее; Число зубьев: 24; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ☐ 40 x 40 мм; Делительный диаметр: 145.9 мм
Исполнение P151401: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151402: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151403: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151404: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151406: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ☐ 25 x 25 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151407: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ☐ 30 x 30 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151408: Исполнение: Ведущее; Число зубьев: 25; Наружный диаметр: 151.7 мм; Посадочное отверстие: ☐ 40 x 40 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151150: Число зубьев: 17; Исполнение: Холостое; Посадочное отверстие: ○ 18 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151151: Число зубьев: 17; Исполнение: Холостое; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151152: Число зубьев: 17; Исполнение: Холостое; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151153: Число зубьев: 17; Исполнение: Холостое; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151154: Число зубьев: 17; Исполнение: Холостое; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
Исполнение P151250: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 18 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151251: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151252: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151253: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151254: Число зубьев: 21; Исполнение: Холостое; Наружный диаметр: 128.7 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 127.8 мм; Размер S: 59.5 мм
Исполнение P151350: Число зубьев: 24; Исполнение: Холостое; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 18 мм; Делительный диаметр: 145.9 мм
Исполнение P151351: Число зубьев: 24; Исполнение: Холостое; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 145.9 мм
Исполнение P151352: Число зубьев: 24; Исполнение: Холостое; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 145.9 мм
Исполнение P151353: Число зубьев: 24; Исполнение: Холостое; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 145.9 мм
Исполнение P151354: Число зубьев: 24; Исполнение: Холостое; Размер S: 68.6 мм; Наружный диаметр: 145.6 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 145.9 мм
Исполнение P151450: Число зубьев: 25; Исполнение: Холостое; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 18 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151451: Число зубьев: 25; Исполнение: Холостое; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151452: Число зубьев: 25; Исполнение: Холостое; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 30 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151453: Число зубьев: 25; Исполнение: Холостое; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 35 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151454: Число зубьев: 25; Исполнение: Холостое; Наружный диаметр: 151.7 мм; Посадочное отверстие: ○ 40 мм; Делительный диаметр: 152 мм; Размер S: 71.6 мм
Исполнение P151101: Исполнение: Ведущее; Число зубьев: 17; Посадочное отверстие: ○ 25 мм; Делительный диаметр: 103.7 мм; Наружный диаметр: 104.6 мм; Размер S: 47.5 мм
