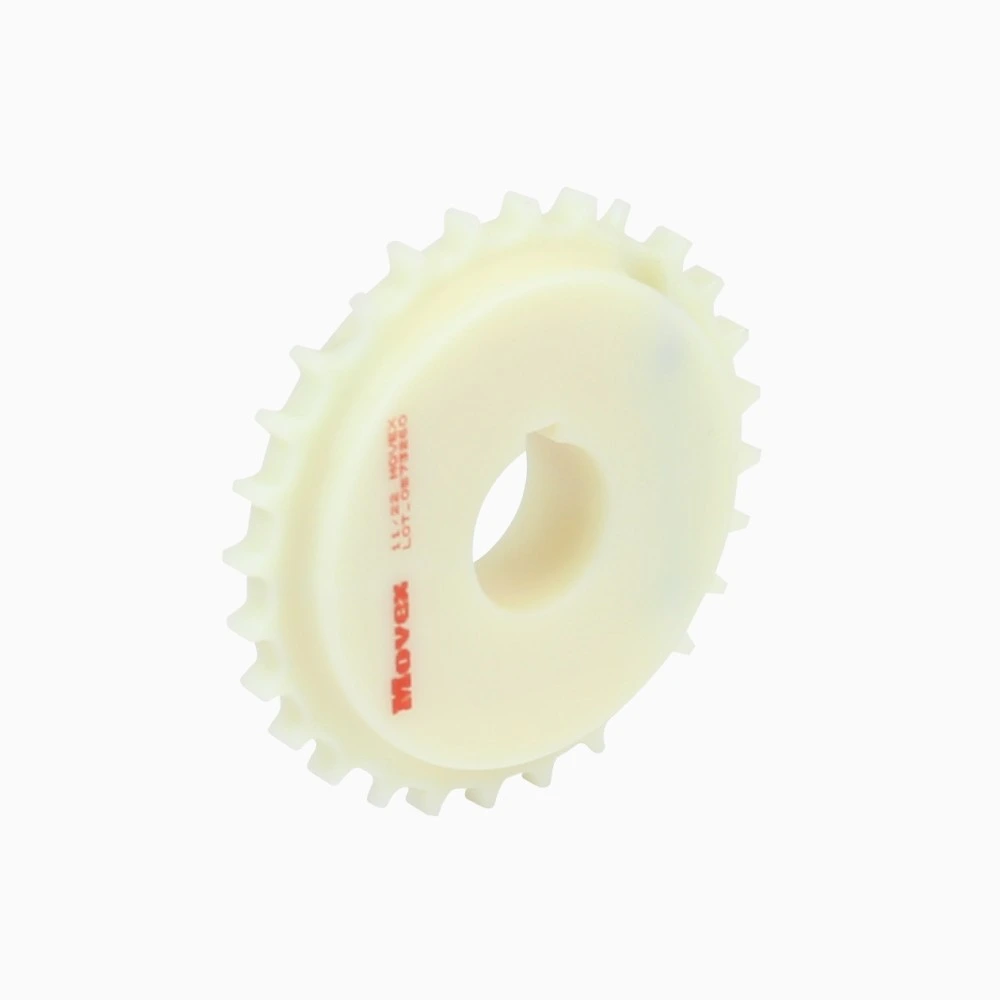

Звёздочка для модульной ленты Movex 521 split machined sprocket

Звёздочка для модульной ленты Movex 521 split machined sprocket. В каталоге производителя 48 вариантов исполнения.

1 / 3

Описание товара

О продукте

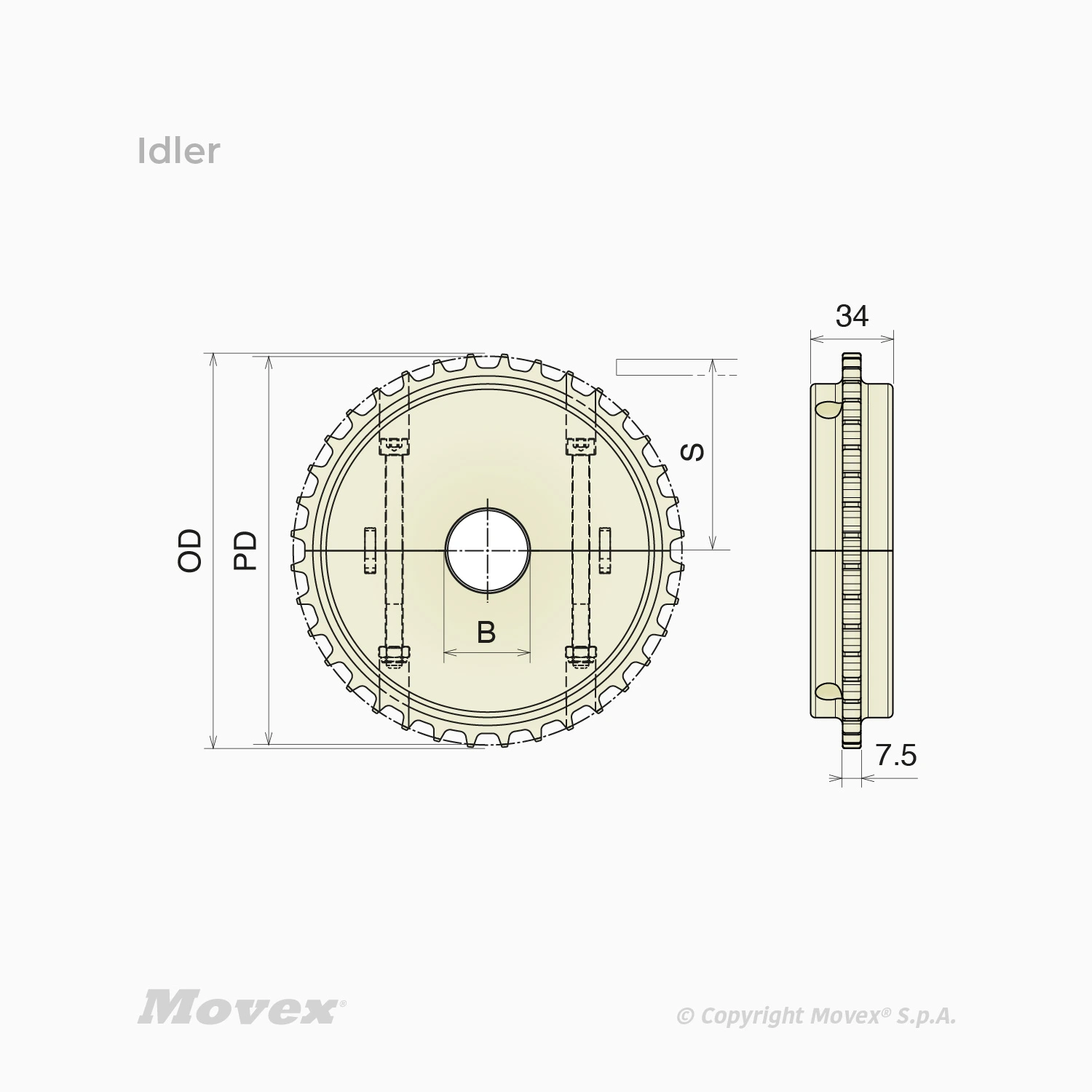

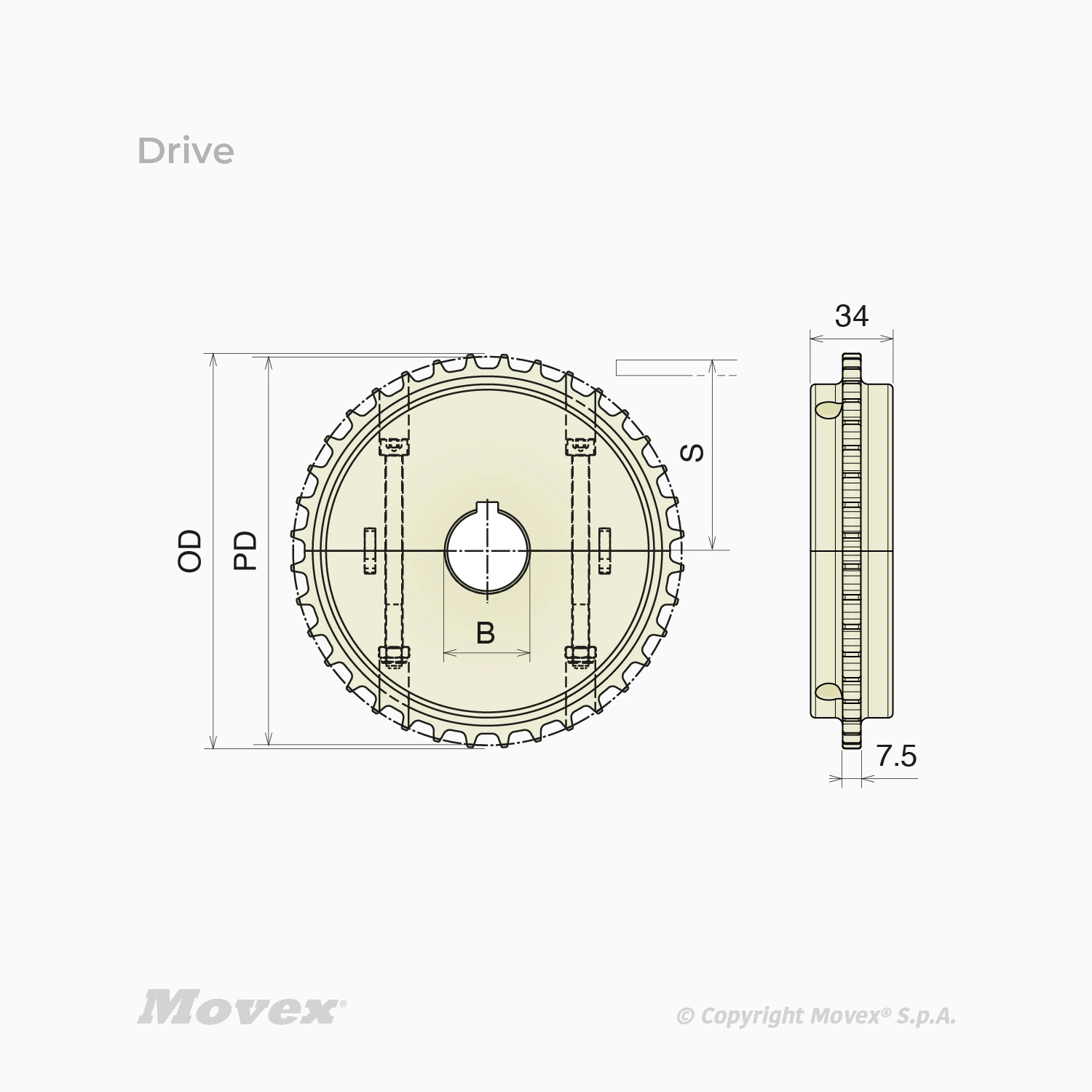

Звёздочка для модульной ленты Movex 521 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 521 split machined sprocket
Серия: 521-520HD-522HD-520PRO LBP
Шаг: 12.7 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 28; 36; 38; 40
Делительный диаметр: 113.4 мм; 145.7 мм; 153.8 мм; 161.9 мм
Наружный диаметр: 115.4 мм; 147.7 мм; 155.8 мм; 163.8 мм
Размер S: 52.4 мм; 68.5 мм; 72.6 мм; 76.6 мм
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Исполнение P151602: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151603: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151604: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151606: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P151607: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P151608: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P151701: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151702: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151703: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151704: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151706: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P151707: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P151708: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P151801: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151802: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151803: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151804: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151806: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P151807: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P151808: Исполнение: Ведущее; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P151901: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151902: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151903: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151904: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151906: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P151907: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P151908: Исполнение: Ведущее; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P151650: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 18 мм
Исполнение P151651: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151652: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151653: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151654: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151750: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 18 мм
Исполнение P151751: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151752: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151753: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151754: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151850: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 18 мм
Исполнение P151851: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151852: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151853: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151854: Исполнение: Холостое; Число зубьев: 38; Делительный диаметр: 153.8 мм; Наружный диаметр: 155.8 мм; Размер S: 72.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151950: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 18 мм
Исполнение P151951: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 25 мм
Исполнение P151952: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 30 мм
Исполнение P151953: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 35 мм
Исполнение P151954: Исполнение: Холостое; Число зубьев: 40; Делительный диаметр: 161.9 мм; Наружный диаметр: 163.8 мм; Размер S: 76.6 мм; Посадочное отверстие: ○ 40 мм
Исполнение P151601: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
