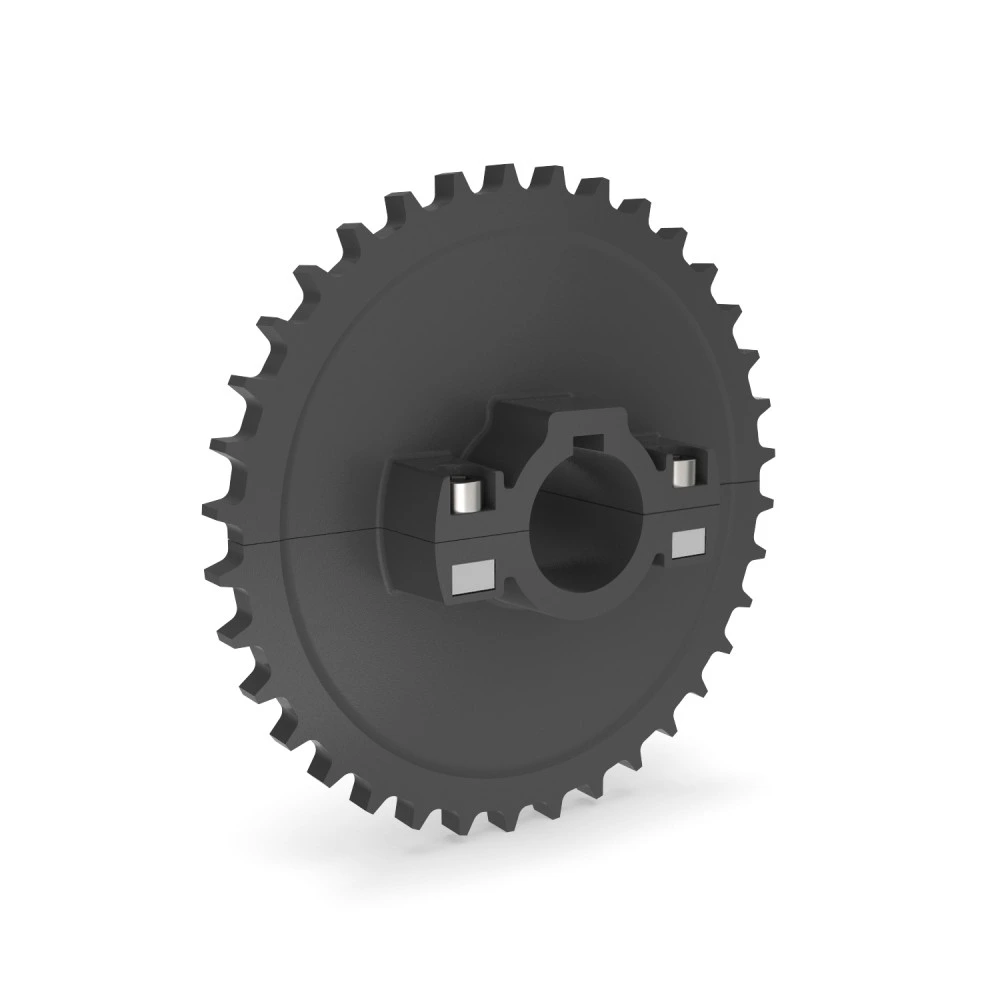

Звёздочка для модульной ленты Movex 521 split molded sprocket

Звёздочка для модульной ленты Movex 521 split molded sprocket. В каталоге производителя 33 вариантов исполнения.

1 / 3

Описание товара

О продукте

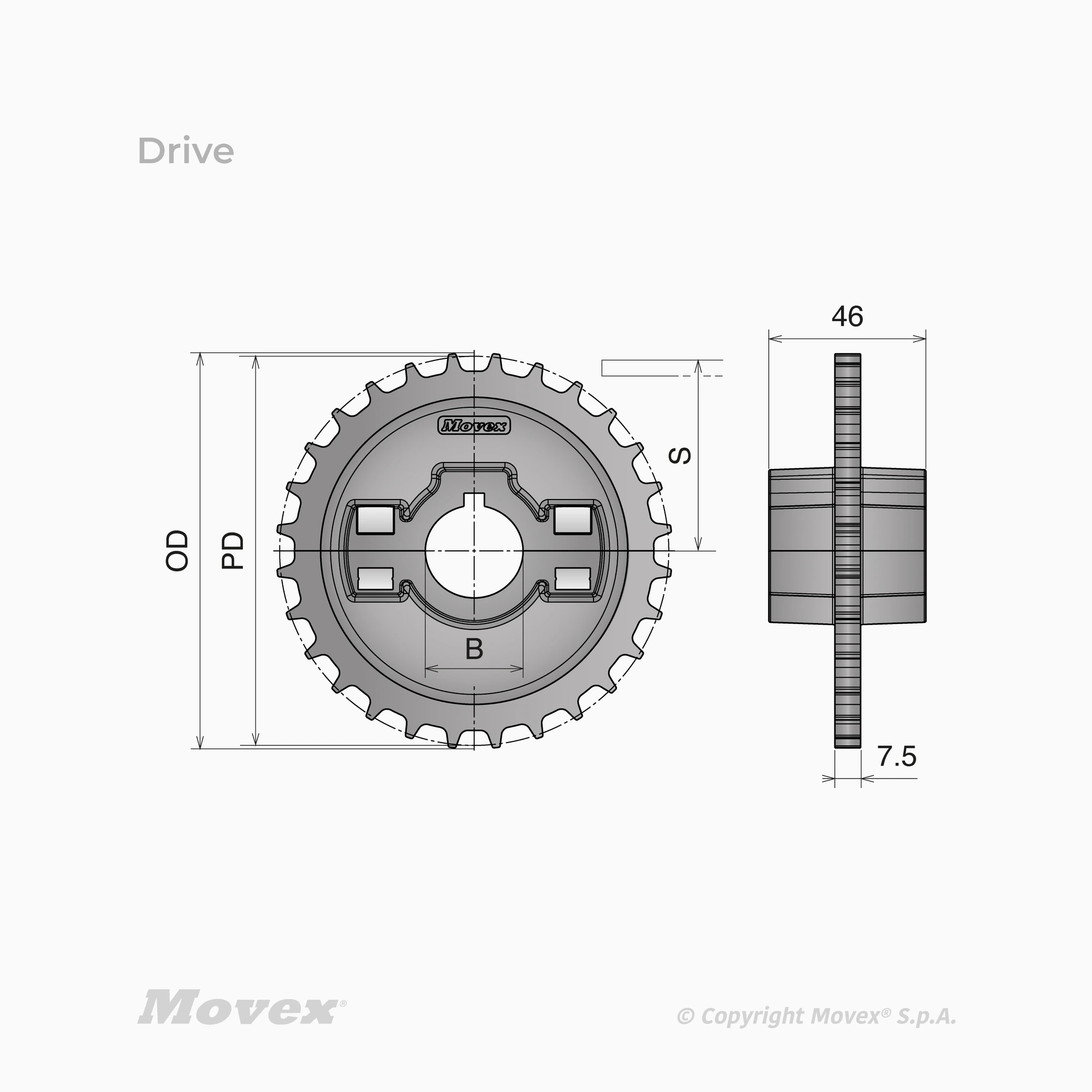

Звёздочка для модульной ленты Movex 521 split molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 521 split molded sprocket
Серия: 521-520HD-522HD-520PRO LBP
Шаг: 12.7 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Литьё
Число зубьев: 24; 28; 36
Тип: Разъёмное
Делительный диаметр: 97.3 мм; 113.4 мм; 145.7 мм
Наружный диаметр: 99.3 мм; 115.4 мм; 147.7 мм
Размер S: 44.3 мм; 52.4 мм; 68.5 мм
Температура во влажной среде: -20÷120 °C
Материал: PA - Polyamide reinforced
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм
Упаковка: 4
Исполнение P163002: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163003: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163004: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163006: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P163007: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P163008: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P163101: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163102: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163103: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163104: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163106: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P163107: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P163108: Исполнение: Ведущее; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P163201: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163202: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163203: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163204: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163206: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P163207: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P163208: Исполнение: Ведущее; Число зубьев: 36; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P163051: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163052: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163053: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163054: Число зубьев: 24; Исполнение: Холостое; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163151: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163152: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163153: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163154: Исполнение: Холостое; Число зубьев: 28; Делительный диаметр: 113.4 мм; Наружный диаметр: 115.4 мм; Размер S: 52.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163251: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P163252: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P163253: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P163254: Число зубьев: 36; Исполнение: Холостое; Делительный диаметр: 145.7 мм; Наружный диаметр: 147.7 мм; Размер S: 68.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P163001: Исполнение: Ведущее; Число зубьев: 24; Делительный диаметр: 97.3 мм; Наружный диаметр: 99.3 мм; Размер S: 44.3 мм; Посадочное отверстие: ○ 25 мм
