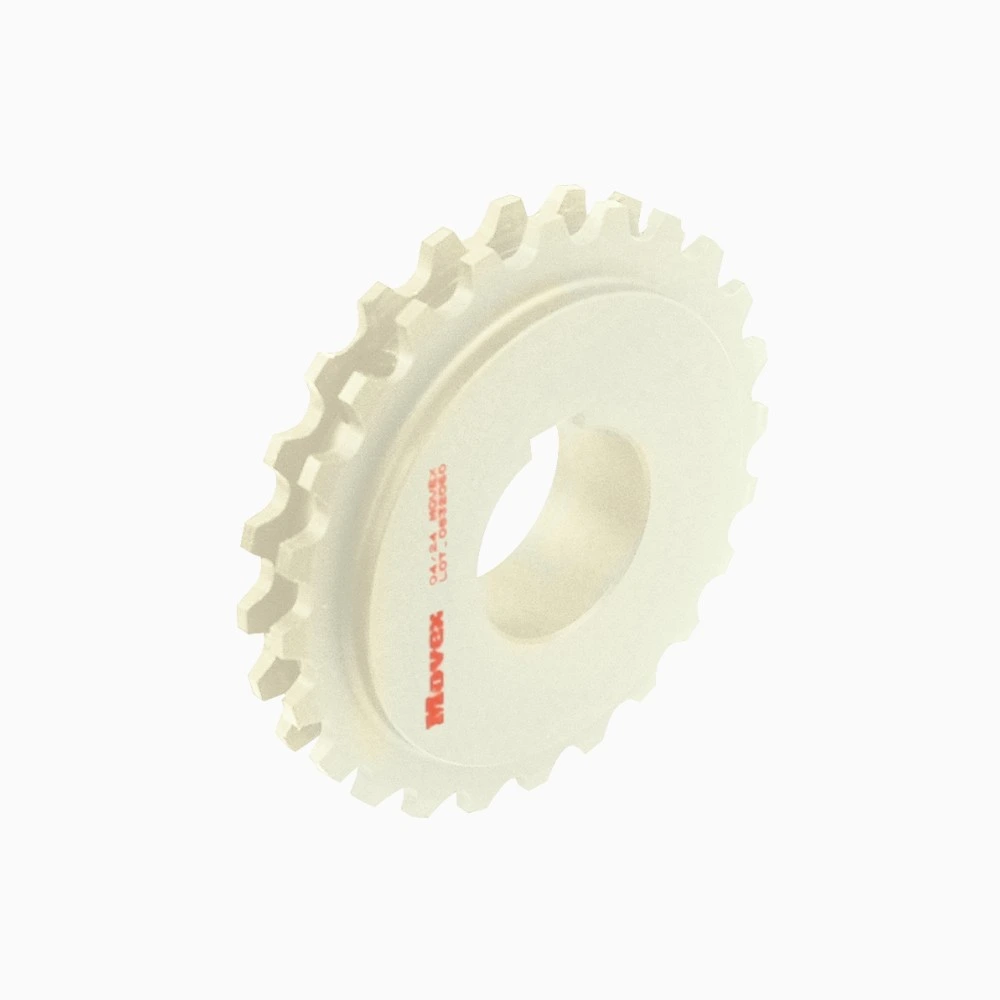

Звёздочка для модульной ленты Movex 525-530 machined sprocket

Звёздочка для модульной ленты Movex 525-530 machined sprocket. В каталоге производителя 36 вариантов исполнения.

1 / 3

Описание товара

О продукте

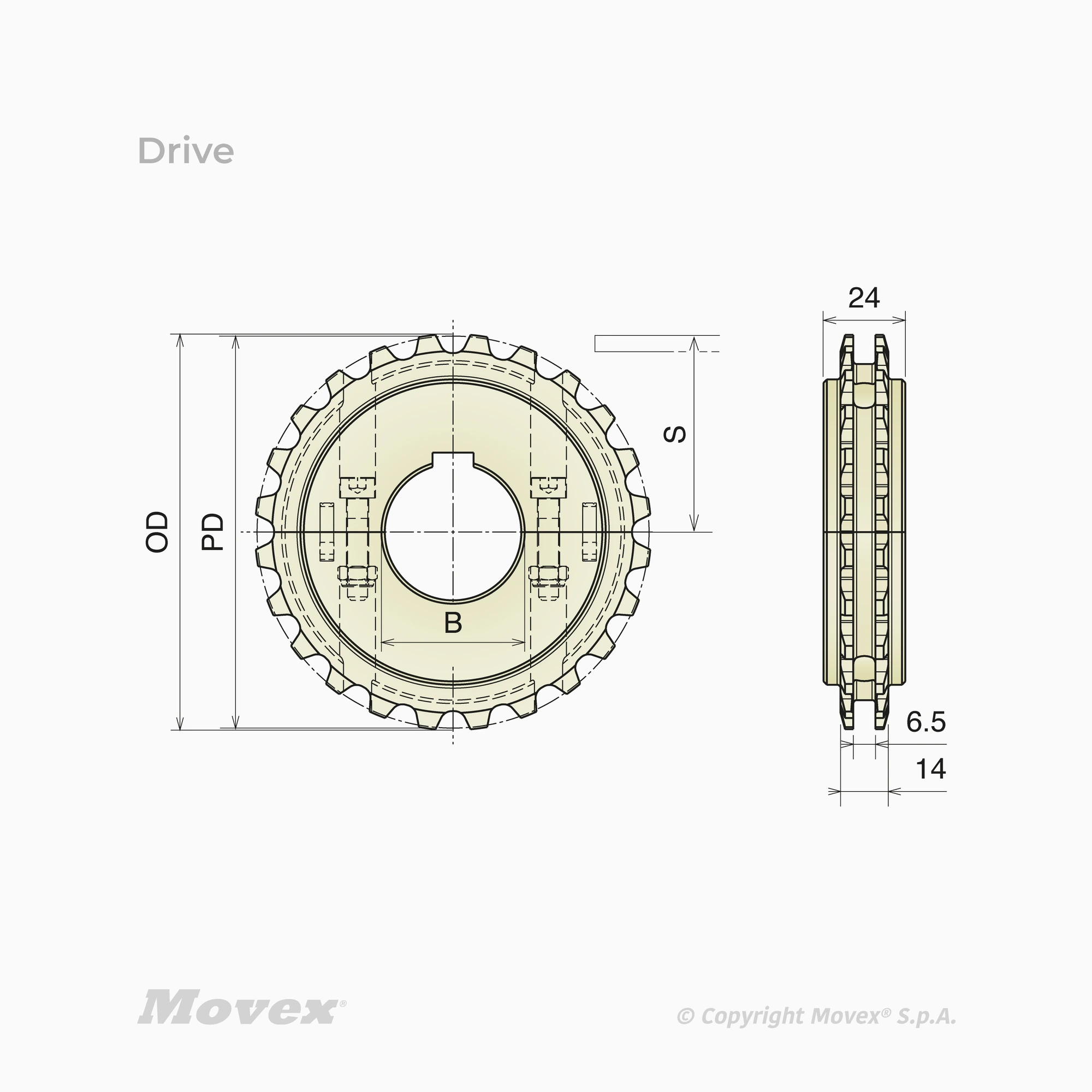

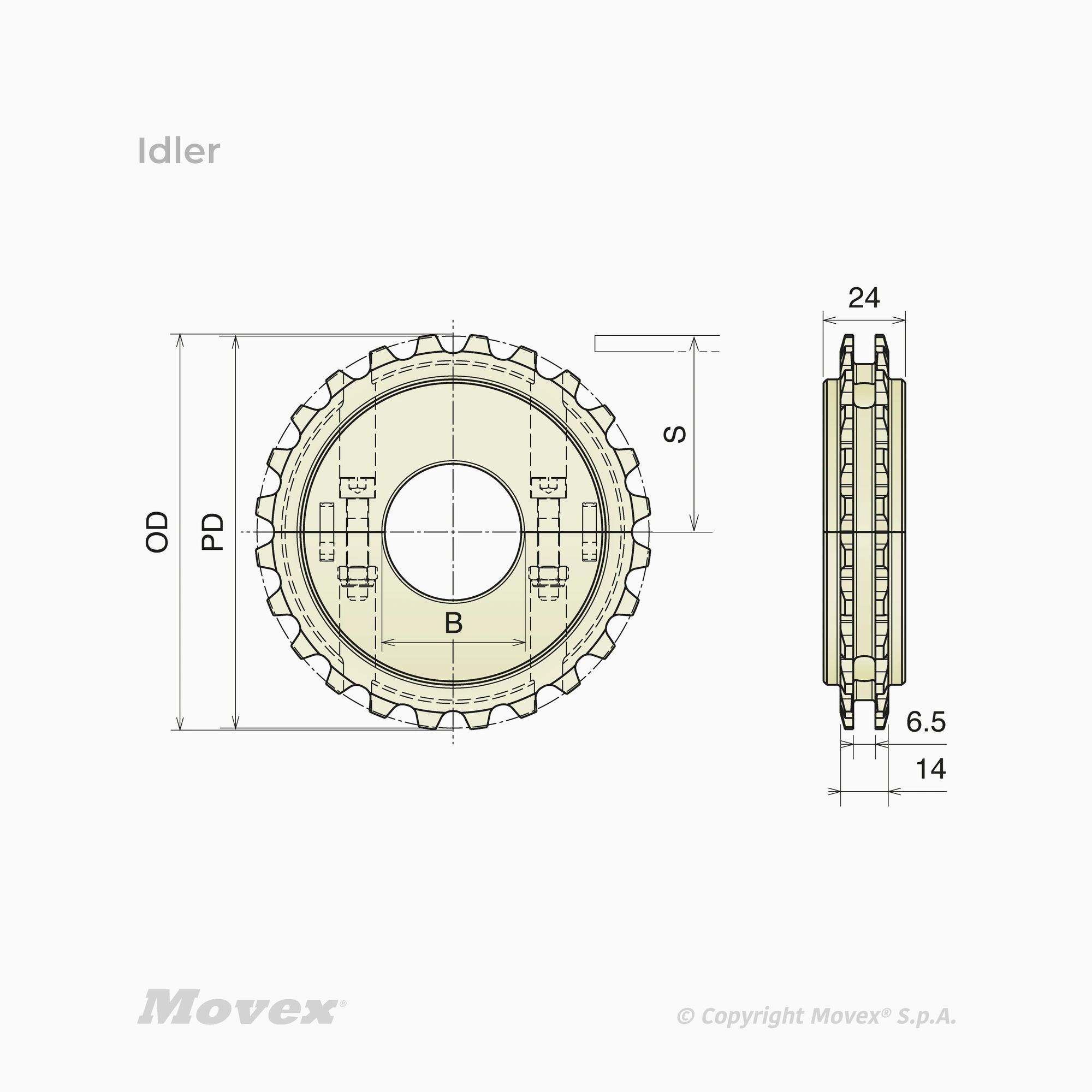

Звёздочка для модульной ленты Movex 525-530 machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 525-530 machined sprocket
Серия: 525-530
Шаг: 15 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Тип: Цельное; Разъёмное
Конструкция: Механическая обработка
Температура во влажной среде: -20÷120 °C
Число зубьев: 12; 16; 24; 32
Наружный диаметр: 58.2 мм; 77.7 мм; 115.5 мм; 154.8 мм
Размер S: 24.6 мм; 34.2 мм; 53.5 мм; 72.5 мм
Делительный диаметр: 58.1 мм; 77.1 мм; 114.9 мм; 153.4 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ☐ 25 x 25 мм; ○ 25 мм; ☐ 30 x 30 мм; ○ 35 мм; ○ 40 мм; ☐ 40 x 40 мм; ○ 18 мм
Упаковка: 4
Исполнение P158102E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 12; Наружный диаметр: 58.2 мм; Размер S: 24.6 мм; Делительный диаметр: 58.1 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158106E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 12; Наружный диаметр: 58.2 мм; Размер S: 24.6 мм; Делительный диаметр: 58.1 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P158201E: Число зубьев: 16; Исполнение: Ведущее; Тип: Цельное; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158202E: Число зубьев: 16; Исполнение: Ведущее; Тип: Цельное; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158206E: Число зубьев: 16; Исполнение: Ведущее; Тип: Цельное; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P158207E: Число зубьев: 16; Исполнение: Ведущее; Тип: Цельное; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P158301: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158302: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158303: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P158304: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P158306: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P158307: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P158308: Исполнение: Ведущее; Число зубьев: 24; Тип: Разъёмное; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P158401: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158402: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158403: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P158404: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P158406: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P158407: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P158408: Исполнение: Ведущее; Тип: Разъёмное; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P158150E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 12; Наружный диаметр: 58.2 мм; Размер S: 24.6 мм; Делительный диаметр: 58.1 мм; Посадочное отверстие: ○ 18 мм
Исполнение P158151E: Тип: Цельное; Исполнение: Холостое; Число зубьев: 12; Наружный диаметр: 58.2 мм; Размер S: 24.6 мм; Делительный диаметр: 58.1 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158250E: Число зубьев: 16; Тип: Цельное; Исполнение: Холостое; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ○ 18 мм
Исполнение P158251E: Число зубьев: 16; Тип: Цельное; Исполнение: Холостое; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158252E: Число зубьев: 16; Тип: Цельное; Исполнение: Холостое; Наружный диаметр: 77.7 мм; Делительный диаметр: 77.1 мм; Размер S: 34.2 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158350: Число зубьев: 24; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 18 мм
Исполнение P158351: Число зубьев: 24; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158352: Число зубьев: 24; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158353: Число зубьев: 24; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P158354: Число зубьев: 24; Тип: Разъёмное; Исполнение: Холостое; Делительный диаметр: 114.9 мм; Наружный диаметр: 115.5 мм; Размер S: 53.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P158450: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 18 мм
Исполнение P158451: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P158452: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P158453: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 35 мм
Исполнение P158454: Тип: Разъёмное; Исполнение: Холостое; Число зубьев: 32; Делительный диаметр: 153.4 мм; Наружный диаметр: 154.8 мм; Размер S: 72.5 мм; Посадочное отверстие: ○ 40 мм
Исполнение P158101E: Исполнение: Ведущее; Тип: Цельное; Число зубьев: 12; Наружный диаметр: 58.2 мм; Размер S: 24.6 мм; Делительный диаметр: 58.1 мм; Посадочное отверстие: ○ 25 мм
