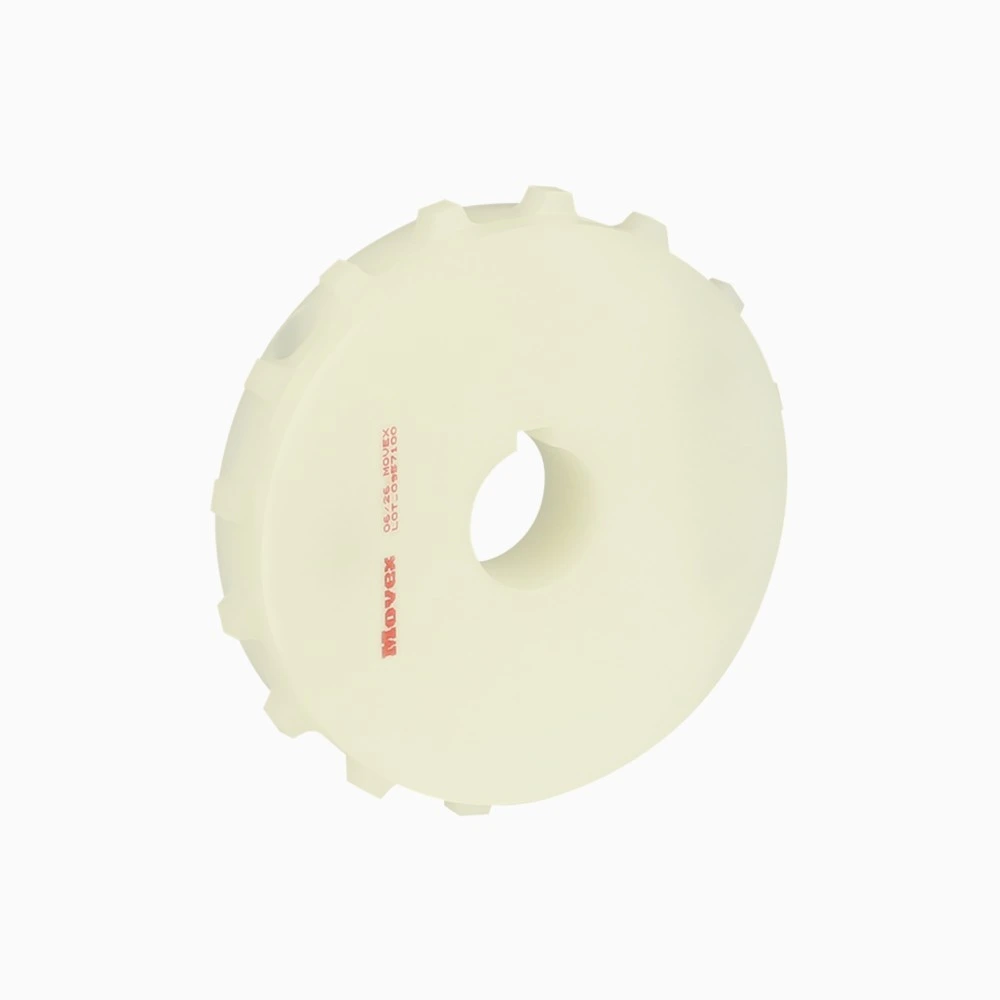

Звёздочка для модульной ленты Movex 550 PRO split machined sprocket

Звёздочка для модульной ленты Movex 550 PRO split machined sprocket. В каталоге производителя 47 вариантов исполнения.

1 / 3

Описание товара

О продукте

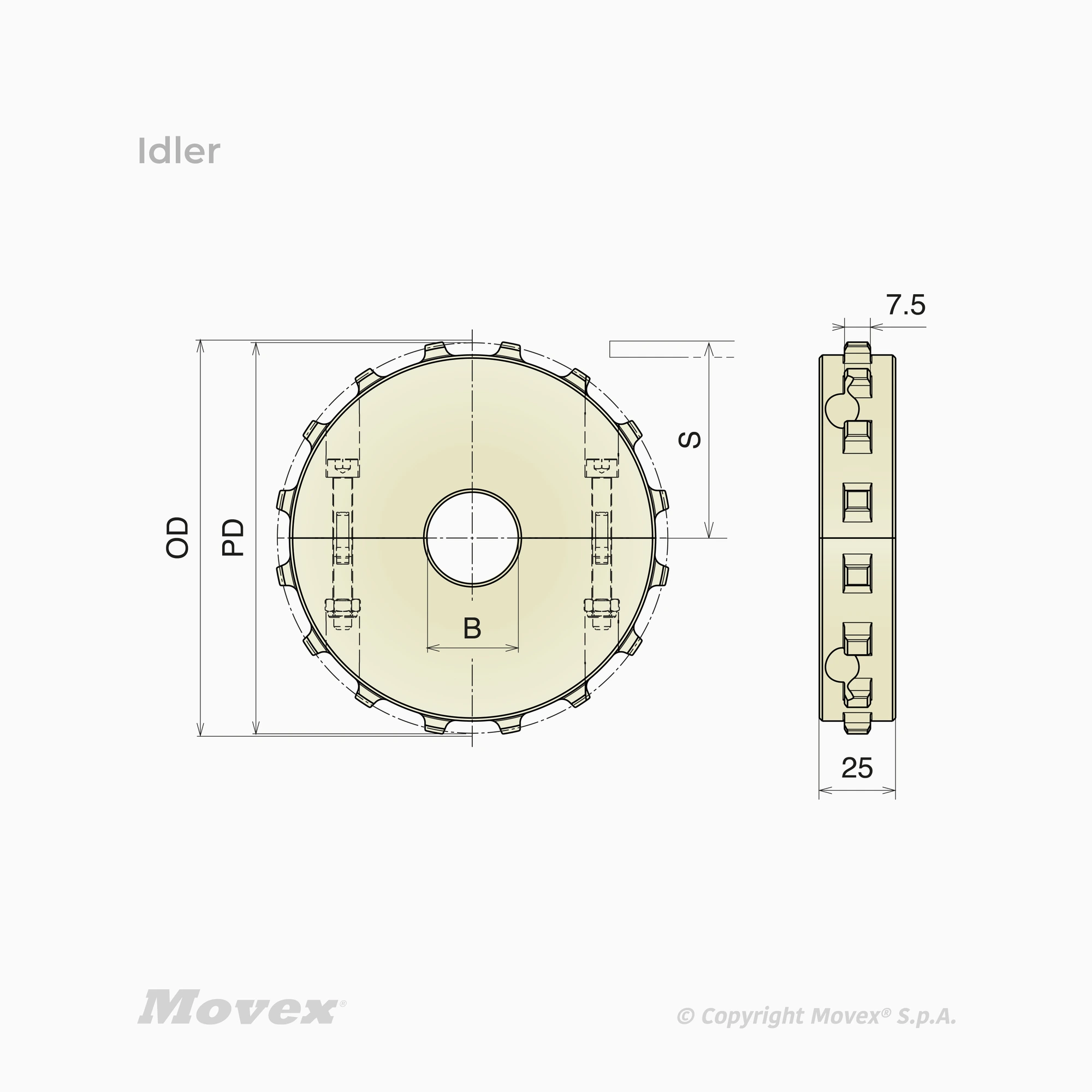

Звёздочка для модульной ленты Movex 550 PRO split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: 550 PRO split machined sprocket
Серия: 550 PRO
Шаг: 25.4 мм
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Температура во влажной среде: -20÷120 °C
Число зубьев: 14; 16; 18; 20
Делительный диаметр: 114.1 мм; 130.2 мм; 146.3 мм; 162.4 мм
Наружный диаметр: 114 мм; 130 мм; 146 мм; 162 мм
Размер S: 52.7 мм; 60.7 мм; 68.8 мм; 76.8 мм
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 35 мм; ○ 40 мм; ☐ 25 x 25 мм; ☐ 30 x 30 мм; ☐ 40 x 40 мм; ○ 25 мм; ○ 18 мм
Упаковка: 4
Исполнение P164002: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164003: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164004: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164006: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P164007: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P164008: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P164101: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164102: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164103: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164104: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164106: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P164107: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P164108: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P164201: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164202: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164203: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164204: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164206: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P164207: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P164208: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P164301: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164302: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164303: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164304: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164306: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P164307: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 30 x 30 мм
Исполнение P164308: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P164050: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P164051: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164052: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164053: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164054: Исполнение: Холостое; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164150: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 18 мм
Исполнение P164151: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164152: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164153: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164154: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Наружный диаметр: 130 мм; Размер S: 60.7 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164250: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 18 мм
Исполнение P164251: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164252: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164253: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164254: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 146 мм; Размер S: 68.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164351: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 25 мм
Исполнение P164352: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 30 мм
Исполнение P164353: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 35 мм
Исполнение P164354: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 162 мм; Размер S: 76.8 мм; Посадочное отверстие: ○ 40 мм
Исполнение P164001: Исполнение: Ведущее; Число зубьев: 14; Делительный диаметр: 114.1 мм; Наружный диаметр: 114 мм; Размер S: 52.7 мм; Посадочное отверстие: ○ 25 мм
