Звёздочка для модульной ленты Movex Zero Contact one-piece machined sprocket

Звёздочка для модульной ленты Movex Zero Contact one-piece machined sprocket. В каталоге производителя 16 вариантов исполнения.

1 / 2

Описание товара

О продукте

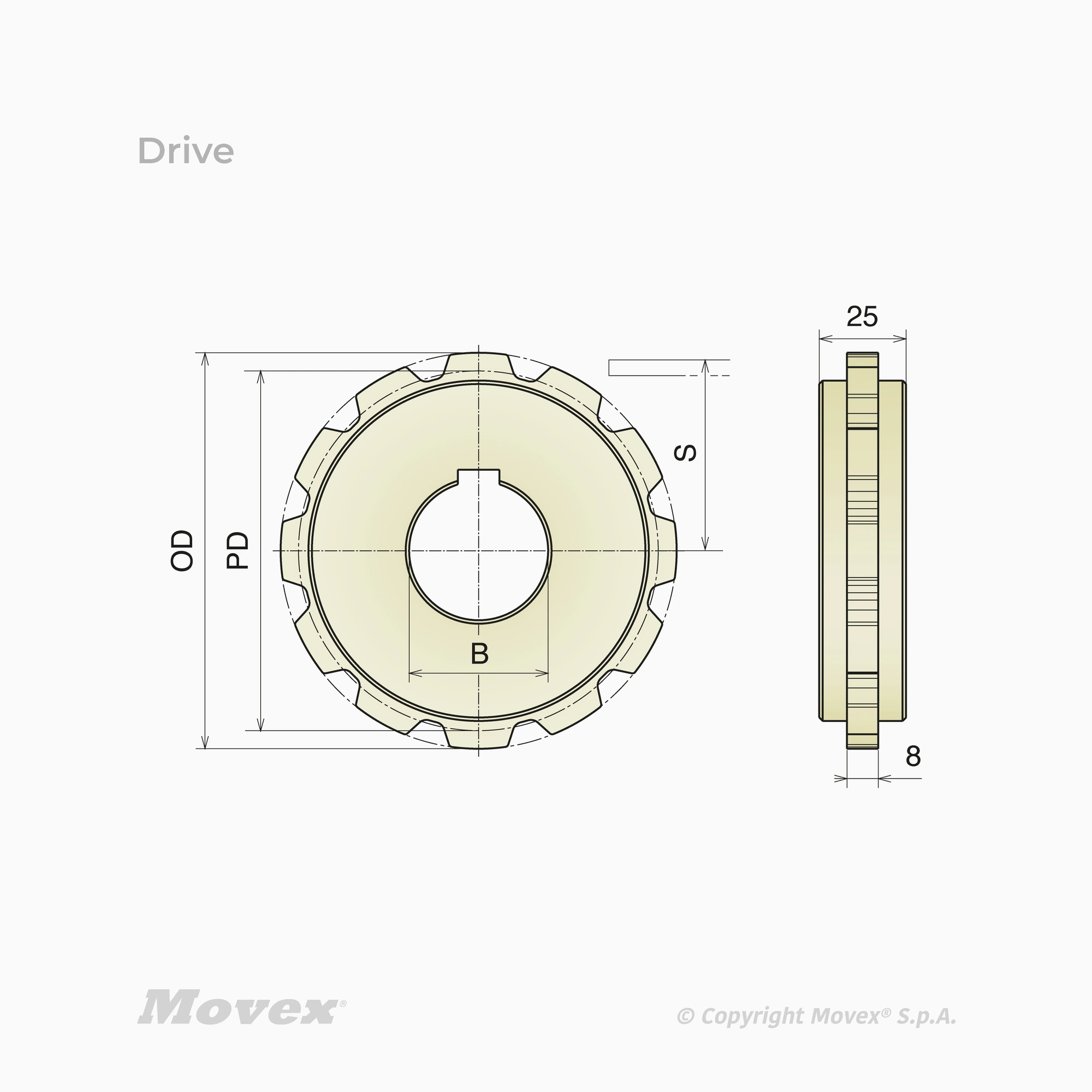

Звёздочка для модульной ленты Movex Zero Contact one-piece machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Размер S: 29.9 мм; 34.2 мм; 38.5 мм; 42.8 мм; 47.1 мм; 51.4 мм; 55.7 мм; 60 мм; 64.3 мм; 68.6 мм; 72.9 мм; 77.2 мм; 81.5 мм; 85.8 мм; 90.1 мм; 25.6 мм
Производитель: Movex
Модель: Zero Contact one-piece machined sprocket
Серия: Zero Contact
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Тип: Цельное
Конструкция: Механическая обработка; Литьё
Температура во влажной среде: -20÷120 °C
Число зубьев: 12
Исполнение: Drive - R 750mm; Drive - R 850mm; Drive - R 950mm; Drive - R 1050mm; Drive - R 1150mm; Drive - R 1250mm; Drive - R 1350mm; Drive - R 1450mm; Drive - R 1550mm; Drive - R 1650mm; Drive - R 1750mm; Drive - R 1850mm; Drive - R 1950mm; Drive - R 2050mm; Drive - R 2150mm; Drive - R 650mm
Делительный диаметр: 66 мм; 76 мм; 84 мм; 94 мм; 102 мм; 112 мм; 119 мм; 130 мм; 137 мм; 145 мм; 154 мм; 163 мм; 171 мм; 180 мм; 189 мм; 58 мм
Наружный диаметр: 69 мм; 79 мм; 86 мм; 97 мм; 104 мм; 114 мм; 122 мм; 132 мм; 140 мм; 148 мм; 157 мм; 166 мм; 174 мм; 183 мм; 192 мм; 61 мм
Позиционирование: R 750mm; R 850mm; R 950mm; R 1050mm; R 1150mm; R 1250mm; R 1350mm; R 1450mm; R 1550mm; R 1650mm; R 1750mm; R 1850mm; R 1950mm; R 2050mm; R 2150mm; R 650mm
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 40 мм
Упаковка: 4
Исполнение P162402: Конструкция: Механическая обработка; Исполнение: Drive - R 750mm; Делительный диаметр: 66 мм; Наружный диаметр: 69 мм; Размер S: 29.9 мм; Позиционирование: R 750mm; Упаковка: 4
Исполнение P162403: Конструкция: Механическая обработка; Размер S: 34.2 мм; Исполнение: Drive - R 850mm; Делительный диаметр: 76 мм; Наружный диаметр: 79 мм; Позиционирование: R 850mm; Упаковка: 4
Исполнение P162404: Конструкция: Механическая обработка; Исполнение: Drive - R 950mm; Делительный диаметр: 84 мм; Наружный диаметр: 86 мм; Размер S: 38.5 мм; Позиционирование: R 950mm; Упаковка: 4
Исполнение P162405: Конструкция: Механическая обработка; Исполнение: Drive - R 1050mm; Делительный диаметр: 94 мм; Наружный диаметр: 97 мм; Размер S: 42.8 мм; Позиционирование: R 1050mm; Упаковка: 4
Исполнение P162406: Конструкция: Механическая обработка; Наружный диаметр: 104 мм; Исполнение: Drive - R 1150mm; Делительный диаметр: 102 мм; Размер S: 47.1 мм; Позиционирование: R 1150mm; Упаковка: 4
Исполнение P162407: Конструкция: Механическая обработка; Наружный диаметр: 114 мм; Исполнение: Drive - R 1250mm; Делительный диаметр: 112 мм; Размер S: 51.4 мм; Позиционирование: R 1250mm; Упаковка: 4
Исполнение P162408: Конструкция: Механическая обработка; Наружный диаметр: 122 мм; Исполнение: Drive - R 1350mm; Делительный диаметр: 119 мм; Размер S: 55.7 мм; Позиционирование: R 1350mm; Упаковка: 4
Исполнение P162409: Конструкция: Механическая обработка; Делительный диаметр: 130 мм; Размер S: 60 мм; Исполнение: Drive - R 1450mm; Наружный диаметр: 132 мм; Позиционирование: R 1450mm; Упаковка: 4
Исполнение P162410: Конструкция: Механическая обработка; Наружный диаметр: 140 мм; Исполнение: Drive - R 1550mm; Делительный диаметр: 137 мм; Размер S: 64.3 мм; Позиционирование: R 1550mm
Исполнение P162411: Конструкция: Механическая обработка; Размер S: 68.6 мм; Исполнение: Drive - R 1650mm; Делительный диаметр: 145 мм; Наружный диаметр: 148 мм; Позиционирование: R 1650mm; Упаковка: 4
Исполнение P162412: Конструкция: Механическая обработка; Размер S: 72.9 мм; Исполнение: Drive - R 1750mm; Делительный диаметр: 154 мм; Наружный диаметр: 157 мм; Позиционирование: R 1750mm; Упаковка: 4
Исполнение P162413: Конструкция: Механическая обработка; Размер S: 77.2 мм; Исполнение: Drive - R 1850mm; Делительный диаметр: 163 мм; Наружный диаметр: 166 мм; Позиционирование: R 1850mm; Упаковка: 4
Исполнение P162414: Конструкция: Механическая обработка; Исполнение: Drive - R 1950mm; Делительный диаметр: 171 мм; Наружный диаметр: 174 мм; Размер S: 81.5 мм; Позиционирование: R 1950mm; Упаковка: 4
Исполнение P162415: Конструкция: Механическая обработка; Размер S: 85.8 мм; Исполнение: Drive - R 2050mm; Делительный диаметр: 180 мм; Наружный диаметр: 183 мм; Позиционирование: R 2050mm; Упаковка: 4
Исполнение P162416: Конструкция: Механическая обработка; Размер S: 90.1 мм; Исполнение: Drive - R 2150mm; Делительный диаметр: 189 мм; Наружный диаметр: 192 мм; Позиционирование: R 2150mm; Упаковка: 4
Исполнение P162401: Конструкция: Литьё; Исполнение: Drive - R 650mm; Делительный диаметр: 58 мм; Наружный диаметр: 61 мм; Размер S: 25.6 мм; Позиционирование: R 650mm; Упаковка: 4
