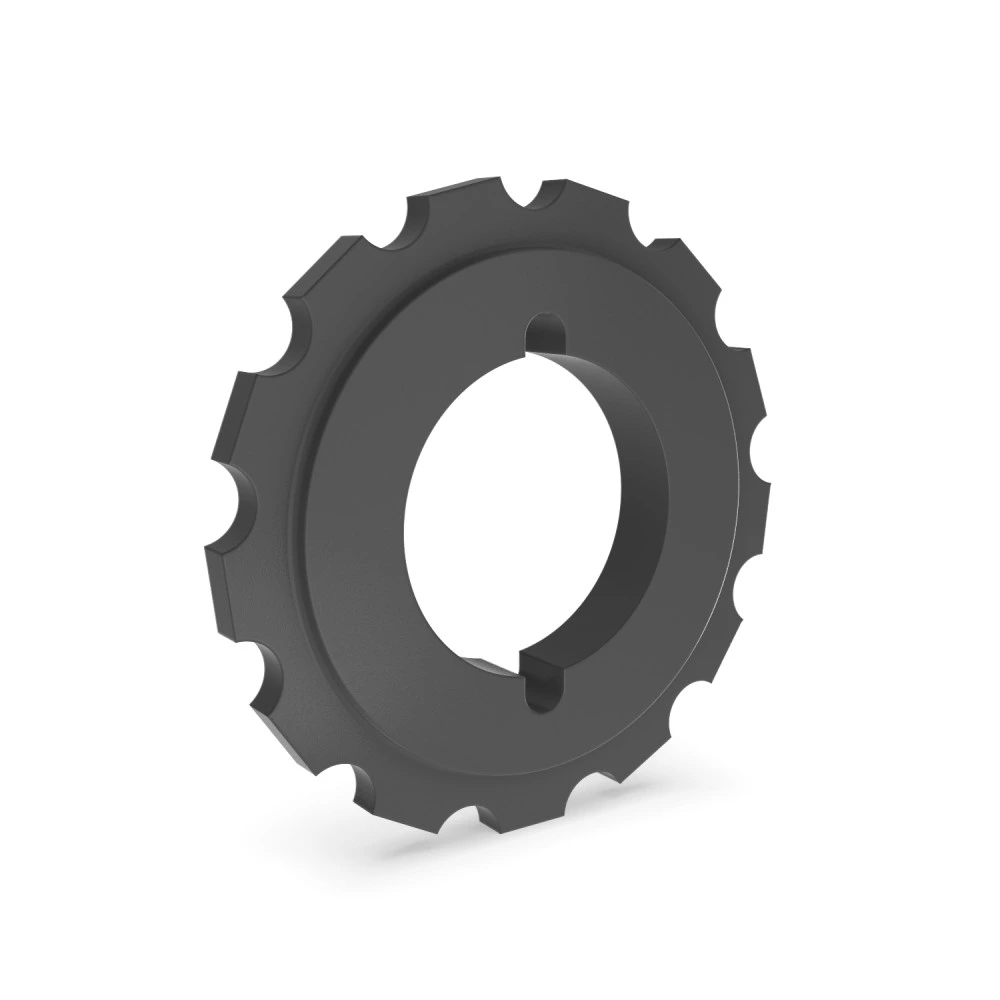

Звёздочка для модульной ленты Movex Zero Contact PRO one-piece machined sprocket

Звёздочка для модульной ленты Movex Zero Contact PRO one-piece machined sprocket. В каталоге производителя 17 вариантов исполнения.

1 / 2

Описание товара

О продукте

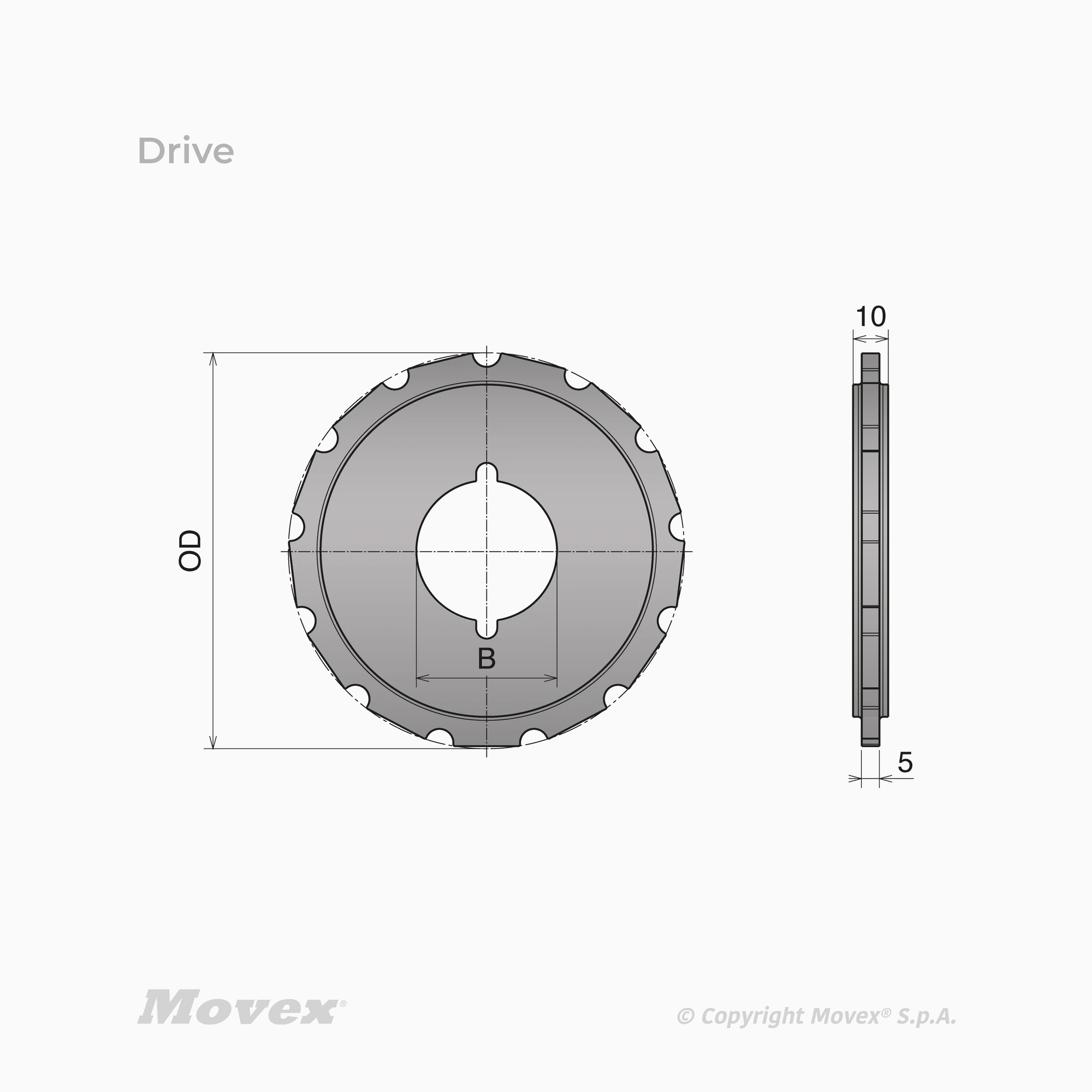

Звёздочка для модульной ленты Movex Zero Contact PRO one-piece machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Производство напитков

Параметры

Технические характеристики

Производитель: Movex
Модель: Zero Contact PRO one-piece machined sprocket
Серия: Zero Contact Pro
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Тип: Цельное
Конструкция: Механическая обработка
Число зубьев: 13
Температура во влажной среде: -20÷120 °C
Исполнение: Drive - Ref 2; Drive - Ref 3; Drive - Ref 4; Drive - Ref 5; Drive - Ref 6; Drive - Ref 7; Drive - Ref 8; Drive - Ref 9; Drive - Ref 10; Drive - Ref 11; Drive - Ref 12; Drive - Ref 13; Drive - Ref 14; Drive - Ref 15; Drive - Ref 16; Drive - Ref 17; Idler - Ref 1
Наружный диаметр: 52 мм; 58 мм; 64.1 мм; 70.2 мм; 76.2 мм; 82.3 мм; 88.3 мм; 94.4 мм; 100.5 мм; 106.6 мм; 112.6 мм; 118.7 мм; 124.7 мм; 130.8 мм; 136.9 мм; 142.9 мм; 45.9 мм
Позиционирование: Ref 2; Ref 3; Ref 4; Ref 5; Ref 6; Ref 7; Ref 8; Ref 9; Ref 10; Ref 11; Ref 12; Ref 13; Ref 14; Ref 15; Ref 16; Ref 17; Ref 1
Материал: PA - Polyamide composite
Посадочное отверстие: ○ 30 мм; ○ 40 мм
Упаковка: 4
Исполнение P163302: Исполнение: Drive - Ref 2; Наружный диаметр: 52 мм; Позиционирование: Ref 2; Посадочное отверстие: ○ 30 мм
Исполнение P163303: Исполнение: Drive - Ref 3; Наружный диаметр: 58 мм; Позиционирование: Ref 3; Посадочное отверстие: ○ 40 мм
Исполнение P163304: Исполнение: Drive - Ref 4; Наружный диаметр: 64.1 мм; Позиционирование: Ref 4; Посадочное отверстие: ○ 40 мм
Исполнение P163305: Исполнение: Drive - Ref 5; Наружный диаметр: 70.2 мм; Позиционирование: Ref 5; Посадочное отверстие: ○ 40 мм
Исполнение P163306: Исполнение: Drive - Ref 6; Наружный диаметр: 76.2 мм; Позиционирование: Ref 6; Посадочное отверстие: ○ 40 мм
Исполнение P163307: Исполнение: Drive - Ref 7; Наружный диаметр: 82.3 мм; Позиционирование: Ref 7; Посадочное отверстие: ○ 40 мм
Исполнение P163308: Исполнение: Drive - Ref 8; Наружный диаметр: 88.3 мм; Позиционирование: Ref 8; Посадочное отверстие: ○ 40 мм
Исполнение P163309: Исполнение: Drive - Ref 9; Наружный диаметр: 94.4 мм; Позиционирование: Ref 9; Посадочное отверстие: ○ 40 мм
Исполнение P163310: Исполнение: Drive - Ref 10; Наружный диаметр: 100.5 мм; Позиционирование: Ref 10; Посадочное отверстие: ○ 40 мм
Исполнение P163311: Исполнение: Drive - Ref 11; Наружный диаметр: 106.6 мм; Позиционирование: Ref 11; Посадочное отверстие: ○ 40 мм
Исполнение P163312: Исполнение: Drive - Ref 12; Наружный диаметр: 112.6 мм; Позиционирование: Ref 12; Посадочное отверстие: ○ 40 мм
Исполнение P163313: Исполнение: Drive - Ref 13; Наружный диаметр: 118.7 мм; Позиционирование: Ref 13; Посадочное отверстие: ○ 40 мм
Исполнение P163314: Исполнение: Drive - Ref 14; Наружный диаметр: 124.7 мм; Позиционирование: Ref 14; Посадочное отверстие: ○ 40 мм
Исполнение P163315: Наружный диаметр: 130.8 мм; Исполнение: Drive - Ref 15; Позиционирование: Ref 15; Посадочное отверстие: ○ 40 мм
Исполнение P163316: Наружный диаметр: 136.9 мм; Исполнение: Drive - Ref 16; Позиционирование: Ref 16; Посадочное отверстие: ○ 40 мм
Исполнение P163317: Исполнение: Drive - Ref 17; Наружный диаметр: 142.9 мм; Позиционирование: Ref 17; Посадочное отверстие: ○ 40 мм
Исполнение P163301: Исполнение: Idler - Ref 1; Наружный диаметр: 45.9 мм; Позиционирование: Ref 1; Посадочное отверстие: ○ 30 мм
