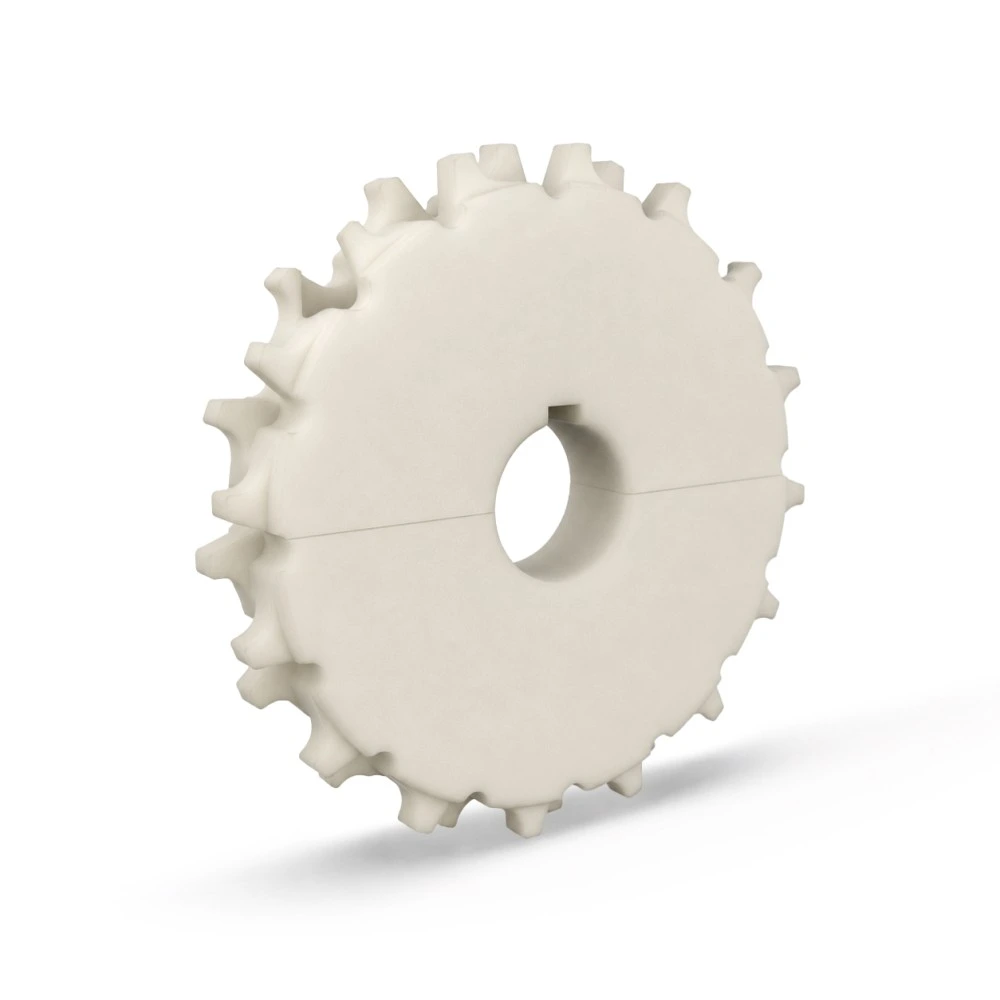

Звёздочка для модульной ленты Movex 7510-7520-7585 split machined sprocket

Звёздочка для модульной ленты Movex 7510-7520-7585 split machined sprocket. В каталоге производителя 25 вариантов исполнения.

1 / 3

Описание товара

О продукте

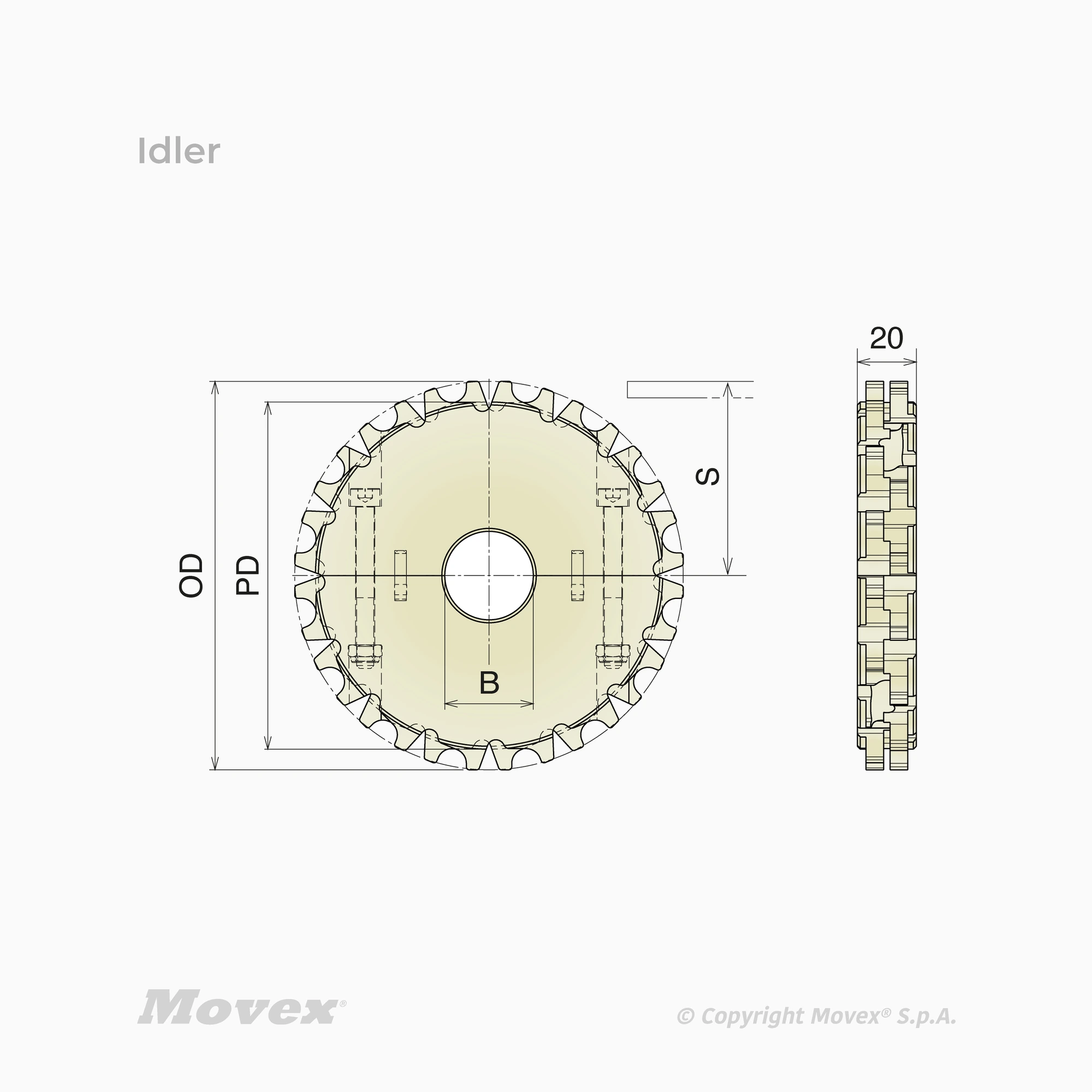

Звёздочка для модульной ленты Movex 7510-7520-7585 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Blueline

Параметры

Технические характеристики

Исполнение P242552: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242554: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Производитель: Movex
Модель: 7510-7520-7585 split machined sprocket
Серия: 7510-7520
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 15; 16; 18; 20; 12
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 122.2 мм; 130.2 мм; 146.3 мм; 162.4 мм; 98.1 мм
Наружный диаметр: 124.2 мм; 132.4 мм; 148.6 мм; 165 мм; 99.7 мм
Материал: PA - Natural
Размер S: 56 мм; 60 мм; 68 мм; 76 мм; 43.5 мм
Посадочное отверстие: ○ 30 мм; ○ 40 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм
Упаковка: 4
Исполнение P242402: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242404: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242408: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P242502: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242504: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242508: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P242510: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P242602: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242604: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242608: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P242610: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P242702: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242704: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242708: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P242710: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P242352: Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242452: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242454: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242652: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242654: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242752: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P242754: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P242302: Исполнение: Ведущее; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
