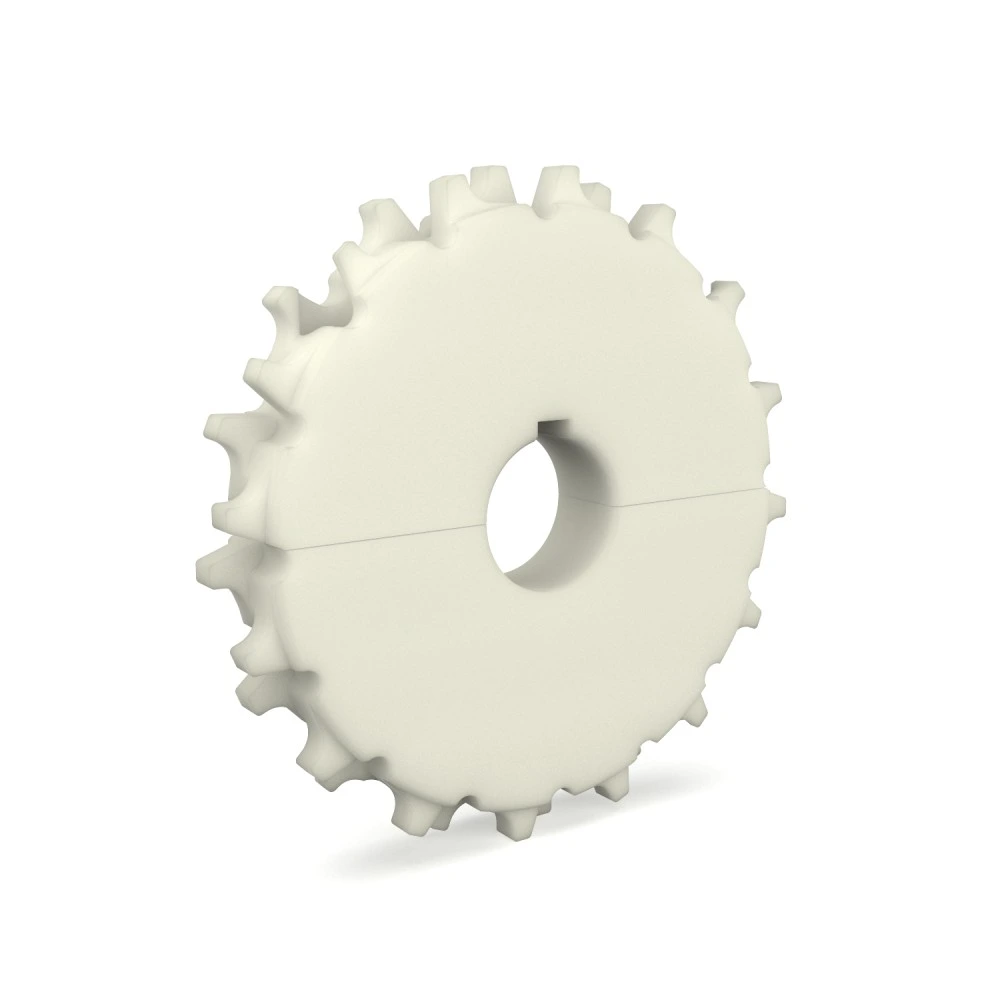

Звёздочка для модульной ленты Movex 7540-7544 split machined sprocket

Звёздочка для модульной ленты Movex 7540-7544 split machined sprocket. В каталоге производителя 25 вариантов исполнения.

1 / 4

Описание товара

О продукте

Звёздочка для модульной ленты Movex 7540-7544 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Blueline

Параметры

Технические характеристики

Исполнение P247604: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Производитель: Movex
Модель: 7540-7544 split machined sprocket
Серия: 7540-7544
Единица поставки: Штука
Температура в сухой среде: -40÷80 °C
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Тип: Разъёмное
Число зубьев: 15; 16; 18; 20; 12
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 122.2 мм; 130.2 мм; 146.3 мм; 162.4 мм; 98.1 мм
Наружный диаметр: 124.2 мм; 132.4 мм; 148.6 мм; 165 мм; 99.7 мм
Материал: PA - Natural
Размер S: 56 мм; 60 мм; 68 мм; 76 мм; 43.5 мм
Посадочное отверстие: ○ 30 мм; ○ 40 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм
Упаковка: 4
Исполнение P247402: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247404: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247408: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247502: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247504: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247508: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247510: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247602: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247608: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247610: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247702: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247704: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247708: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247710: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247352: Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247452: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247454: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247552: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247554: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247652: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247654: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247752: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247754: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247302: Исполнение: Ведущее; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
