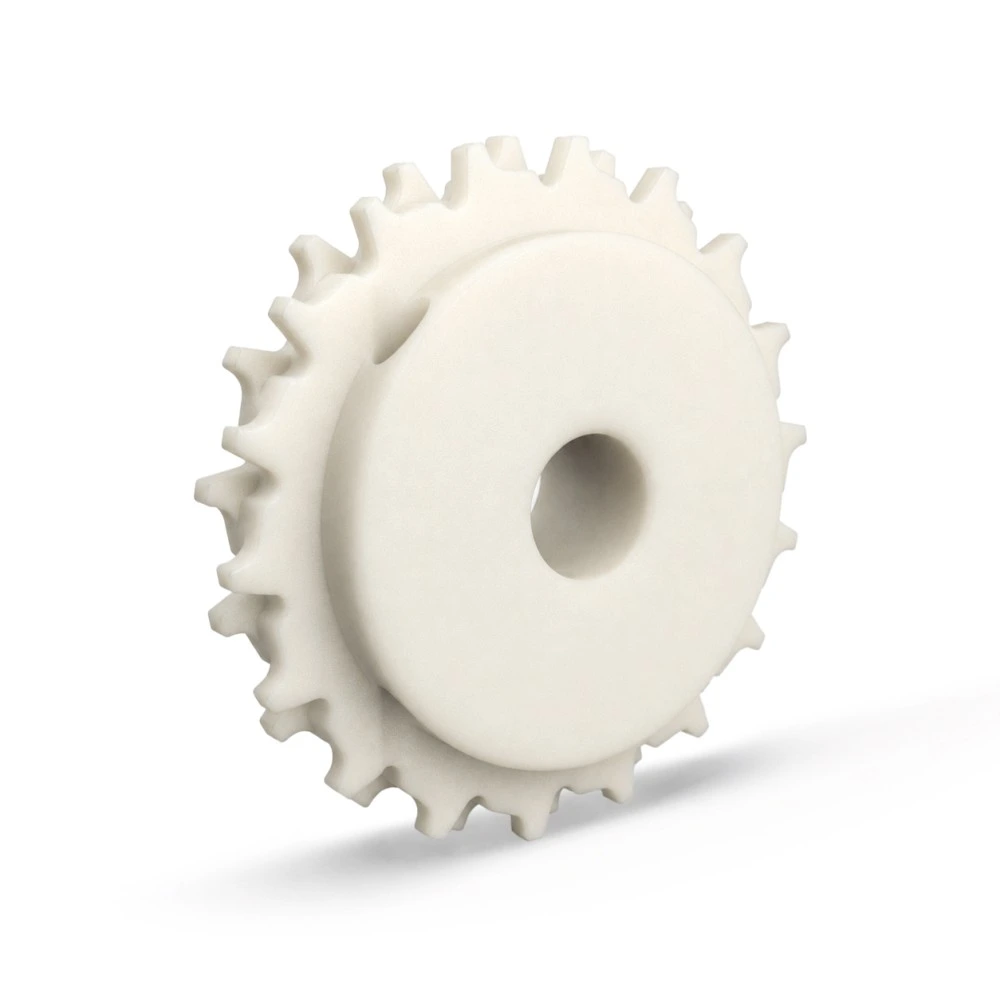

Звёздочка для модульной ленты Movex 7544 Support sprocket

Звёздочка для модульной ленты Movex 7544 Support sprocket. В каталоге производителя 25 вариантов исполнения.

1 / 4

Описание товара

О продукте

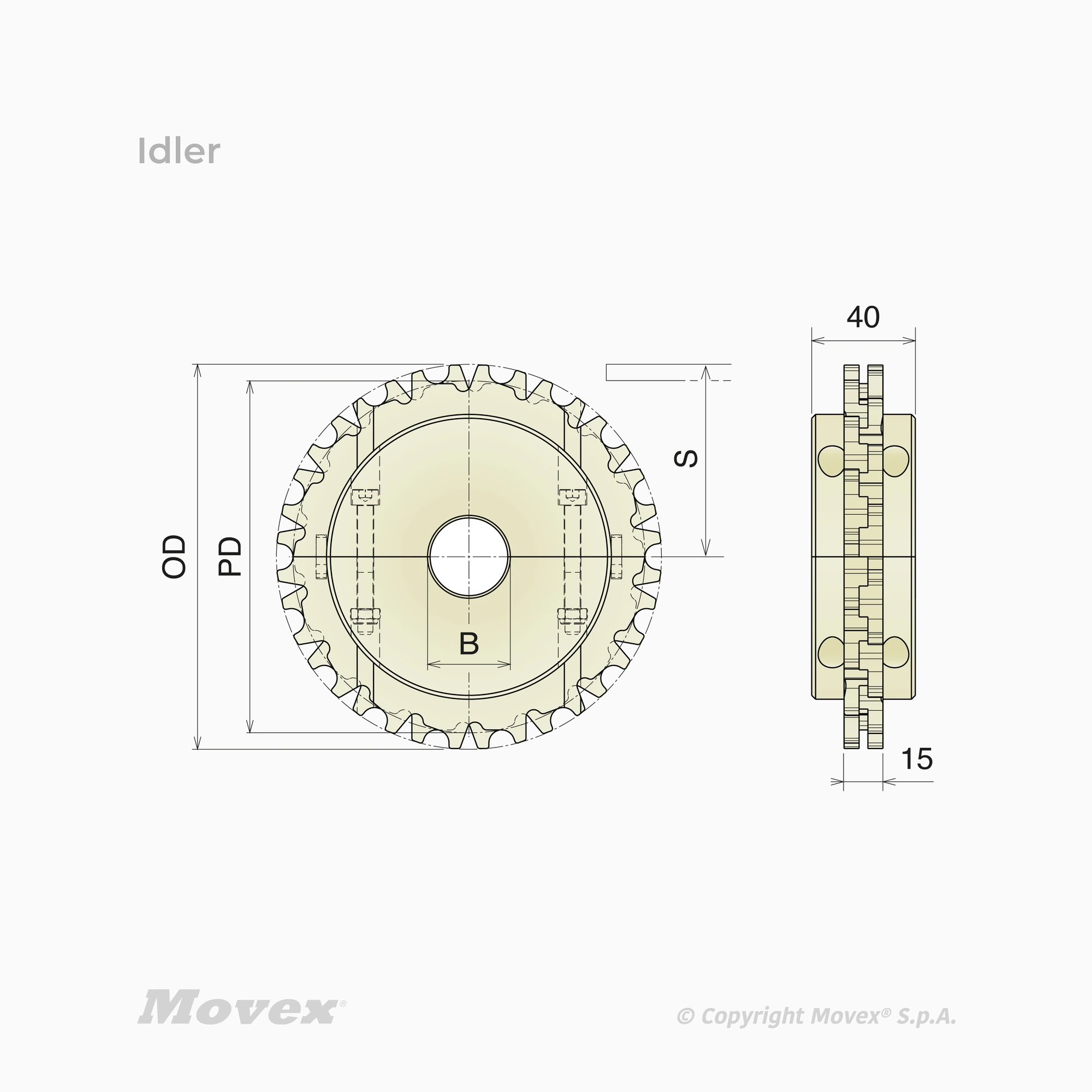

Звёздочка для модульной ленты Movex 7544 Support sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Blueline

Параметры

Технические характеристики

Производитель: Movex
Модель: 7544 Support sprocket
Серия: 7540-7544
Единица поставки: Штука
Исполнение: Ведущее; Холостое
Конструкция: Механическая обработка
Число зубьев: 15; 16; 18; 20; 12
Температура во влажной среде: -20÷120 °C
Делительный диаметр: 122.2 мм; 130.2 мм; 146.3 мм; 162.4 мм; 98.1 мм
Наружный диаметр: 124.2 мм; 132.4 мм; 148.6 мм; 165 мм; 99.7 мм
Материал: PA - Natural
Размер S: 56 мм; 60 мм; 68 мм; 76 мм; 43.5 мм
Тип: PA Natural
Посадочное отверстие: ○ 30 мм; ○ 40 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм
Исполнение P247442: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247444: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247448: Исполнение: Ведущее; Число зубьев: 15; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247542: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247544: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247548: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247549: Число зубьев: 16; Исполнение: Ведущее; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247642: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247644: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247648: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247649: Исполнение: Ведущее; Число зубьев: 18; Делительный диаметр: 146.3 мм; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247742: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247744: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247748: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P247749: Исполнение: Ведущее; Число зубьев: 20; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P247392: Исполнение: Холостое; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247492: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247494: Число зубьев: 15; Исполнение: Холостое; Делительный диаметр: 122.2 мм; Наружный диаметр: 124.2 мм; Размер S: 56 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247592: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247594: Число зубьев: 16; Исполнение: Холостое; Делительный диаметр: 130.2 мм; Размер S: 60 мм; Наружный диаметр: 132.4 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247692: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247694: Число зубьев: 18; Делительный диаметр: 146.3 мм; Исполнение: Холостое; Наружный диаметр: 148.6 мм; Размер S: 68 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247792: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 30 мм
Исполнение P247794: Число зубьев: 20; Исполнение: Холостое; Делительный диаметр: 162.4 мм; Наружный диаметр: 165 мм; Размер S: 76 мм; Посадочное отверстие: ○ 40 мм
Исполнение P247342: Исполнение: Ведущее; Число зубьев: 12; Делительный диаметр: 98.1 мм; Наружный диаметр: 99.7 мм; Размер S: 43.5 мм; Посадочное отверстие: ○ 30 мм
