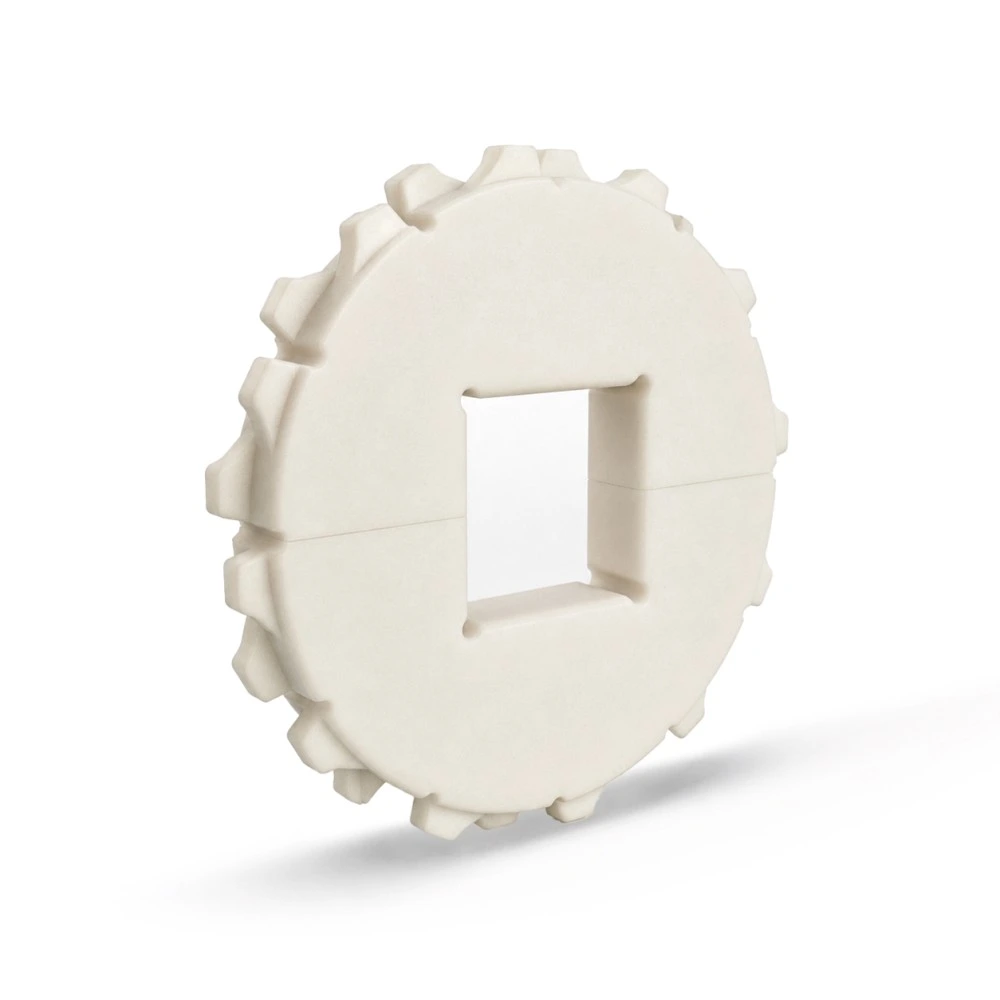

Звёздочка для модульной ленты Movex 7010-7290-7293 split machined sprocket

Звёздочка для модульной ленты Movex 7010-7290-7293 split machined sprocket. В каталоге производителя 7 вариантов исполнения.

1 / 2

Описание товара

О продукте

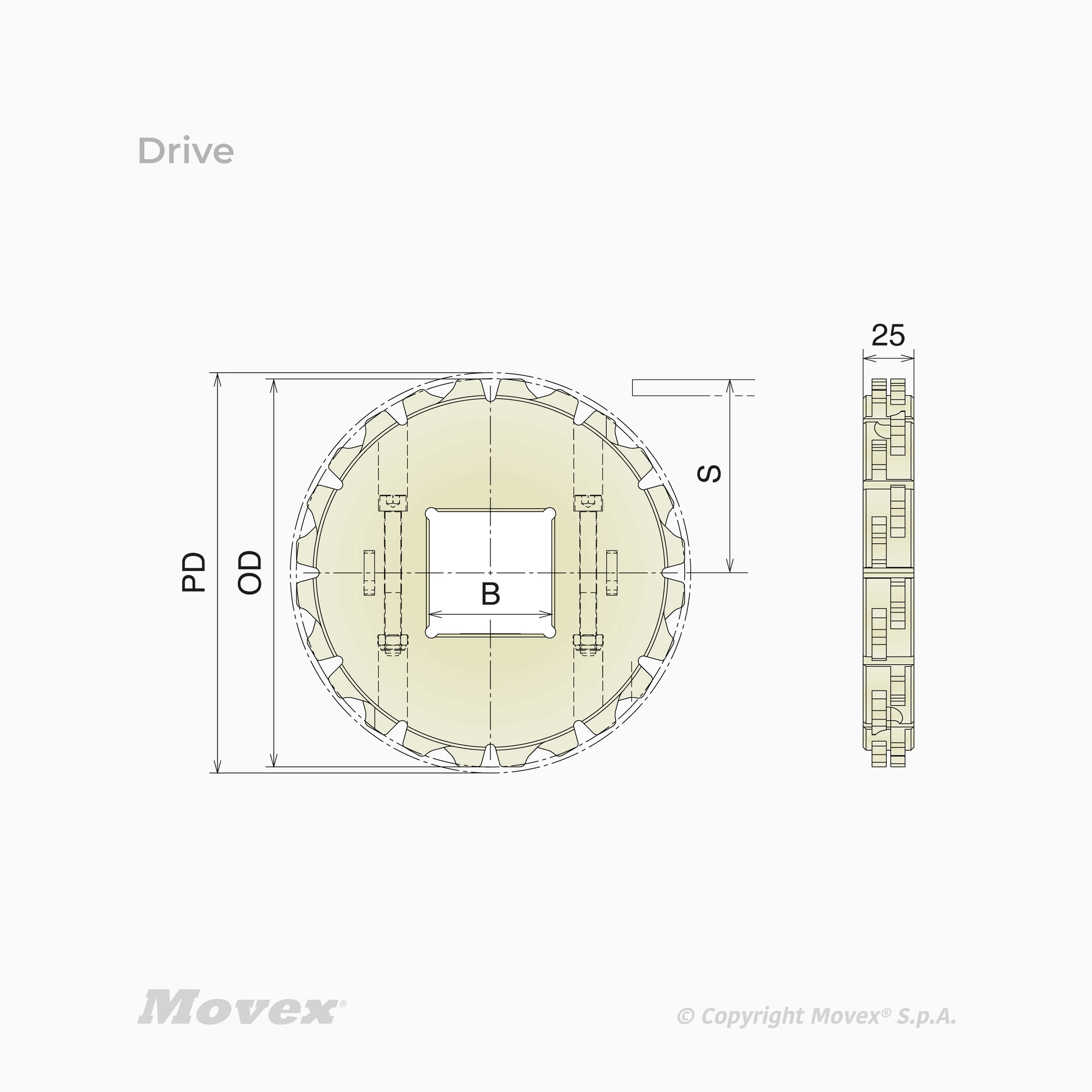

Звёздочка для модульной ленты Movex 7010-7290-7293 split machined sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Blueline

Параметры

Технические характеристики

Исполнение P243208: Число зубьев: 10; Делительный диаметр: 164.4 мм; Наружный диаметр: 159.7 мм; Размер S: 74 мм; Посадочное отверстие: ☐ 40 x 40 мм
Производитель: Movex
Модель: 7010-7290-7293 split machined sprocket
Серия: 7010-7290-7293
Единица поставки: Штука
Исполнение: Ведущее
Конструкция: Механическая обработка
Температура во влажной среде: -20÷120 °C
Число зубьев: 10; 12; 16; 8
Делительный диаметр: 164.4 мм; 196.3 мм; 260.4 мм; 132.7 мм
Материал: PA - Natural
Наружный диаметр: 159.7 мм; 192.4 мм; 257 мм; 126.6 мм
Размер S: 74 мм; 90 мм; 122 мм; 57.8 мм
Тип: PA Natural
Посадочное отверстие: ☐ 40 x 40 мм; ☐ 60 x 60 мм
Упаковка: 4
Исполнение P243210: Число зубьев: 10; Делительный диаметр: 164.4 мм; Наружный диаметр: 159.7 мм; Размер S: 74 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P243308: Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 192.4 мм; Размер S: 90 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P243310: Число зубьев: 12; Делительный диаметр: 196.3 мм; Наружный диаметр: 192.4 мм; Размер S: 90 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P243408: Число зубьев: 16; Делительный диаметр: 260.4 мм; Наружный диаметр: 257 мм; Размер S: 122 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P243410: Число зубьев: 16; Делительный диаметр: 260.4 мм; Наружный диаметр: 257 мм; Размер S: 122 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P243108: Делительный диаметр: 132.7 мм; Число зубьев: 8; Наружный диаметр: 126.6 мм; Размер S: 57.8 мм; Посадочное отверстие: ☐ 40 x 40 мм
