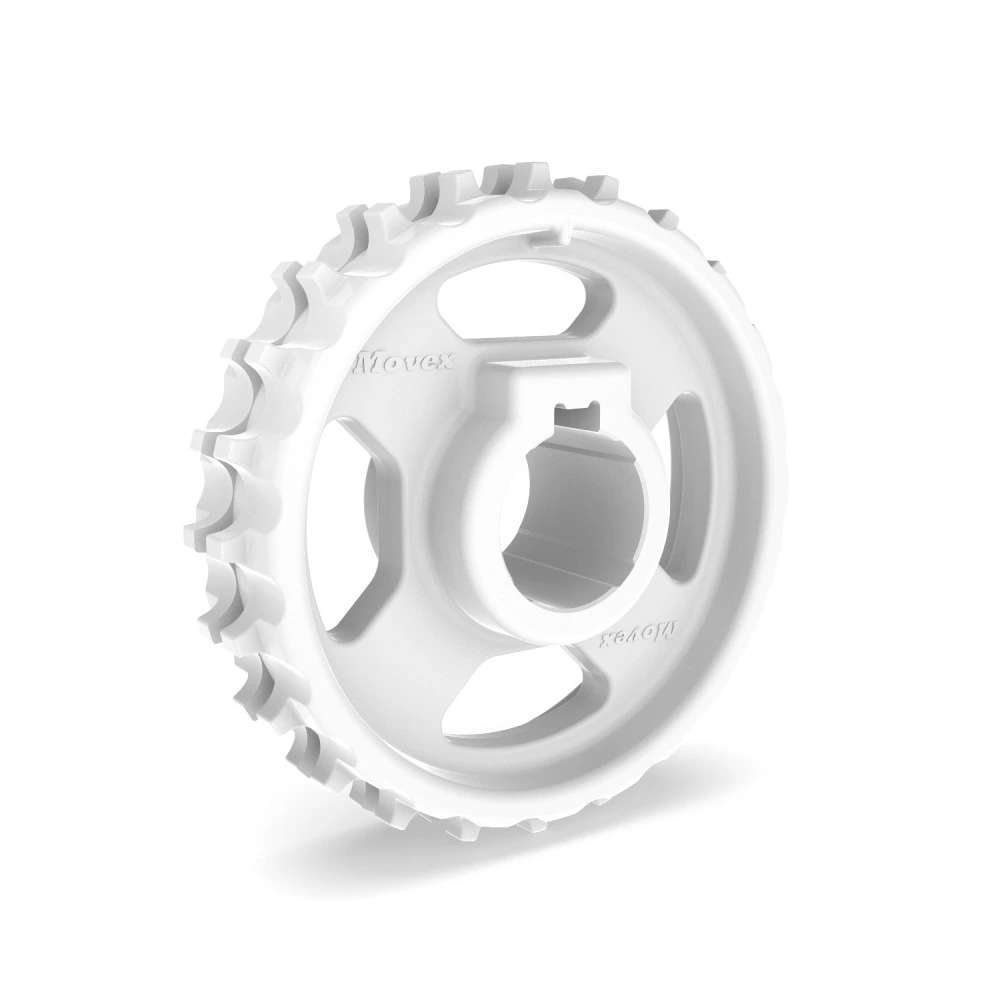

Звёздочка для модульной ленты Movex 7185-7220-7233-7234 one-piece molded sprocket

Звёздочка для модульной ленты Movex 7185-7220-7233-7234 one-piece molded sprocket. В каталоге производителя 28 вариантов исполнения.

1 / 3

Описание товара

О продукте

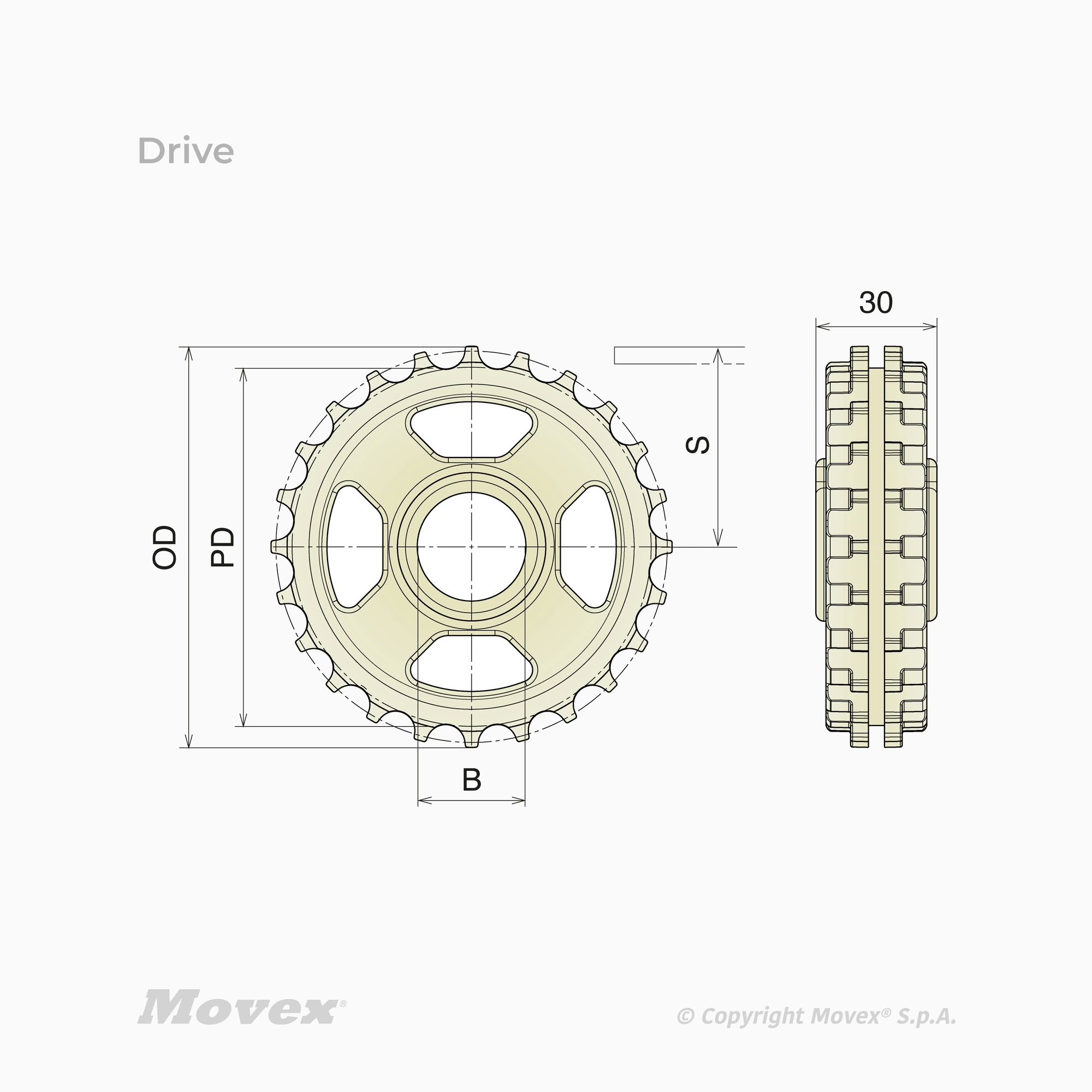

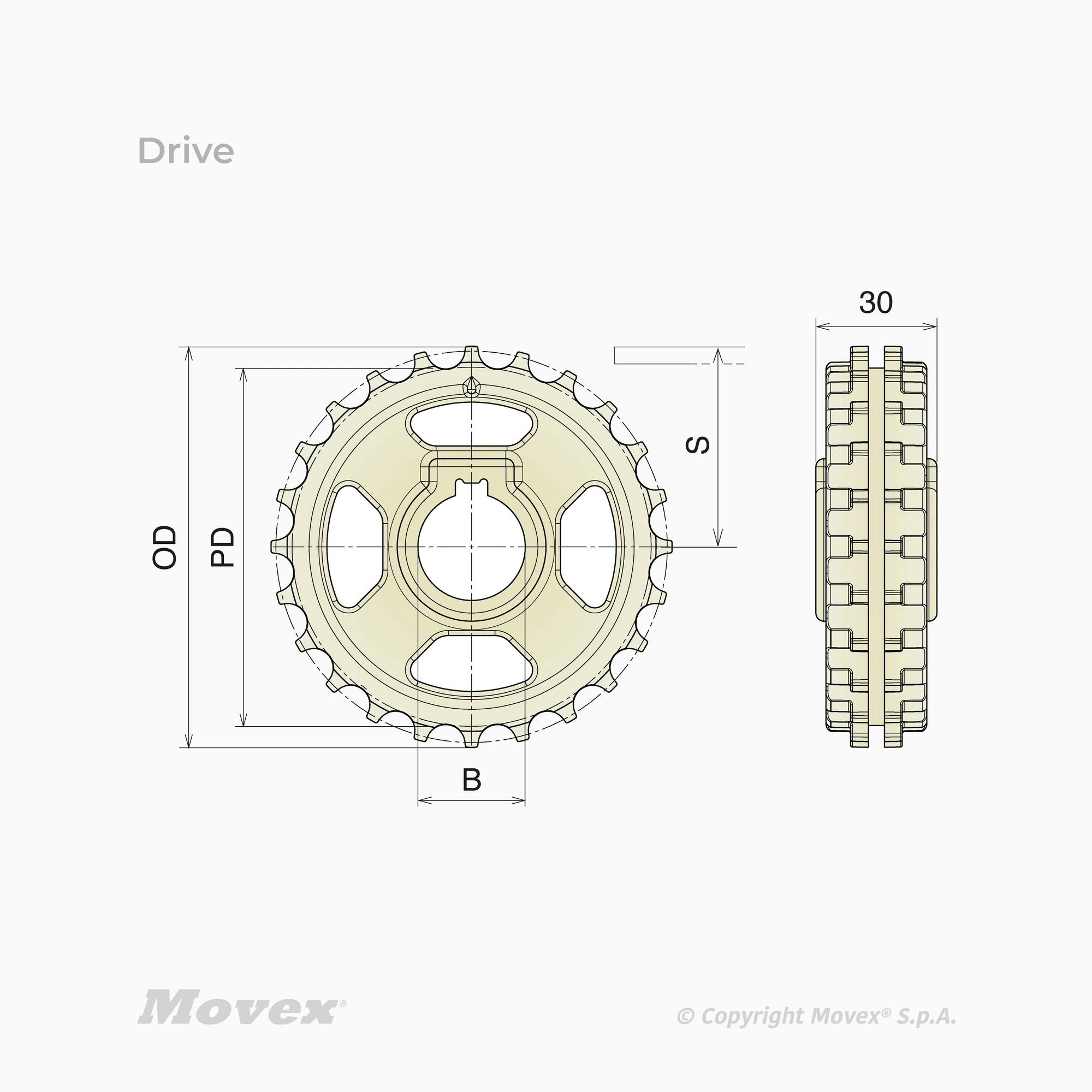

Звёздочка для модульной ленты Movex 7185-7220-7233-7234 one-piece molded sprocket. Опубликованные производителем параметры приведены в характеристиках. Общие параметры относятся к указанным исполнениям; различающиеся размеры, материалы и другие характеристики приведены для конкретных артикулов Movex. Сочетания параметров соответствуют каталогу производителя. Метрические чертежи производителя доступны в галерее.

Применяется в отраслях

Blueline

Параметры

Технические характеристики

Производитель: Movex
Модель: 7185-7220-7233-7234 one-piece molded sprocket
Серия: 7220-7233-7234
Единица поставки: Штука
Исполнение: Ведущее; Холостое
Конструкция: Литьё
Число зубьев: 10; 15; 24; 28; 36
Материал: PA - Natural; POM - Natural
Делительный диаметр: 40.4 мм; 60.6 мм; 97 мм; 113.2 мм; 145.5 мм
Наружный диаметр: 41.8 мм; 61.8 мм; 99.4 мм; 114.1 мм; 146.4 мм
Размер S: 17 мм; 27.5 мм; 46.5 мм; 55 мм; 72 мм
Тип: PA Natural; POM Natural
Посадочное отверстие: ○ 20 мм; ○ 25 мм; ☐ 25 x 25 мм; ☐ 40 x 40 мм; ☐ 60 x 60 мм
Исполнение 244000PA: Исполнение: Ведущее; Число зубьев: 10; Материал: PA - Natural; Делительный диаметр: 40.4 мм; Наружный диаметр: 41.8 мм; Размер S: 17 мм; Тип: PA Natural; Посадочное отверстие: ○ 20 мм
Исполнение P244101: Исполнение: Ведущее; Число зубьев: 15; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244101PA: Исполнение: Ведущее; Число зубьев: 15; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244106: Исполнение: Ведущее; Число зубьев: 15; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P244106PA: Исполнение: Ведущее; Число зубьев: 15; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P244301: Исполнение: Ведущее; Число зубьев: 24; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244301PA: Исполнение: Ведущее; Число зубьев: 24; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244306: Исполнение: Ведущее; Число зубьев: 24; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P244306PA: Исполнение: Ведущее; Число зубьев: 24; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ☐ 25 x 25 мм
Исполнение P244308: Исполнение: Ведущее; Число зубьев: 24; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244308PA: Исполнение: Ведущее; Число зубьев: 24; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244401: Исполнение: Ведущее; Число зубьев: 28; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244401PA: Исполнение: Ведущее; Число зубьев: 28; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244408: Исполнение: Ведущее; Число зубьев: 28; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244408PA: Исполнение: Ведущее; Число зубьев: 28; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244508: Исполнение: Ведущее; Число зубьев: 36; Наружный диаметр: 146.4 мм; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 145.5 мм; Размер S: 72 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244508PA: Исполнение: Ведущее; Число зубьев: 36; Наружный диаметр: 146.4 мм; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 145.5 мм; Размер S: 72 мм; Посадочное отверстие: ☐ 40 x 40 мм
Исполнение P244510: Исполнение: Ведущее; Число зубьев: 36; Наружный диаметр: 146.4 мм; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 145.5 мм; Размер S: 72 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P244510PA: Исполнение: Ведущее; Число зубьев: 36; Наружный диаметр: 146.4 мм; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 145.5 мм; Размер S: 72 мм; Посадочное отверстие: ☐ 60 x 60 мм
Исполнение P244050: Исполнение: Холостое; Число зубьев: 10; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 40.4 мм; Наружный диаметр: 41.8 мм; Размер S: 17 мм; Посадочное отверстие: ○ 20 мм
Исполнение P244050PA: Исполнение: Холостое; Число зубьев: 10; Материал: PA - Natural; Делительный диаметр: 40.4 мм; Наружный диаметр: 41.8 мм; Размер S: 17 мм; Тип: PA Natural; Посадочное отверстие: ○ 20 мм
Исполнение P244151: Число зубьев: 15; Исполнение: Холостое; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244151PA: Число зубьев: 15; Исполнение: Холостое; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 60.6 мм; Наружный диаметр: 61.8 мм; Размер S: 27.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244351: Число зубьев: 24; Исполнение: Холостое; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244351PA: Число зубьев: 24; Исполнение: Холостое; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 97 мм; Наружный диаметр: 99.4 мм; Размер S: 46.5 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244451: Исполнение: Холостое; Число зубьев: 28; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244451PA: Исполнение: Холостое; Число зубьев: 28; Материал: PA - Natural; Тип: PA Natural; Делительный диаметр: 113.2 мм; Наружный диаметр: 114.1 мм; Размер S: 55 мм; Посадочное отверстие: ○ 25 мм
Исполнение P244000: Исполнение: Ведущее; Число зубьев: 10; Материал: POM - Natural; Тип: POM Natural; Делительный диаметр: 40.4 мм; Наружный диаметр: 41.8 мм; Размер S: 17 мм; Посадочное отверстие: ○ 20 мм
